普源示波器DHO824触发功能设置

agitek2008

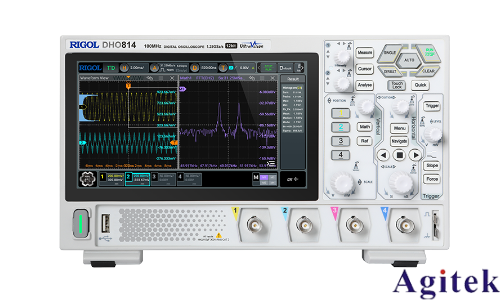

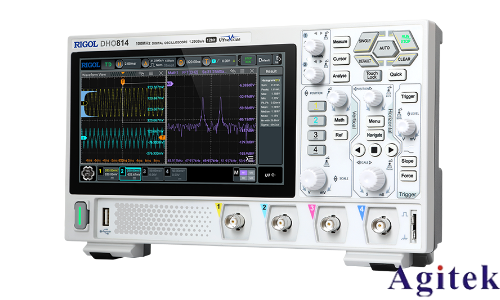

在电子测量领域，示波器被誉为工程师的“眼睛”，而触发功能则是这双眼睛的“瞳孔”，决定了信号捕获的精准度和分析效率。普源DHO824数字示波器凭借丰富的触发模式与智能配置能力，为用户提供了从基础信号观测到复杂时序分析的全方位解决方案。本文将深入解析其触发功能的工作原理、设置方法及应用场景，帮助读者高效掌握这一核心技术，实现精准信号捕获与分析。

一、触发功能的基础逻辑：信号捕获的“指挥官”

触发功能是示波器的核心机制，其作用在于精准定位信号采集的起点，确保波形显示的稳定性与可观测性。示波器通过以下关键要素实现触发控制：

1. 触发源选择

DHO824支持多触发源配置，包括通道触发（CH1/CH2）、外部触发（EXT）、市电触发（LINE）及软件触发。用户可根据信号来源灵活选择，例如在多通道同步测试时优先选择主信号通道作为触发源，或在系统级调试中使用外部时钟信号触发。

2. 触发条件设定

触发条件定义了信号满足何种特征时启动采集。基础触发类型包括：

边沿触发：监测信号的上升沿或下降沿，适用于周期性信号（如方波、正弦波）的相位分析。

电平触发：当信号电压超过或低于设定阈值时触发，常用于监测电源纹波或阈值异常。

脉宽触发：捕获特定脉冲宽度（如窄脉冲或超宽脉冲），适用于数字通信协议中的时序违规检测。

3. 触发耦合方式

触发耦合决定信号与触发电路之间的连接方式，包括直流耦合（DC）、交流耦合（AC）及低频抑制/高频抑制模式。例如，在观测叠加直流偏置的交流信号时，选择DC耦合可避免触发误判。

二、高级触发模式：复杂信号的“捕手”

DHO824的进阶触发功能突破了传统示波器的局限，通过多条件组合与智能逻辑实现复杂场景下的信号捕获：

1. 序列触发（Sequential Trigger）

用户可自定义多个触发事件的顺序组合（如“上升沿→脉宽异常→下降沿”），示波器仅在完整序列出现时才启动采集。此功能在分析多阶段时序电路（如UART通信中的帧错误）时尤为关键，可精准锁定特定事件链。

2. 逻辑触发（Logic Trigger）

支持多通道信号的逻辑运算（与/或/非），例如同时监测两通道信号是否同时满足“CH1高电平且CH2上升沿”，适用于数字总线调试或并行信号同步性分析。

3. 欠幅触发（Undershoot Trigger）

当信号幅度低于设定阈值时触发，常用于捕捉电源纹波中的瞬态跌落或信号完整性测试中的异常幅值变化，提高故障定位效率。

4. 视频触发（Video Trigger）

针对NTSC/PAL等标准视频信号，支持行/场同步触发，帮助分析显示设备中的时序偏差或信号丢失问题。

三、智能触发配置：效率与可靠性的平衡

DHO824的触发系统不仅功能丰富，更通过智能算法优化用户体验：

1. 触发灵敏度调节

用户可根据噪声环境动态调整触发灵敏度，避免因小幅干扰导致的误触发或漏触发。例如，在高噪声工业现场测试中，适当降低灵敏度可稳定捕获目标信号。

2. 触发释抑时间（Holdoff）

设定触发后的“不响应时间窗口”，有效过滤重复触发事件。例如在分析间歇性故障时，释抑时间可确保示波器仅捕获单次异常事件而非连续重复信号。

3. 自动触发模式切换

当信号不满足预设触发条件时，示波器自动切换至“自动触发”显示波形概貌，便于快速观察信号趋势；一旦有效触发发生，立即恢复精准同步显示。

四、应用场景实战：触发功能的“用武之地”

触发功能的灵活应用可大幅提升测试效率，典型案例如下：

1. 通信协议解码

使用序列触发捕捉I2C总线的“起始信号→特定地址→数据错误帧”，结合示波器的协议解码功能快速定位通信故障。

2. 电源纹波分析

通过欠幅触发设置阈值捕捉电源输出中的瞬态电压跌落，配合高采样率分析纹波频谱，优化电源设计。

3. 电机驱动调试

利用逻辑触发监测多路PWM信号的相位关系，精准调整电机控制时序，提升驱动效率。

4. 瞬态信号捕获

在单次触发模式下，设置边沿触发+高触发电平，捕获电路中罕见的过冲脉冲，辅助故障排查。

五、操作指南：触发功能设置步骤

以下为DHO824触发功能的基本配置流程（以脉宽触发为例）：

1. 进入触发菜单

主界面选择“Trigger”→“Type”→“Pulse Width”。

2. 参数配置

设置脉宽范围（如10ns~100μs）。

选择触发极性（正脉宽/负脉宽）。

调整触发电平（如2V）及耦合方式（AC/DC）。

3. 高级选项

启用“Sequence”模式可添加多条件组合，或通过“Holdoff”设定触发间隔时间。

4. 验证触发

观察波形窗口，确认触发点标记是否准确对应目标信号特征。

六、总结：触发功能与测试精度的协同进化

普源DHO824的触发系统以“精准定位+智能优化”为核心，通过基础触发、高级逻辑与智能算法的三重维度，将示波器从“波形记录仪”升级为“信号分析专家”。无论是消费电子的时序调试、工业控制的信号监测，还是通信设备的协议验证，灵活的触发配置都能帮助用户快速锁定关键信号事件，缩短研发周期，提升测试可靠性。掌握触发功能的设置精髓，将成为电子工程师高效解决问题的关键利器。
