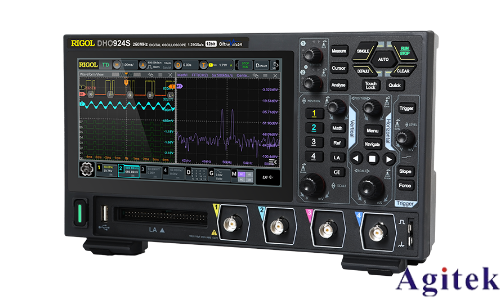

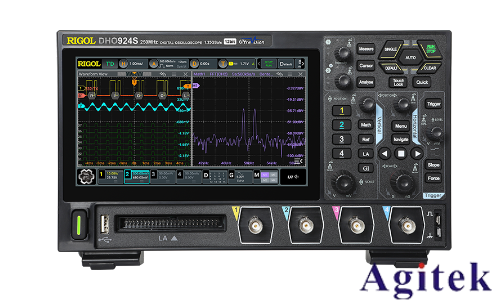

作为普源精电推出的新一代经济型数字示波器，DHO900以其卓越的存储深度性能在电子测量领域脱颖而出。本文将围绕DHO900的存储深度参数、技术实现、应用场景及选型对比等方面展开详细解析，帮助读者全面理解其核心优势与使用价值。 一、DHO900存储深度核心参数解析 DHO900系列示波器标配50Mpts（兆点）的最大存储深度，这一指标在同类经济型示波器中处于领先地位。其存储深度优势主要体现在以下几个方面： 1. 高采样率下的长捕获时长 在最高实时采样率1.25 GSa/s（每秒千兆次采样）下，DHO900仍能保持50Mpts的全存储深度。以单通道为例，这意味着示波器可连续捕获长达40 ms的波形数据（计算公式：50Mpts / 1.25 GSa/s = 40 ms）。相比之下，部分同类产品在同等采样率下存储深度减半（如DHO800系列在高采样率时最大深度为25Mpts），导致瞬态信号或长时间波形细节易被丢失。 2. 波形捕获率与存储效率 DHO900采用创新的Ultra Acquire Mode（凝时获取模式），在12bit高分辨率下实现1,000,000 wfms/s（每秒百万波形）的超高捕获率。结合50Mpts深度，该模式可在极短时间内捕获大量波形数据，并通过硬件实时触发系统精准定位异常信号。例如，在捕捉随机出现的毛刺信号时，高捕获率与深存储的组合可大幅提升信号捕获成功率。 3. 垂直分辨率与细节还原 示波器配备12bit垂直分辨率，相较于传统8bit示波器的256级量化，其4096级量化能力可将信号细节分辨率提升16倍。配合低噪声设计，即使在微小信号测量场景（如μV级电压变化）中，深存储深度也能确保波形细节不被量化误差淹没。 二、技术优势：存储深度与性能联动 1. 瞬态信号捕捉能力 在高频信号测试中，瞬态异常（如电源开关瞬变、高速通信信号抖动）往往持续时间极短。DHO900通过高采样率与深存储的组合，可完整记录此类信号的全周期变化。例如，在测试PCIe 5.0（32GT/s）接口信号时，50Mpts深度配合1.25 GSa/s采样率，能够捕捉到信号边沿的亚纳秒级抖动细节，为协议一致性验证提供关键数据。 2. 电源完整性测试支持 针对新能源汽车、工业电源等高功率密度系统的纹波测试，DHO900的深存储优势尤为显著。电源纹波通常包含高频分量，高采样率可确保频率成分不混叠，而50Mpts深度则允许分析长时间内的纹波动态变化（如负载切换过程中的电压波动）。此外，示波器标配的伯德图分析功能结合深存储，可精确绘制开关电源环路频率响应曲线。 通过选配频谱分析模块，DHO900可处理高达5G毫米波（26-40GHz）信号的调制特性。此时，深存储深度支持对长时域信号进行频谱变换，避免因数据截断导致的频谱泄漏。例如，在分析Wi-Fi 6E（6GHz频段）信号的调制质量时，存储深度直接影响EVM（误差矢量幅度）测量的准确性。 三、应用场景与选型对比 1. 高频数字信号测试 DHO900优势场景： 适用于PCIe 5.0、USB4（40Gbps）等超高速接口协议测试，以及芯片研发中的亚纳秒级信号边沿分析。其16通道逻辑分析探头（标配数字通道+PLA2216探头）支持多信号同步解码，配合深存储实现复杂时序问题的快速定位。 对比DHO800系列： DHO800虽支持主流PCIe 3.0（8GT/s）协议测试，但在超高速信号捕获时需依赖选配模块，且存储深度减半可能导致细节丢失。例如，在分析USB4信号眼图时，DHO900的长存储可展示更多码间干扰细节。 2. 电源纹波与噪声分析 DHO900应用案例： 在新能源汽车BMS（电池管理系统）测试中，高压电源纹波频率可达MHz级别。DHO900的高采样率+深存储可同时捕获纹波的快速变化与长时间趋势，帮助用户优化电源滤波设计。 DHO800适用场景： 更适合消费电子产品（如手机充电器）的电源纹波测试，其25Mpts深度在分析低频纹波（<100kHz）时已足够，但处理高压电源时需降低采样率以确保存储时间。 3. 教育与科研场景 DHO900价值： 高校实验室或科研院所进行前沿研究时（如量子通信、高速ADC测试），DHO900的高分辨率与深存储可提供精确的数据采集与分析能力，满足学术论文级测量需求。 成本考量： 预算有限的教育机构或中小企业可优先选择DHO800，其平衡性能与成本，满足常规信号调试需求。 四、技术趋势与选型建议 当前示波器技术正朝着“更高采样率+更大存储深度+AI辅助分析”方向发展。DHO900作为普源精电的经济型高端产品，在存储深度与采样率平衡上实现了突破。选型时需结合具体需求权衡： 1. 高频信号分析（>2GHz）：优先选择DHO900，确保信号保真度与长时域捕获能力。 2. 预算有限的中低频场景（<1GHz）：DHO800可满足需求，通过选配模块提升性能。 3. 复杂系统调试：DHO900的多通道高采样率+深存储更具优势，适用于汽车电子、工业自动化等领域。 DHO900的50Mpts存储深度不仅是参数上的突破，更通过软硬件协同设计实现了性能与应用的深度融合。其在小体积、低功耗的前提下，为工程师提供了媲美高端示波器的信号分析能力。未来随着电子系统复杂度提升，DHO900的深存储优势将在更多领域展现价值。
|
