VK36N2DD/DT提供1对1输出脚防干扰2按键触摸2路触摸检测芯片

Q3618885898 · 发表于 2025-5-9 15:46:47

产品品牌：永嘉微电/VINKA
产品型号：VK36N2D

封装形式：SOP8

概述

VK36N2D具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。

提供了2个1对1输出脚，可通过IO脚选择上电输出电平，有直接输出和锁存输出2个型号可选。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发

生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。

此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+1对1直接输出的应用提供了一种简单而又有效的实现方法。LJQ4853

特点

• 工作电压 2.2-5.5V

• 待机电流10uA/3.0V

• 上电复位功能（POR）

• 低压复位功能（LVR）

• 触摸输出响应时间：工作模式 48mS ，待机模式160mS

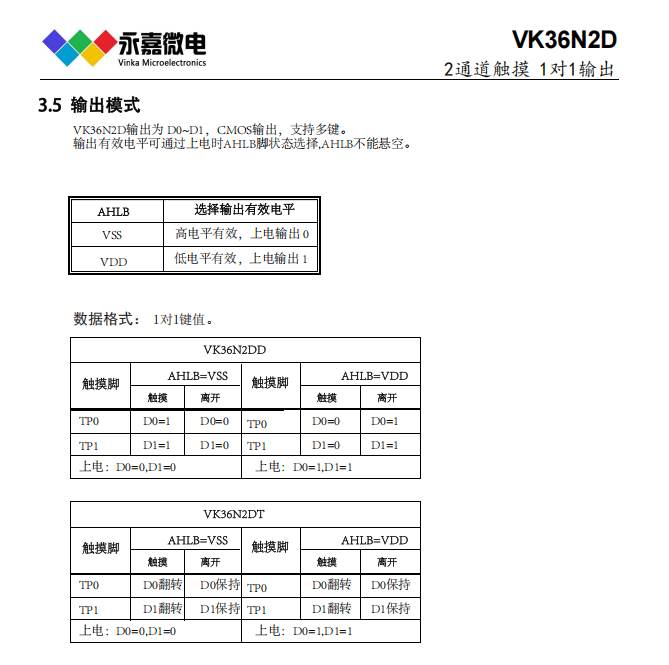

• 通过AHLB脚选择上电输出高电平或者低电平

• 输出为2个1对1输出脚

• 支持多键同时触摸

• 防呆功能，有效键最长输出时间：13S

• 无键触摸4S进入待机模式

• 通过CS脚接对地电容调节整体灵敏度(1-47nF）

• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）.

• 上电0.3S内为稳定时间，禁止触摸

• 上电后无触摸时，环境变化自动校准基准值

• 抗电压波动，抗干扰性能好

• 型号

VK36N2DD 直接输出

VK36N2DT 锁存输出

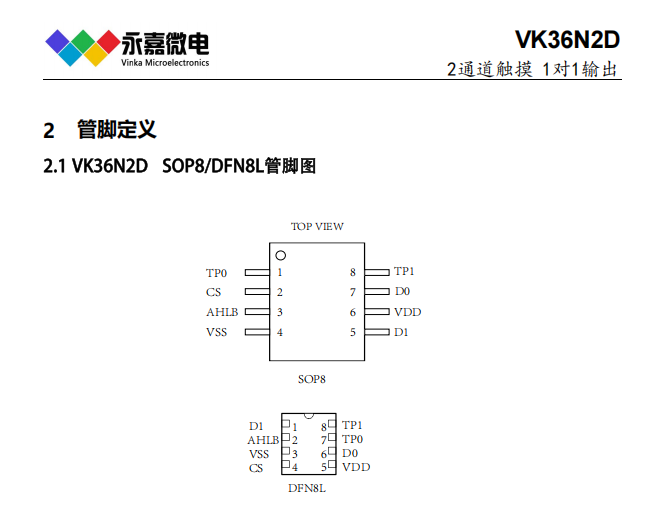

• 封装

SOP8(150mil)(6.0mm x 3.9mm PP=1.27mm)

DFN8L(2.0mm x 2.0mm PP=0.5mm)

高抗干扰/抗噪MTP触控IC-直接输出系列：

VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOT23-6
VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOT23-6
VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOT23-6

VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOP8

VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOP8
VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出

高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度封装：SOP8
VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出
