RC低通滤波模块

LOTO2018

RC低通滤波模块

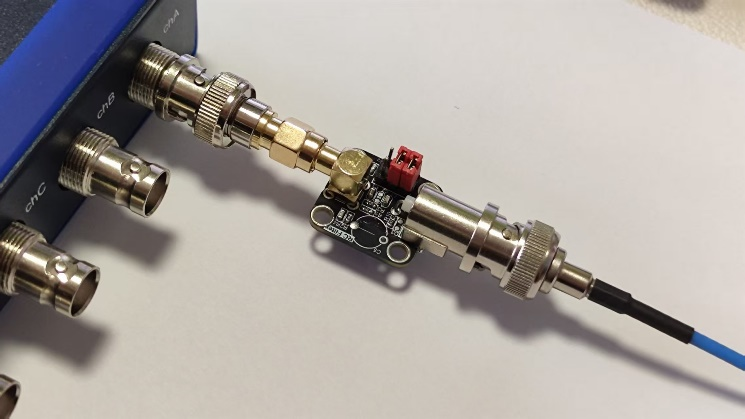

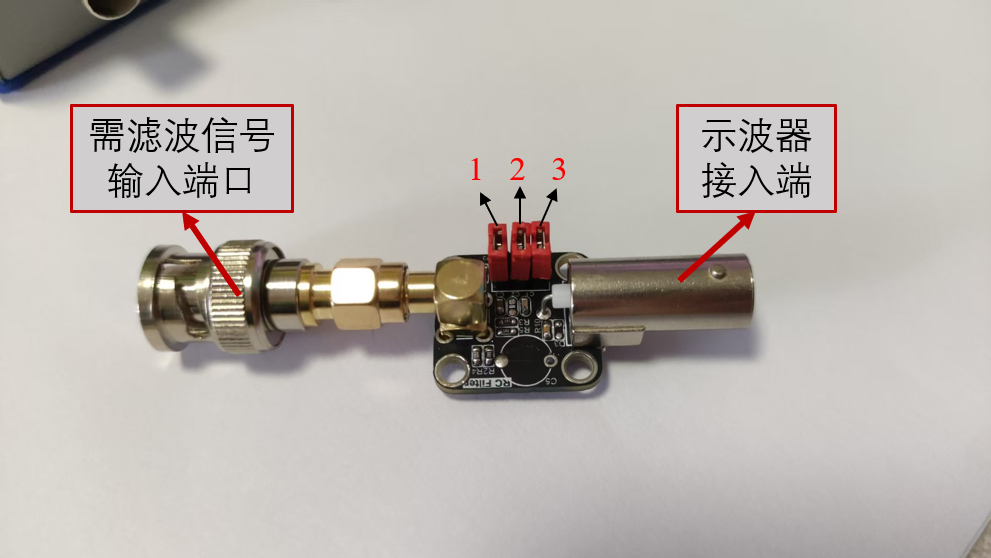

用户在使用 LOTO 示波器测量低频小信号时，若示波器自带的软件滤波功能无法有效滤除噪声，外接 RC 低通滤波模块（如图所示）可对噪声起到良好的抑制作用。以靠近信号输入端的跳线帽接口为起始位置，按顺序进行编号，以便后续的档位调节说明。

LOTO RC 低通滤波模块设置有三档可调，通过信号发生器配合示波器的频响曲线功能，实测绘制出的频响曲线结果如下：

（1）

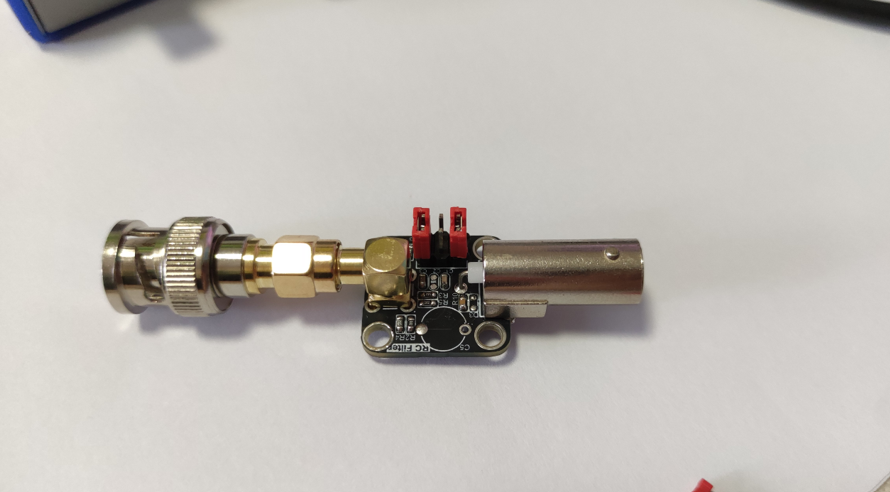

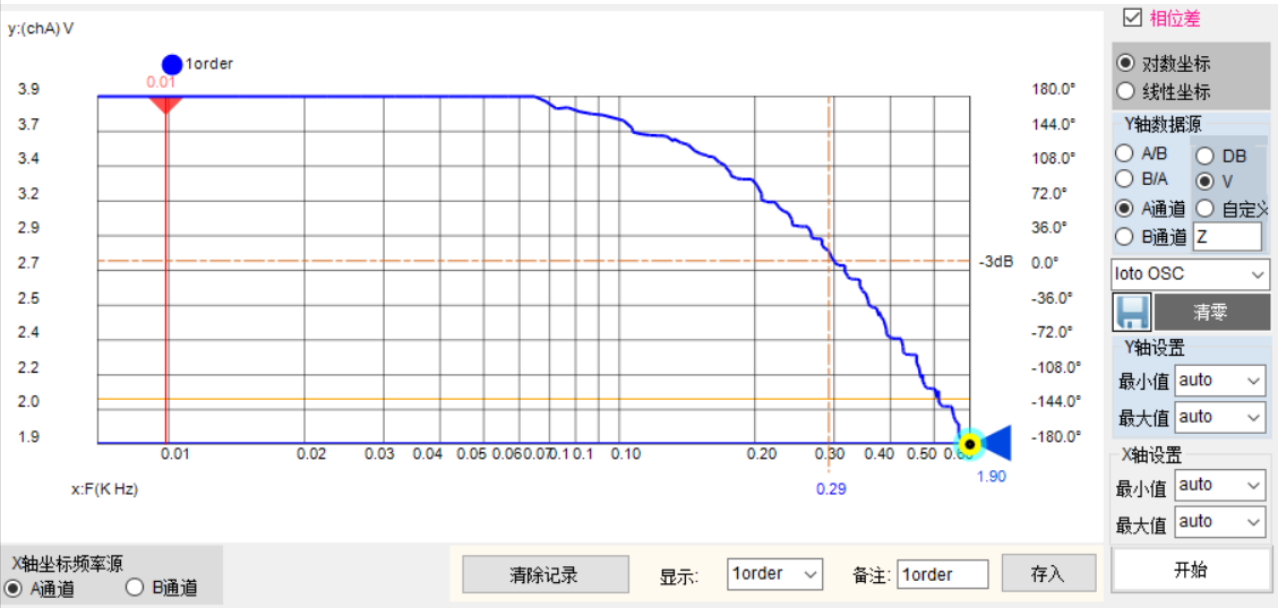

如图所示，1，2跳线帽接通时为单一 RC 低通滤波器，实测其 - 3dB 截止频率约为 290Hz（如下图所示）

（2）

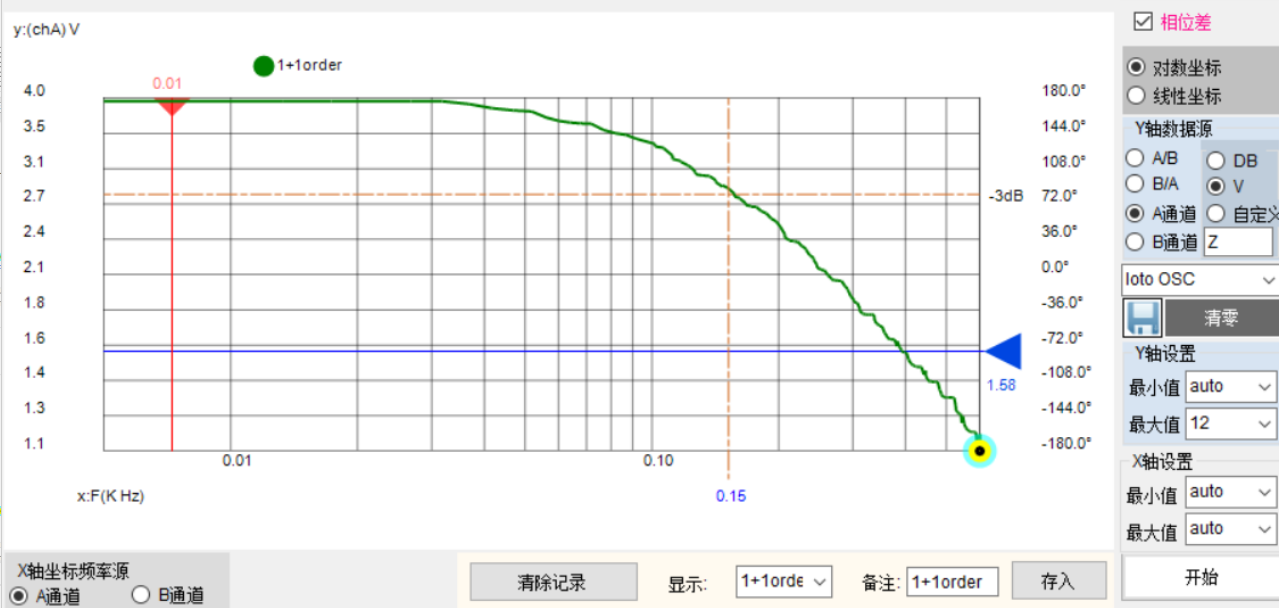

按上图所示，接入1，3跳线帽，在原（1）配置的 RC 滤波器电阻 R 上串联一个等值电阻 R（总阻值变为 2R），实测其 - 3dB 截止频率约为 150Hz（如下图所示）。

（3）

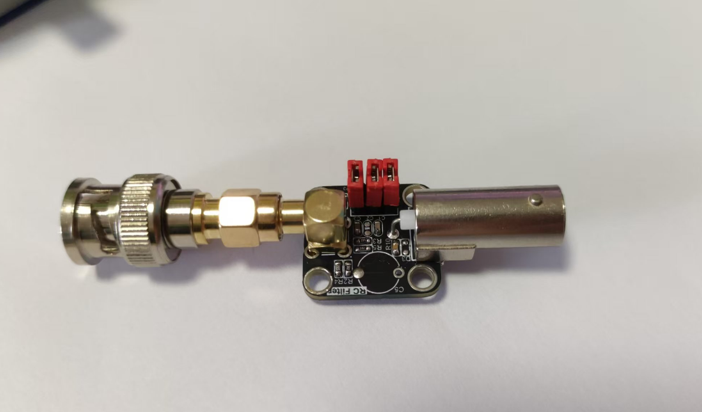

当跳线帽全接时，滤波电路由两个（1）中所述的 RC 单元串联构成，实测其 - 3dB 截止频率约为 110Hz（如下图所示）：

可根据所测低频信号的频率选择合适的滤波档位。
