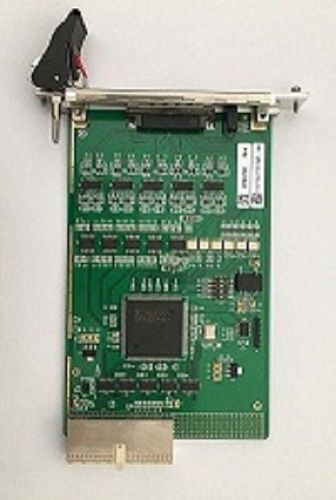

多通道cPCI接口绝对值编码器信号采集

多通道cPCI接口绝对值编码器信号采集是一种工业级数据采集解决方案，主要用于高精度位置检测和运动控制。以下是其核心信息：

• ‌多通道支持‌：支持3-4通道ENDAT2.2绝对值编码器同步采集，可读取25位或29位高精度位置数据。
• ‌接口兼容性‌：同时支持PCI和cPCI接口，配备双V68连接器，适配工业标准背板。
• ‌长距离通讯‌：ENDAT2.2协议通讯距离可达30米以上，并支持通过板卡向编码器供电
  。


• ‌信号处理‌：
  • 输出高12位TTL位置信号，支持FPGA代码定制化修改（如时序调整或滤波算法。
  • 可选商业级（0℃~70℃）或宽温型号（-40℃~+85℃。

• ‌系统兼容‌：支持Windows XP/RT、VxWorks等操作系统，提供LabVIEW、C++等开发接口。


• 适用于工业自动化、军工设备等高精度场景，如电机转速跟踪、轨道坐标检测等。
• 典型型号包括：
  • ‌cPCI-EN-218A-3-C‌（3通道商业级）
  • ‌cPCI-EN-218A-3-J‌（3通道宽温型。




• 可搭配旋变信号采集卡（如CPCI/PCI-4109）实现混合信号采集。
• 支持SSI或RS232协议扩展，部分型号可通过ARM+FPGA架构实现多协议兼容。


• 现货型号需确认厂商库存（如天津拓航科技等）。
• 编码器类型需匹配（如单转绝对值编码器的二进制码输出需同步处理
•
