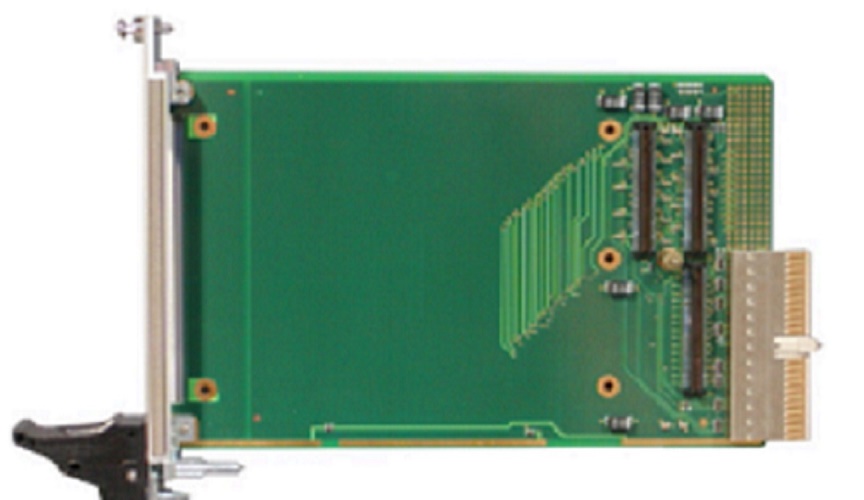

PCIEBPMCX4载板

以下是关于PCIEBPMCX4转接载板的详细技术说明：

• [color=var(--cos-color-text)]‌接口转换能力‌

  • 采用PCIe to PCI桥接芯片，实现x4 PCIe 1.1与PMC模块的协议转换，支持32位/66MHz PCI-X通讯
  • 兼容IEEE 1386.1 PMC标准，可扩展XMC槽位（符合VITA 42.3规范）


• [color=var(--cos-color-text)]‌硬件配置‌

  • 标准半长卡尺寸（175×107mm），带DIN96接插件用于I/O信号引出
  • 板载12V转5V电源模块，最大支持20W功率输出




• ‌军工通信‌：集成MIL-STD-1553B/ARINC429等PMC模块至PCIe系统
• ‌工业控制‌：在CompactPCI架构中扩展反射内存卡（如VMIC-5565
• ‌测试设备‌：通过AMC接口连接DSP开发板进行算法验证


• [color=var(--cos-color-text)]‌兼容性配置‌

  • 需通过拨码开关设置VIO电平（默认3.3V）和IDSEL信号（连接至PMC AD16引脚）


• [color=var(--cos-color-text)]‌系统集成‌

  • 多卡协同需注意中断分配（支持INTA~INTD信号路由
  • 高功耗模块建议使用外部电源接口供电




代表型号：

• ‌基础款‌：TPCE260（x4 PCIe 1.1，透明桥接架构）
• ‌军工级‌：CHR97003（带后走线端子，符合MIL-STD-810G）
• ‌高性能款‌：PCIe-XMC/PMC V2.0（支持PCIe 3.0 x8通道
•
