40V耐压降压芯片SL3061 支持9-36V降压5V2.5A直流有刷电机供电电源IC

小郑

国产降压芯片SL3061是一款专为工业级直流有刷电机供电设计的高性能电源管理芯片，支持9-36V输入降压至5V/2.5A输出，具备40V耐压能力，适用于复杂工业环境。



一、核心优势

• 宽输入电压与高耐压
  SL3061支持6V-40V宽输入范围，覆盖工业场景常见的12V/24V系统，并能应对电压波动（如电机启停导致的瞬时压降）。其40V耐压设计显著提升了系统可靠性，适用于输入电压不稳定的场景。
• 高效同步降压与精准输出
  采用同步整流技术，转换效率高达95%，显著降低发热。内置高精度误差放大器，输出电压稳定在5V±2%，满足电机控制对电压精度的严苛要求。
• 大电流输出与动态响应
  最大输出电流2.5A，可满足直流有刷电机的持续供电需求。瞬态响应时间＜50μs，在电机启停或堵转时快速抑制电流突变，避免阀门误动作。
• 多重保护机制
  • 过流保护（OCP）：电机堵转时自动进入恒流限流模式，防止电流超过2.5A阈值。
  • 过热保护（TSD）与短路保护：芯片温度超限时降频或停机，短路时切断输出，保障系统安全。
  • 输入欠压锁定（UVLO）：防止低电压输入导致系统异常。





---

二、技术细节优化

• 极简外围电路设计
  内置功率MOSFET，仅需外接电感、电容等少量元件（如输入22μF+输出47μF陶瓷电容），支持SOP-8封装，节省PCB面积，降低BOM成本。
• 可调频率与低功耗
  工作频率140kHz-500kHz可调，用户可根据EMI需求优化设计。轻载时静态电流低至微安级，延长电池供电设备续航。
• 智能散热设计
  建议在芯片底部设计铜箔散热区，结合低ESR电容和π型滤波电路，抑制高频噪声并优化散热性能。



---

三、直流有刷电机供电适配性

• 输入适应性
  在9-36V输入范围内，SL3061可稳定输出5V/2.5A，即使输入电压因电机启停波动至4.5V仍能保持稳定，适合工业阀门、AGV小车等场景。
• 功率匹配与效率
  以36V输入为例，5V/2.5A输出的理论输入电流约为0.38A（效率按95%计算），显著低于传统线性方案，降低60%以上损耗。

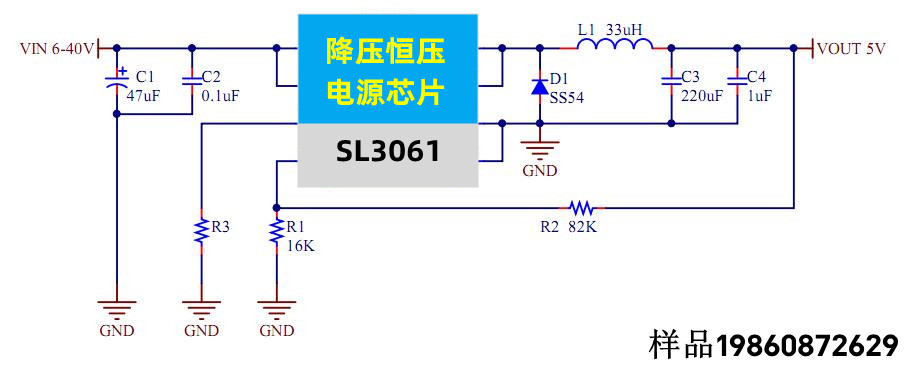

• 典型应用架构
  • 电源模块：SL3061为核心，为H桥驱动芯片（如DRV8873）提供5V电源，通过PWM控制电机正反转及调速。
  • 控制逻辑：MCU结合位置传感器实时调整PWM占空比，SL3061的稳定供电确保信号低噪声处理，提升控制精度。





---

四、国产化价值

• 性价比与供货：相比TI的TPS54360等进口方案，成本降低30%-50%，供货周期稳定，适合本土化项目需求。
• 技术支持：提供DEMO板、设计指南及FAE服务，缩短开发周期，支持复杂场景定制。
• 宽温适应性：支持-40℃~85℃工作温度，符合工业级设备标准



特点

● 最大2.5A输出电流
● 6V至40V宽工作电压范围
● 内置功率MOSFET
● 140KHZ-500KHZ频率可调
● 过温保护


● 逐周期过流保护
● ＞90%的效率
● 低功耗

● 输出电压可调
● 采用SOP8封装
