DCDC150V100V80V降压12V1.5A 5V1.5A 恒压芯片H6203L 内置MOS管
发布时间：2025-4-28 14:57
发布者：HHZHOUQIN
|

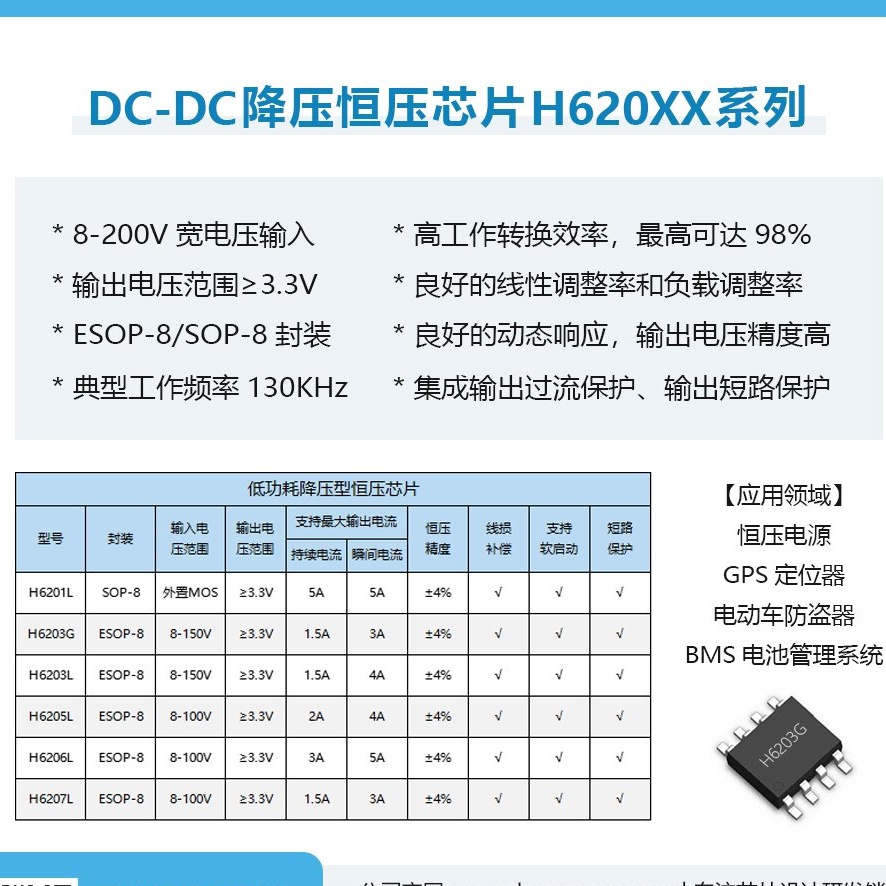

DC-DC降压管理芯片的工作原理基于BUCK拓扑结构，核心是通过高频开关控制实现电压转换与稳定输出。以下是其关键机制的分点解析： 开关管控制与能量转换 芯片内部集成功率开关管（如MOSFET），通过高频开关动作（通常为数百kHz至数MHz）周期性导通和关断16。导通时输入电源向电感充电，电感储能；关断时电感释放能量，通过续流二极管或同步整流MOSFET维持负载电流46。 输出电压由开关占空比（导通时间与周期比值）决定，遵循公式：Vout = Vin × D（D为占空比）16。 产品描述 H6203L是一种内置150V耐压MOS，支持输 入高达120V的高压降压开关控制器，可以向负 载提供1.5A的连续电流及最高4A的瞬间电流。 H6203L支持输出恒定电压，可以通过调节VFB 采样电阻来设置输出电压，同时支持最大电流 限制，可以通过修改CS采样电阻来设置输出电 流最大值。典型开关频率为130KHz，设计有最 小开关频率5KHz，可以确保良好的输出动态响 应。在轻型负载下，H6203L将进入PWM+PFM 模式，以获得较高的转换效率。 H6203L集成软启动，可大幅度减弱输入打 火时产生浪涌对芯片的损坏，同时集成热保护、 输出短路保护、输出电流限制，提供可靠的容 错操作。H6203L集成了输入线路电压补偿和高 带宽环路，以满足±4%的输出电压精度。 H6203L支持低输出电压应用，最低可带到3.3V。 H6203L采用ESOP-8封装，芯片底部设计有 功率散热焊盘，连接芯片的VIN输入端及内置 MOS漏极，可以有效的帮助芯片加大散热。 产品特征l 内置150V高压MOS l 宽压8V-120V输入范围l 支持输出电压最低可调至3.3Vl 典型的1.5A持续电流及4A峰值瞬间电流l 转换效率最高可达95%l 低的待机功耗l 输出线损电压补偿l 输出电压精度±4% l 带软启动功能(SS) l 带过流保护功能(OCP) l 带过热保护功能(OTP) l 带输出短路保护功能(SCP) 典型应用l 汽车充电器、电池充电器l 恒压电源l GPS定位器，BMS l 电动自行车、扭扭车、电动车手机充电l MCU模块供电l 电动汽车变流器l 车载仪表
|
