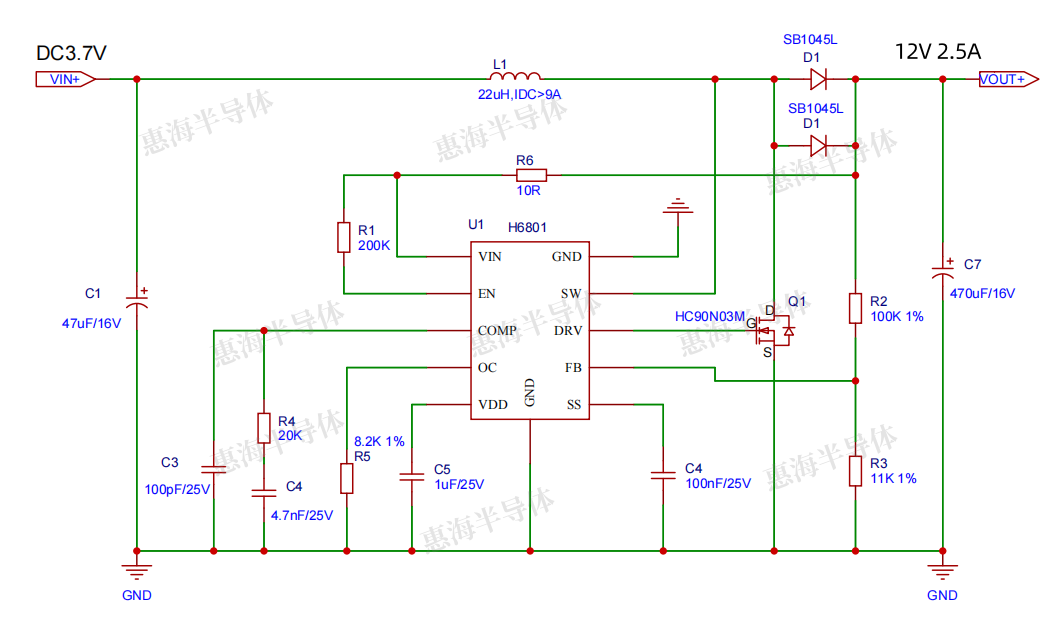

惠海H6801 升压恒压芯片 单节锂电池2.7V 3.7 4.2V 升压12V 2.5A EN使能 低功耗
发布时间：2025-4-26 16:38
发布者：HHZHOUQIN
|
3.7V锂电池升压芯片的主要优势的详细分析高效率转换：升压芯片的转换效率通常可达95%，高效率减少了能量损耗，延长了电池续航时间。支持脉冲频率调制，在低负载时进一步降低功耗。 宽输入电压范围：锂电池电压在放电时从4.2V（满电）逐渐降至3.0V甚至更低。升压芯片支持2.7V-25V的宽输入范围，确保在电池在2.7-4.2V的整个放电周期内稳定工作。 多重保护机制：内置过压保护（OVP）、过流保护（OCP）、过温保护（OTP），防止异常工况损坏电路。 低待机功耗：带EN使能脚，静态关机电流可低至2μA，能显著延长设备待机时间，适用于智能传感器等间歇工作设备。 稳定输出与高精度：采用闭环反馈控制可通过FB脚调节，负载和线性调整率良好，动态响应快，输出电压波动小。 易过认证：低EMI设计，采用频率抖动，易过认证，减少对敏感电路的干扰。 H6801芯片概述 H6801是一款电流模式BOOST升压恒压控制驱动芯片，适用于2.7-25V输入电压范围的升压恒压电源应用领域，启动电压低至2.5V。 芯片根据负载的大小自动切换PWM，PFM和 BURST模式以提高各个负载端的电源系统效率。 产品特点 ★宽压2.7-25V输入 ★支持9A大电流，可做200W大功率 ★低功耗<2uA，转换效率高可达95% ★支持EN使能控制 ★支持软启动，过温保护，过压保护 ★支持3.7V单节锂电池和太阳能供电方案 ★已成熟的量产产品，经市场大量验证，易过EMC，原厂直销 ★支持2.7V 3.7V 4.2V 升压5V 12V 的单节锂电池的升压应用

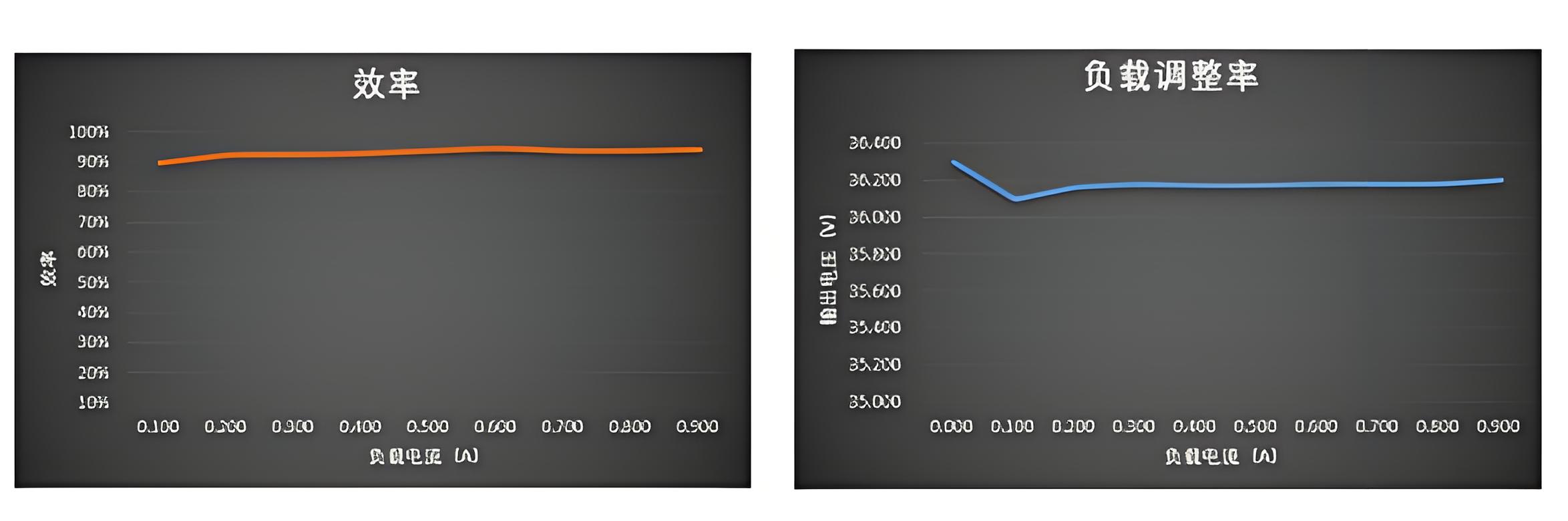

VIN=12V,VO=36V,IO=0.9A, @TA=25℃，效率在90%以上，负载调整率优异

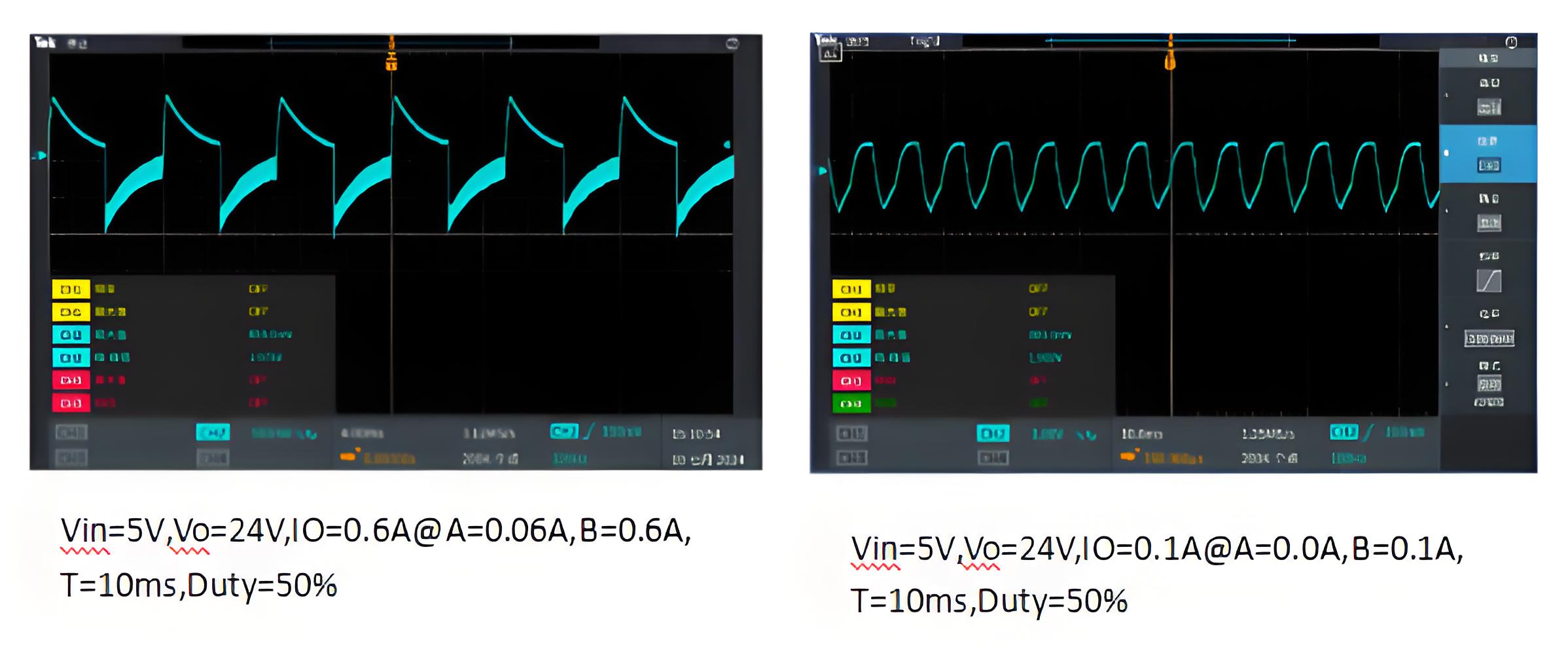

H6801环路稳定，动态响应优异，能够迅速适应变化的工作负载，确保高效稳定的性能输出
|
