支持低功耗Deepsleep模式和DC3.3V~5V电源供电的DSP音频处理芯片-DU561
发布时间：2025-4-8 09:26
发布者：liao775a
|
DSP音频处理芯片的工作原理主要包括信号采集、信号处理和信号输出三个主要步骤。首先，模拟的音频信号通过麦克风或其他输入源输入，然后通过ADC（模数转换器）转换为数字信号，再由DSP进行处理。DSP对信号进行各种处理，如均衡、压缩、降噪等，然后通过DAC（数模转换器）转换为模拟信号，由扬声器等音响系统输出。 DSP芯片的特殊结构和功能使其在音频处理中表现出色。其主要特点包括： 哈佛结构：DSP采用哈佛结构，将存储器空间划分为程序区域和数据区域，允许同时对它们进行访问，从而提高处理速度。 流水线操作：DSP采用流水线技术，每条指令由片内多个功能单元分别完成取指、译码、取数、执行等步骤，从而在不提高时钟频率的情况下减少执行时间。 零开销循环：DSP采用专门的硬件支持零开销循环，减少处理时间。 定点计算：大多数DSP使用定点计算，虽然不如浮点计算精确，但更快更便宜，且支持饱和计算、舍入和移位等操作以保证数值精确。 专门的寻址方式：DSP支持多种寻址方式，如位倒序寻址和循环寻址，以提升特定算法的处理速度。 专用的硬件乘法器：DSP采用独立的乘法器和加法器，使得在同一指令周期内可以完成相乘和累加运算。

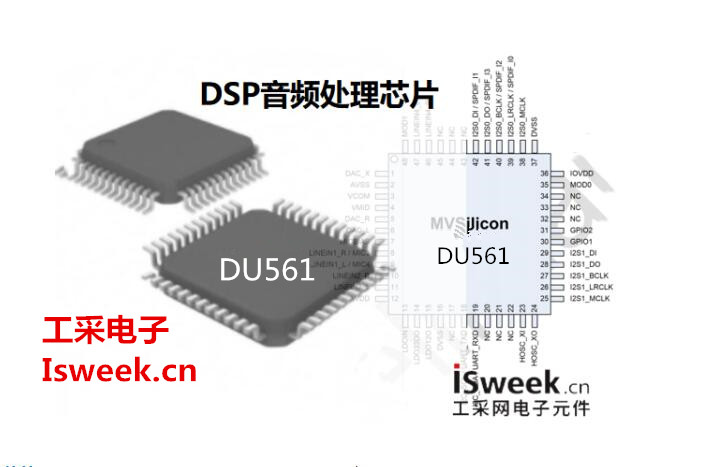

由工采网代理的国产山景DU561是一款集成多种音效算法高性能32位DSP音频处理芯片；具有高速、高精度、高稳定性等特点，能实现对音频信号的滤波、增强、降噪、混响、变调等处理，广泛应用于音频系统、通信系统、蓝牙耳机、汽车音响、家庭影院、舞台设备等领域。 DU561芯片为从机模式DSP，可对音乐播放进行实时音效处理，LQFP48封装；能在温度：-40℃到 85℃环境下工作；支持低功耗 Deepsleep 模式；支持8～192KHz采样率，较大有效位宽32bits；支持直驱16Ω或32Ω耳机，较大输出功率为40mW；2个全双工I2S；1个S/PDIF输入接口；模拟LINEIN支持单端输入或差分输入。 DU561的音频DSP算法具备支持:回声、混音、3D环绕（MV3D）虚拟低音、电音/变调/变声；参量均衡器（EQ）动态范围压缩（DRC）噪声抑制、相位控制、移频（防啸叫）啸叫侦测及抑制。 引脚定义和描述：
电源、时钟和复位: DC 3.3V~5V 电源供电@LDOIN 芯片内置 5V 转 3.3V，3.3V 转 1.2V 的 LDO 支持 12MHz 晶体或者外部 12M 时钟直接输入@ HOSC_XI 内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog 支持低功耗Deepsleep模式 控制和选择接口： 用于对接主控 MCU 的接口：I2C从机接口 @max.400KHz，或者UART接口@115200；通过MOD0选择脚控制。 或者 USB 2.0 全速（OTG）接口对接 PC 调试工具；通过 MOD1 选择脚控制 调音工具： ACPWorkbench 上位机工具，支持实时地通路配置、音效开关和音效参数调整 支持配置数据导出 DSP音频芯片 - DU561的应用领域： 便携式蓝牙、Wi-Fi 音箱 便携式耳机 汽车和家用音响 DSP音频处理芯片-DU561，可实现高效的音频处理，能更快更准确地处理大量的音频数据；还具有高度可编程性，可根据应用要求来自定义硬件配置，实现更多的功能；在技术及方案上工采网全力支持和配合提供优质的服务。如果想了解更多国产DSP音频处理芯片的技术应用资料，请登录工采网官网进行咨询。 上海山景在国产DSP音频处理芯片领域深耕多年，技术以及产品方面已经很完善，如果想了解更多国产DSP音频处理芯片的技术应用资料，欢迎致电联系：133 9280 5792(微信同号)。
|
