能够提供1.8A输出电流和12V电源电压的H桥驱动芯片-SS8837T

发布时间:2025-4-2 09:20    发布者:liao775a
关键词: 电机驱动 , 芯片 , 马达驱动芯片 , H桥驱动芯片 , 电机驱动IC
工采网代理的电机驱动芯片 - SS8837T是一款为摄像机、消费类产品、玩具和其它低电压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流电机或诸如螺线管的器件。其导通电阻:高侧+低侧(HS + LS) 260mΩ。输出由N沟道功率MOSFET组成的H电路,以驱动电机绕组。内部电荷泵生成所需的栅极驱动电压。
SS8837T能够提供高达1.8A的输出电流它运行在012V之间的电机电源电压,以及1.8V12V范围内的器件电源电压上。
SS8837T具有一个PWM (IN/IN)输入接口;还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。
SS8837T是一款H桥驱动器,可以驱动一个直流电机或其他设备(如螺线管);能够提供高达1.8A的输出电流;它运行在0 12V之间的电机电源电压,以及1.8V 12V范围内的器件电源电压上。采用DFN2x2-8L封装;使用PWM输入接口(也称为 IN/IN 接口)进行控制;每个输出由相应的输入引脚控制。

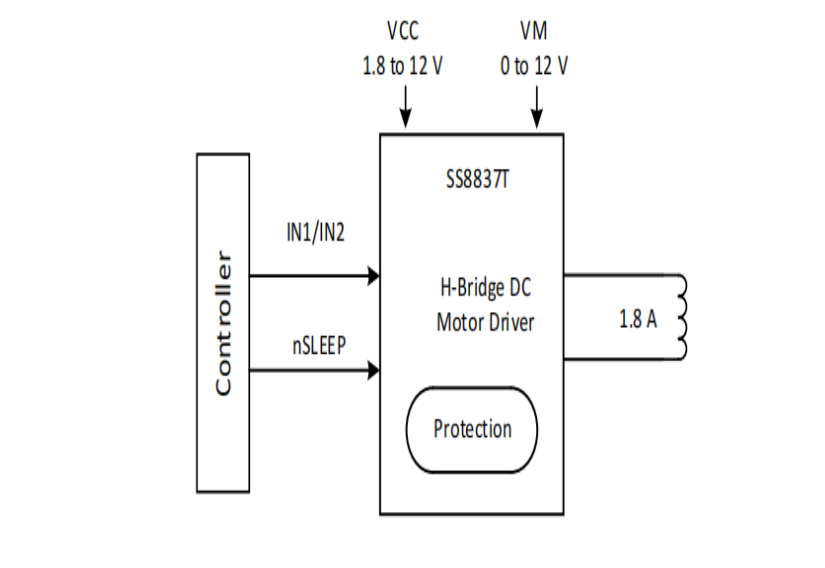

典型应用原理图:
马达驱动芯片 - SS8837T的特性:
H桥电机驱动器 - 驱动一个直流电机或其他负载 - 低金属氧化物半导体场效应晶体管
(MOSFET) 导通电阻:高侧 + 低侧 (HS +LS) 260mΩ
1.8A大驱动电流
独立的电机和逻辑电源引脚:
- 电机VM012V
- 逻辑VCC1.812V
脉宽调制(PWM)PH/EN接口
- SS8837:脉宽调制 (PWM)IN1/IN2
具有120nA大睡眠电流的低功耗睡眠模式
- nSLEEP引脚
小型封装尺寸
保护特性
- VCC欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
H桥驱动芯片 - SS8837T的应用领域:
摄像机
数字单镜头反光(DSLR)镜头
消费类产品
玩具
机器人技术
医疗设备
ISweek工采网提供步进、直流有刷、直流无刷等不同类别电机驱动芯片,芯片采用智能的控制算法和技术,能实现低功耗和节能运行,可PIN-to-pin市面上多款型号,为智能门锁系统提供了长久的使用寿命;欢迎咨询“在线客服”索要产品相关资料。
率能半导体在电机驱动领域深耕多年,技术以及产品方面已经很完善,如果想了解更多电机驱动的技术资料,欢迎致电联系133 9280 5792(微信同号)
