内置16-bit ADC，分辨率0.004°C具有超宽工作范围的温度芯片-M117B

发布时间：2025-3-28 09:40 发布者：liao775a

关键词：数字温度传感芯片 , 温度传感芯片 , 温度传感器 , 温度芯片 , 温湿度传感器

数字温度传感器是一种将温度物理量转换为数字信号的设备，其工作原理主要基于集成电路技术，通过感知环境温度变化并生成相应的电信号，最终转换为数字信号输出。

数字温度传感器的核心在于将温度变化转换为电信号，并通过模数转换（A/D转换）技术将其数字化。这一过程通常包括以下步骤：

温度感知‌：传感器通过敏感元件（如热敏电阻或热电偶）感知环境温度变化。

‌信号转换‌：将感知到的温度变化转换为电信号（如电压或电流）。

数字化处理‌：通过A/D转换单元将模拟电信号转换为数字信号，便于后续处理。

数字温度传感器通过集成敏感元件和A/D转换单元，将温度变化转换为数字信号，具有高精度、快速响应和低功耗等特点，广泛应用于多个领域。

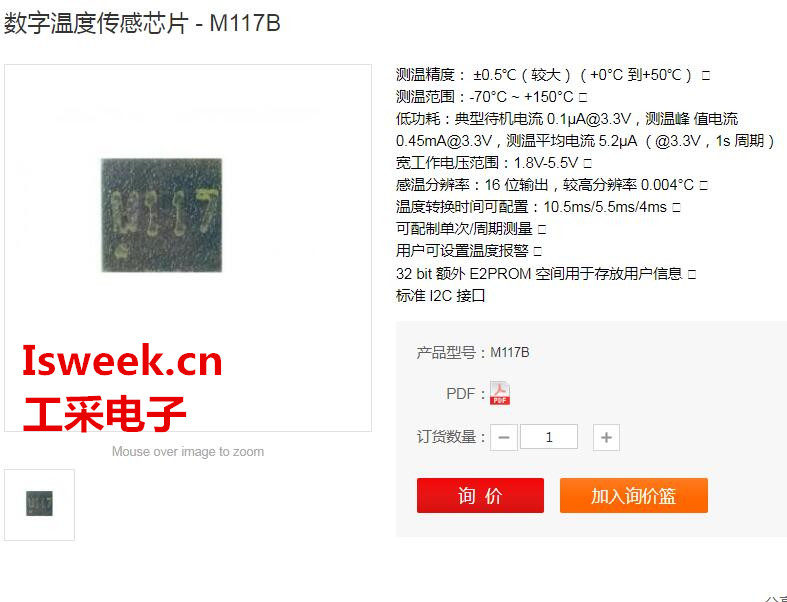

数字温度传感芯片 - M117B是工采网代理的国产品牌MYSENTECH推出的数字模拟混合信号温度传感芯片，高测温精度为0°C 到+50°C 范围±0.5℃，用户无需进行校准。

温度芯片内置16-bit ADC，分辨率0.004°C，具有-70°C 到+150°的超宽工作范围。芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。

温度芯片感温原理基于CMOS 半导体PN 节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。

芯片支持数字I2C 通信接口、测温数据内存访问、功能配置等均可通过数字协议指令实现。I2C接口适合高速率的板级应用场景，高接口速度可达400kHz。
传感器在达到上电阈值电压VPOR后开始上电。在达到该阈值电压后，传感器需要时间tPU进入空闲状态。一旦进入空闲状态，就可以从主设备（微控制器）接收命令。每个传输序列以START条件（S）开始，以STOP条件（P）结束，如I2C总线规范中所述。无论何时传感器通电，但未执行测量或通信，它都会自动进入空闲状态以节省能量。该空闲状态不能由用户控制。
