Vishay WSBE Power Metal Strip分流电阻器节省空间,简化设计并提高精度

发布时间:2025-3-12 17:45    发布者:eechina
关键词: 分流电阻 , WSBE
这些器件采用8518和8536外壳尺寸,TCR低至± 10 ppm/°C,电阻低至15 μΩ,额定功率达50 W

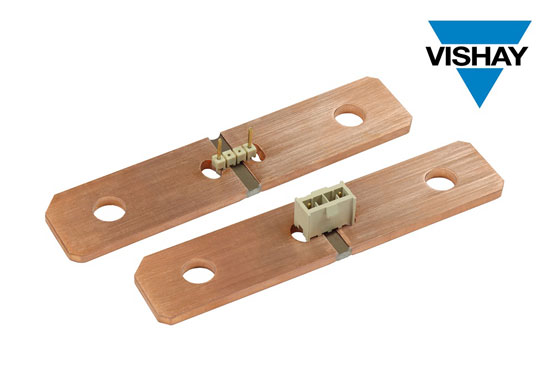

威世科技Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出一系列通过AEC-Q200认证的全新Power Metal Strip分流电阻器---WSBE,这些器件的TCR低至± 10 ppm/°C,在同类产品中保持较低水平。 Vishay Dale WSBE系列器件具有低至15  μΩ的电阻值和高达50 W的额定功率,适用于汽车、能源、工业和空间等应用。


这些器件具有超低的TCR性能,这得益于器件采用固态金属电阻元件和拥有专利的TCR优化技术。这种独特的设计可降低TCR,同时无需温度补偿,并将所需要的校准简化为两点校准流程。这种设计还简化了所需的补偿软件,并减少了应对温度偏移所需的元件数量,从而节省了空间,简化了设计和产品开发,降低了成本,提高了精度。

WSBE系列器件的外壳尺寸分为8518和8536两种,而且由于采用专有加工技术,使产生的电阻值极低。结合高额定功率和1%的使用寿命稳定性,WSBE系列作为一种高电流电阻器,可以承受高达1825 A的电流,而不会出现明显的电阻偏移。

WSBE系列是为电池管理系统(BMS)的电流测量而设计的,有助于消除生产过程中对温度传感和软件校准的需求。这些器件是电动(EV)和混动(HEV)车辆(如高尔夫球车和摩托车)充电基础设施的理想选择。其他应用领域还包括能源监控和计量系统、大型电池系统、UPS备用电池、工业电机驱动和工具用逆变器,以及卫星。

这些电阻器采用全焊接结构,电感值低至 < 5 nH,热 EMF 低至 1.25 μV/°C,工作温度范围为-65 °C至+170 °C。这些器件符合RoHS标准,不含卤素,并且满足Vishay绿色标准。

器件规格表:

产品编号WSBE8518WSBE8536
尺寸85188536
额定功率P70 °C36 W50 W
公差
± 5 %
电阻范围30 mW至100 mW15 mW至50 mW
TCR
± 10 ppm/°C
温度范围
-65 °C至+170 °C
热EMF
< 1.25 mV/°C


WSBE系列现可提供样品并已实现量产,订货周期为30周。
