产品品牌：永嘉微电/VINKA
产品型号：VK1668

封装形式：SOP24

概述

VK1668是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持13SEGx4GRID、12SEGx5GRID、11SEGx6GRID、10SEGx7GRID的点阵LED显示面板，最大支持10x2按键。适用于要求可靠、稳定和抗干扰能力强的产品。LJQ4292

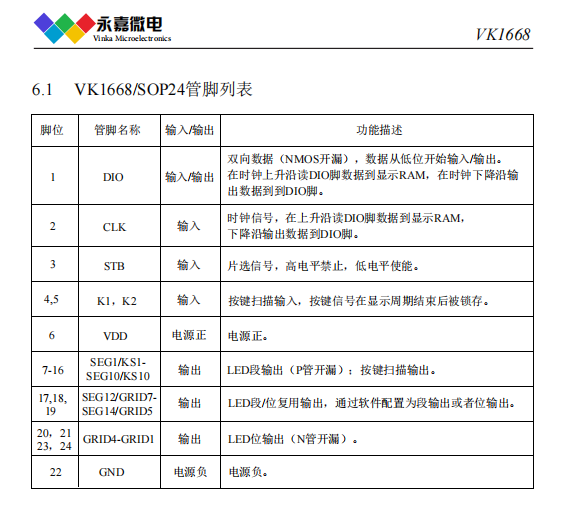

特点

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 10x2矩阵按键，支持多键同时按下（按键显示复用需硬件电路配合）

• 3线串行接口

• 8级整体亮度可调

• 内置显示RAM为14x8位

• 内置上电复位电路

• 抗干扰能力强

• 封装

SOP24(300mil)(15.40mm x 7.50mm PP=1.27mm)

SOP24(300mil-1.27).pdf (1.48 MB)

VK1668_V1.3-CN.pdf (2.26 MB)

VK1668参考电路.pdf (403.18 KB)
