应用在触控传感领域的高集成度双通道电容型传感芯片-MC11
发布时间：2025-3-7 09:52
发布者：liao775a
|
触控传感是一种广泛应用于现代电子设备中的输入设备，它能够通过检测用户的触摸动作来触发相应的功能。触控传感的核心原理是利用导电材料（如金属或导电塑料）与人体之间的电容效应或电阻变化来感知触摸动作。当用户的手指或其他导体接触到传感器表面时，会改变原有的电场分布或电阻值，从而被系统识别为触摸事件。 触控传感收集到的原始信号需要经过一系列处理才能转化为有用的信息。这包括信号的放大、滤波、模数转换以及后续的算法处理。算法处理阶段，系统会根据预设的阈值和算法来判断是否发生了触摸事件，并确定触摸的位置和可能的附加信息（如力度）。 触控传感已广泛应用于智能手机、平板电脑、触摸屏电脑显示器以及各种智能家居设备等。随着技术的进步，未来的触控传感将更加智能化和多样化，例如支持多点触控、手势识别以及更复杂的交互方式等。此外，新型材料和制造工艺的发展也将推动触控传感在更多领域的应用和创新。

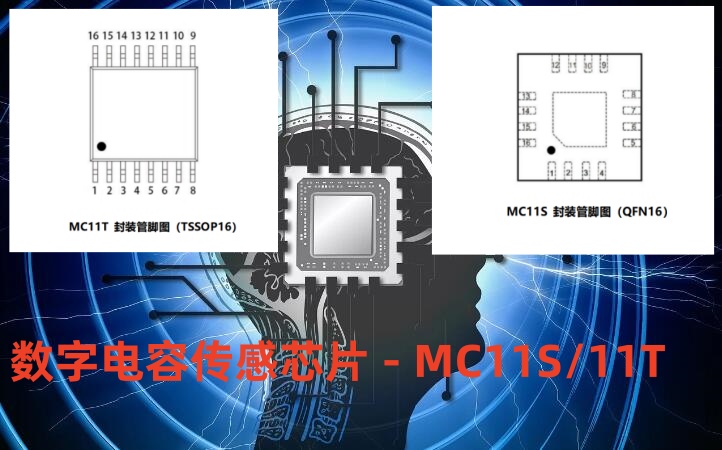

工采电子代理的MC11S、MC11T是一款高集成度双通道电容型传感芯片，芯片直接与被测物附近的差分电容极板相连，通过谐振激励并解算测量微小电容的变化。激励频率在0.1~20MHz范围内可配置，其频率测量输出为16bit数字信号，对应的电容感知较高分辨率为1fF。芯片采用全数字化设计，功能配置及数据读写支持较高1MHz的I2C通信速率。此外，芯片还集成了温度传感电路，可用于进行温度补偿及其他温度传感场景。 电容式传感通过和检测电极的配合实现对不同物质的介电检测，是一种低功耗、低成本且分辨率高的非接触式检测技术。相比于传统RC振荡类触控电容结构，MC11S、MC11T工作稳定、电路简单，仅需一个参考电容，可配置的工作频率，适用于多种应用场景。芯片的频率计算通过内部数字信号处理单元全数字化输出，多种工作模式可灵活配置。 和国内外同类产品相比，MC11S、MC11T具有低成本的外围电路、更宽的电容激励频率，更宽的工作电压范围，更灵活的参考频率及工作模式配置。芯片兼具温度传感信号用于温度补偿，独立的双通道测量电路可以相互补偿参考，也可配置自动报警逻辑。小尺寸、低成本的芯片可广泛用于液位测量、触控、水浸传感等检测场景。 系统框图：
数字电容传感芯片 - MC11的特性： 电容测量范围：2~1000pF 温度范围：-55℃~+125℃ 频率范围：0.1MHz~20MHz 电容分辨率：较高 14bit 供电电压范围：2.0V~5.5V 转换时间：1~100ms（可配置） 测量峰值电流：0.8mA（可配置） 睡眠模式电流：50nA 停机模式电流：40nA 在数字电容传感芯片领域，浙江MYSENTECH便是国产品牌中的佼佼者。了解更多关于浙江MYSENTECH数字电容传感芯片的技术应用，请联系：133 9280 5792(微信同号)
|
