功率器件热设计基础(八)——利用瞬态热阻计算二极管浪涌电流

发布时间:2025-2-21 15:37    发布者:唯样商城
关键词: 功率器件 , 瞬态热阻 , IGBT , 英飞凌
/ 前言 /


功率半导体热设计是实现IGBT、碳化硅SiC高功率密度的基础,只有掌握功率半导体的热设计基础知识,才能完成精确热设计,提高功率器件的利用率,降低系统成本,并保证系统的可靠性。


功率器件热设计基础系列文章会比较系统地讲解热设计基础知识,相关标准和工程测量方法。


上一篇讲了两种热等效电路模型,Cauer模型和Foster模型,这一篇以二极管的浪涌电流为例,讲清瞬态热阻曲线的应用。


浪涌电流


二极管的浪涌电流能力是半导体器件的一个重要参数。在被动整流应用中,由于电网的频率是50Hz,因此10ms的二极管电流能力一般作为表征这一性能的参数被写入器件数据手册中。但是也有一些应用场合其时间是不同的,比如电网频率是60Hz,或者半导体器件IGBT短路,直流侧能量通过二极管放电,因此在这些特定场合条件下需要利用瞬态热阻计算不同时间尺度下二极管能承受的浪涌电流。


浪涌电流导致的二极管失效表明失效点来自铝金属化层的热失效,然后导致二极管PN结损坏,因此普遍认为二极管在承受高浪涌电流时,能量或者热是导致失效的根本原因,也就是说温度变化是直接导致器件损坏。下图是二极管损坏的照片,照片中红色箭头标识的位置出现熔化。


图1.浪涌电流条件下,二极管芯片损坏照片


浪涌电流计算


下面从能量角度分析,设E为这一过程中的由于大电流产生的能量:




在这一工作过程中,我们把V-I关系做线性化处理:




当电流比较大时,V0可以被忽略,通过积分可以得到:




在上式中,R表示二极管V-I曲线的斜率,IFSM表示浪涌电流大小,tp指对应的时间。


另一方面,我们假定芯片的温度变化Delta T可以用如下公式表示:




从上式可以得出,如果我们认定温度变化是导致芯片在浪涌大电流损坏的主要原因时,就可以认为zthjcI2FSM一个常量。


如上文中谈到的,一般的数据手册中会给出10ms的二极管浪涌电流值,同时热阻曲线也会给出,依据以上公式就可以计算任何时间的二极管浪涌电流大小了。




瞬态热阻曲线的应用


如下通过一个实例计算FF600R17ME4的二极管电流以及I2t随时间变化的曲线,便于在应用系统中和熔断保护器匹配使用。以下举例计算FF600R17ME4器件在100ms的浪涌电流。


图2.FF600R17ME4二极管热阻曲线


首先,借助动态热阻曲线的四阶参数,可以计算得到10ms时的动态热阻值为0.02384,同样也可以计算得到100ms的动态热阻为0.0622。


从FF600R17ME4的数据手册可以查到在10ms时,器件的I2t为32000,因此可以计算浪涌电流值为1789A。


接下来用上述公式(1)计算得到100ms的浪涌电流值为1108A。图3为按照上述方法计算得到的不同时间的浪涌电流值曲线。得到浪涌电流值后,在不同时间的I2t同样也可以计算,图4所示为不同时间相对于10ms时的关系曲线。

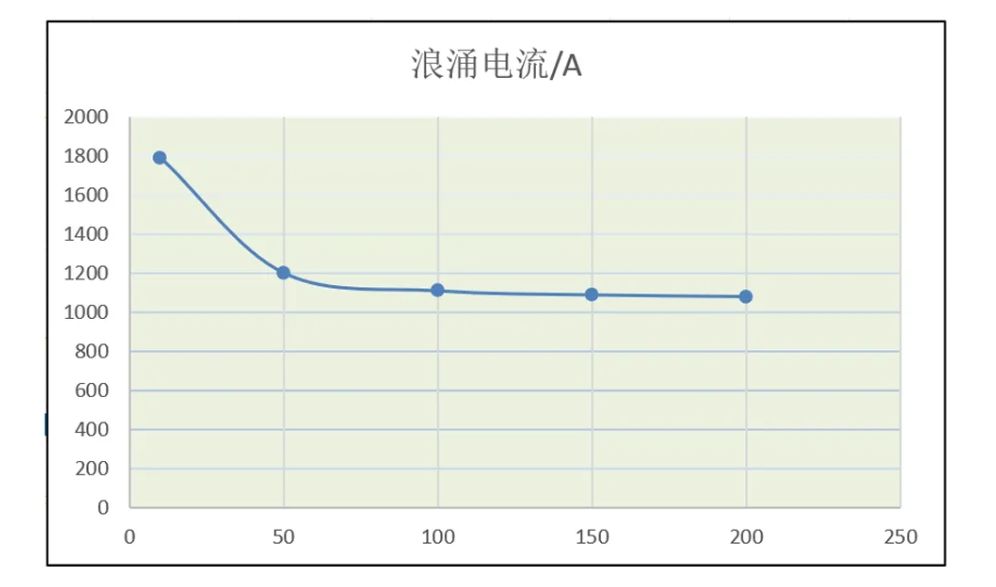

图3.通过公式计算的浪涌电流随时间的变化曲线


图4.FF600R17ME4 I2t随时间变化的标幺值


小结


计算半导体器件二极管的浪涌电流的过程如下:


1.从数据手册热阻曲线中查到该时间条件下瞬态热阻值


2.根据公式(1)计算浪涌电流


3.如果要计算和熔断保护器匹配的I2t,利用上述电流计算就可以


如果想要了解详细的测试以及仿真结果请参考2007年PCIM 论文:Numerical and  experimental  study  on  surge current  limitation  of  wire-bonded  power  diodes


本文转载自:英飞凌工业半导体,作者:杨勇
