概述
SL4008B 是一款专为升压、升降压
开关电源设计的专用 DC-DC 控制器芯片。

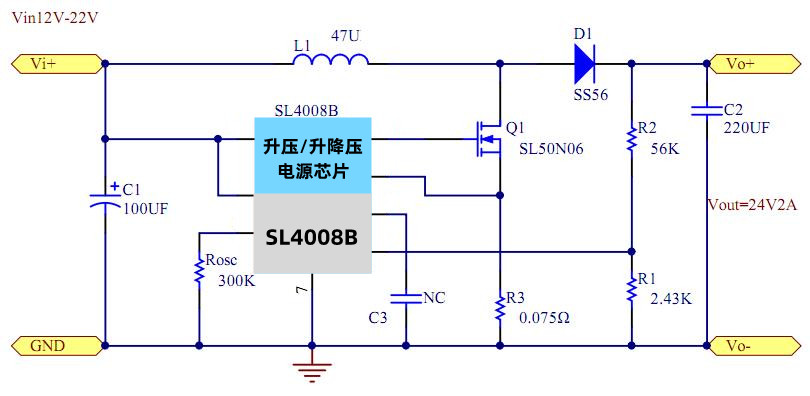

SL4008B 典型应用支持5-40V输入电
压范围。通过扩展输入供电，也可以支持
100V 以上的输入电压范围。
芯片采用固定频率的 PWM 控制方
式，并在轻载条件下自动降频提高转换效
率。
芯片内置高精度误差放大器，振荡器，
以及频率补偿电路，简化了外围设计。芯
片内置过流保护以及 EN 脚关断功能。
芯片工作频率可通过一个外接电阻调
节，方便根据不同应用设置系统工作频率。
SL4008B 内部集成了软启动以及过
温保护电路，减少外围元件并提高系统可
靠性。
SL4008B 采用 SOP8 封装。
特点
‹ 宽输入电压范围：5V~100V
‹ 高效率：可高达 97%
‹ 固定工作频率，频率可外接电阻设置
‹ EN 脚关断功能
‹ FB 采样电压：1V
‹ 内置频率补偿
‹ 内置软启动
‹ 内置过温保护
‹ 内置限流功能
‹ SOP8 封装
应用
‹ EPC/笔记本车载适配器
‹ 升压、升降压转换
‹ 手持设备供电
|
|
