四脚晶振怎么区分有源无源
发布时间：2024-12-18 15:06
发布者：yxcyangxing
|
晶振是一种频率元器件，广泛使用在电子产品中，例如监控设备、手机、吸尘器、智能穿戴等产品都会有晶振的存在。我们常见到的晶振有插件晶振，贴片晶振。 晶振通常分为无源晶振和有源晶振两种类型，其中无源晶振为两脚，有源晶振为四脚，但是，无源晶振也有四脚；四脚无源晶振与四脚有源晶振的区别是什么，你知道吗？

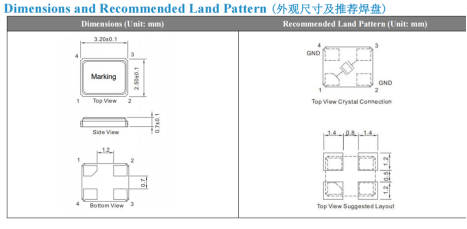

· 通过引脚区分无源晶振和有源晶振 1.两脚晶振必为无源晶振，不管是插件晶振或贴片晶振 2. 无源晶振相对有源晶振厚度较薄； 3.四脚贴片晶振则需谨慎加以区分，有源晶振可以通过本身印字有左下脚（PIN1脚）有个点来区分，相反左下脚没有点则是无源晶振； 4.四脚以上的贴片晶振一定是有源晶振； 5.万用表接地端，看看对立是否有两个脚连通。 以无源晶振，YSX321SL系列为例，以下是尺寸及脚位图：
贴片无源晶振在四脚的情况下是没有方向，脚1和脚3为功能脚，负责频率输入及频率输出，另外的脚2和脚4则接地或者悬空，接地增强晶振在线路板上的焊接固定作用、辅助散热、满足电路设计规范等。 四脚无源贴片晶振电路连接原理：电流从晶振脚1流入，脚3流出或电流也可以从脚3流入，脚1流出。因为脚1和脚3为无极性引脚，不具备方向性，不用担心贴反。 以有源晶振，YSO110TR系列为例，以下是尺寸及脚位图：
有源晶振引脚识别有个标记点的那一端为1脚，然后逆时针1、2、3、4以此分布。 四脚有源晶振通常的用法： 1脚悬空、2脚接地、3脚接输出、4脚接电压，在1脚位置有一个点作为标识。 |
