CY8C4025LQS-S413微控制器介绍，R7FA8E1AFDCFP/R7FA8E1AFDCFB原理图，R7FA8E2AFDCBD单片机性能
发布时间：2024-11-26 17:45
发布者：Mindy—mjd
|
PSoC 4000S产品系列是PSoC 4平台架构的一员。它由带标准通信和时序外设的微控制器、具有同类最佳性能的电容式触摸检测系统(CAPSENSE)、可编程通用连续时间和开关电容模拟模块以及可编程连接性组成。PSoC 4000S产品将向上兼容PSoC 4平台的成员，以满足新的应用和设计需求。 CY8C4025LQS-S413是一款采用Arm Cortex -M0+ CPU的可编程嵌入式系统控制器，同时符合AEC-Q100标准。 产品属性： 系列:：4000S Automotive 安装风格:：SMD/SMT 封装 / 箱体:：QFN-40 核心:：ARM Cortex M0+ 程序存储器大小:：32 kB 数据 RAM 大小:：4 kB 数据总线宽度:：32 bit ADC分辨率:：10 bit 最大时钟频率:：24 MHz 输入/输出端数量:：34 I/O 电源电压-最小:：1.71 V 电源电压-最大:：5.5 V 工作温度:：- 40°C 至 + 105°C 资格:：AEC-Q100 封装:：Tray 数据 Ram 类型:：SRAM 数据 ROM 大小:：8 kB 数据 Rom 类型:：ROM 接口类型:：GPIO, I2C, SPI, UART ADC通道数量:：16 Channel 产品类型:：32-bit Microcontrollers - MCU 程序存储器类型:：Flash RA8E1系列是基于 360 MHz Arm Cortex-M85、搭载 Helium 和 TrustZone 的入门级微控制器 明佳达 R7FA8E1AFDCFP RA8E1 ARM CM85 1M/544K LQFP100 明佳达 R7FA8E1AFDCFB RA8E1 ARM CM85 1M/544K LQFP144

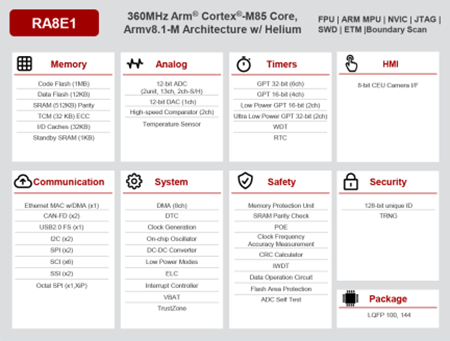

RA8E1 MCU 系列属于入门级 32 位微控制器 (MCU)，基于集成 Helium and TrustZone® 技术的 Arm® Cortex®-M85 (CM85) 内核，能够实现 6.39 CoreMarks/MHz 的突破性性能，具有完全确定性、低延迟与实时操作等优点，可满足客户高标准的应用需求。 此系列属于通用型 MCU，适用于工业自动化、家电、智能家居、消费品、楼宇/家居自动化和医疗/保健细分市场中的各种高性能和计算密集型应用场景。 特性： 360MHz Arm® Cortex®-M85 搭载 Helium™ MVE 1MB 闪存和 544KB SRAM，包括 TCM 32KB I/D 高速缓存和 12KB 数据闪存 ARMv8-M TrustZone 安全技术 用于第一级引导加载程序的片上不可变 ROM 8 位 CEU 摄像头 I/F 兼容 xSPI 的 Octal SPI，支持 XIP USB 2.0 FS 两个 CAN FD 通道 带有专用 DMA 的以太网控制器 32 位和 16 位定时器，32 位超低功耗定时器 12 位 ADC 和 12 位 DAC 高速模拟比较器 SCI 多功能串口（UART、简单 SPI、简单 I2C）、SSI 独立的 SPI 接口/I2C 多主接口 100 和 144 引脚 LQFP 封装 R7FA8E2AFDCBD 一款基于 480 MHz Arm Cortex-M85、搭载 Helium 和 TrustZone 的入门级图形微控制器 RA8E2 MCU 系列属于入门级 32 位图形微控制器 (MCU)，基于集成 Helium and TrustZone® 技术的 Arm® Cortex®-M85 (CM85) 内核，能够在 480 MHz 频率下实现超过 3000 CoreMark 分数的突破性性能，并且带有可驱动 TFT-LCD 显示屏的图形功能。 此系列 MCU 适用于工业自动化、家电、智能家居、消费品、楼宇/家居自动化和医疗/保健细分市场中的各种高性能图形应用场景。
性能： 480MHz Arm® Cortex®-M85 搭载 Helium™ MVE 1MB 闪存和 672KB SRAM，包括 TCM 32KB I/D 高速缓存和 12KB 数据闪存 带 RGB I/F 的图形 LCD 控制器 2D 绘图引擎 16/8 位外部存储器接口 (CS/SDRAM) ARMv8-M TrustZone 安全技术 用于第一级引导加载程序的片上不可变 ROM 兼容 xSPI 的 Octal SPI，支持 XIP USB 2.0 FS 两个 CAN FD 通道 32 位和 16 位定时器，32 位超低功耗定时器 12 位 ADC 和 12 位 DAC 高速模拟比较器 SCI 多功能串口（UART、简单 SPI、简单 I2C）、SSI 独立的 SPI 接口/I2C 多主接口 224 引脚 BGA 封装 注：本文部分内容与图片来源于网络，版权归原作者所有。如有侵权，请联系删除！ |
