贸泽开售用于快速开发精密数据采集系统的 Analog Devices ADAQ7767-1 μModule DAQ解决方案
发布时间：2024-11-6 18:26
发布者：eechina
贸泽电子 (Mouser Electronics) 即日起供应Analog Devices, Inc. (ADI) 的ADAQ7767-1 μModule DAQ解决方案。这是一款24位精密数据采集 (DAQ) μModule系统，可用于快速开发紧凑、高性能的精密DAQ系统。ADAQ7767-1非常适合电气测试和测量、预测性维护的状态监控、通用输入测量平台、音频测试，以及其他需要高精度数据采集的应用。

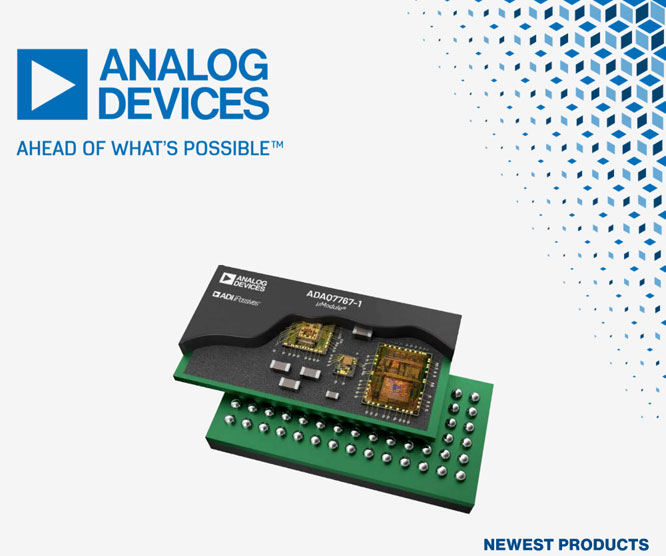

ADI ADAQ7767-1 μModule DAQ解决方案将信号调节、转换和处理模块集成到了单个系统级封装 (SiP) 配置中。ADAQ7767-1包含一个四阶、低噪声、线性相位抗混叠滤波器 (AAF)，可保护信号链免受高频和带外音调的影响，此外还带有一个低噪声、低失真、高带宽、增益可选的模数转换器 (ADC) 驱动器。该解决方案还具备高性能、中等带宽、24位Σ-Δ ADC（带可编程数字滤波器），以及低噪声、低压差 (LDO) 线性稳压器。这款24位精密DAQ μModule系统还提供可选的线性增强缓冲器，可进一步改善信号链的线性度。 ADAQ7767-1支持多种输入类型，包括单极、双极单端、伪差分和差分信号。ADAQ7767-1采用12mm x 6mm的84球CSP_BGA封装（球间距0.8mm），非常适合多通道应用。与采用分立元器件的其他类似解决方案相比，ADAQ7767-1的占板面积只有它们的八分之一，可大幅节省空间。该产品提供三对引脚可选增益设置，可实现更宽的动态范围，同时可改善信号链的噪声性能，尤其是在输入信号振幅较低的情况下。借助ADAQ7767-1，用户便能针对需要高输入阻抗的应用选择合适的输入放大器。 ADI EVAL-ADAQ7767-1评估套件支持ADAQ7767-1 μModule DAQ解决方案。该套件搭配可下载的评估软件使用，可配置ADAQ7767-1的功能，并显示时域和频域的转换结果。 如需进一步了解，请访问https://www.mouser.cn/new/analog ... 767-1-daq-solution/。 |
