Vishay推出的新款高能浪涌限流PTC热敏电阻,可提高有源充放电电路性能
发布时间:2024-10-30 19:21
发布者:eechina

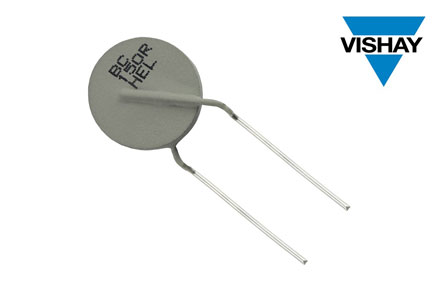

自我保护器件R25阻值达1.5 kΩ,可处理电压高达1200 VDC,能量吸收能力达340 J,可减少元件数量 威世科技Vishay推出一系列新型浪涌限流正温度系数(PTC)热敏电阻---PTCEL。Vishay BCcomponents PTCEL高能系列器件最大能量吸收能力达340 J,比高环境温度下竞品器件高五倍,在25 °C(R25)条件下阻值范围宽,具有高电压处理能力,可提高汽车和工业应用中有源充放电电路的性能。 日前发布的热敏电阻R25阻值为150 Ω至1.5 kΩ,可实现更高效率,并处理高达1200 VDC的最高电压。器件在更高环境温度下的能量吸收能力高——85 °C下高达180 J,105 °C下高达130 J——设计人员可通过减少电路中使用的元件而节省空间并降低成本。PTCEL高能系列支持较高的开关温度,工作温度高达+105 °C,所有阻值的热容达2.6 J/K。 该热敏电阻符合AEC-Q200标准并具有自我保护能力——没有过热风险—— 在AC/DC和DC/DC转换器;DC-Link、电池管理和紧急放电电路;车载充电器;家用储能系统;热泵;电机驱动器和焊接设备中提供限流和过载保护。在这些应用中,器件可承受超过10万次浪涌功率循环,以及在25 kW非开关峰值功率下具备高度迅速的恢复能力。 PTCEL高能系列钛酸钡热敏电阻由焊接在两根镀锡CCS引线之间的陶瓷芯块组成,并涂有符合UL 94 V-0标准的高温硅酮漆。器件采用编带和卷盘包装,可使用取放设备自动处理,以降低放置成本。热敏电阻采用10 mm的标准引线间距,也可采用5.0 mm和7.5 mm的引线间距。符合RoHS标准的器件提供SPICE和3D模型。可提供符合RoHS规范的SPICE和3D模型。 器件规格表:
PTCEL高能系列热敏电阻现可提供样品并已实现量产,订货周期为10周。 |
