USB输入过压保护芯片，短路保护，适用于5V,6V，型号齐全0.5A-6A
发布时间：2024-10-19 15:02
发布者：林百万666
|
USB输入过压保护芯片，常用于防止防范低品质USB充电器误输入高压给到工厂产品USB口，导致工厂的产品的充电IC烧坏。 还有就是面对越来越多的USB快充充电器普及，因为快充，充电器的功率增加，导致USB快充充电器的输出滤波电容也是增加。这将给工厂产品设计带来了新的问题，如普通5V的充电芯片，虽然还是可以用，但是在批量中，如消费者采用USB快充充电器时，由于热拔插的随机性，有小概率产生较大的瞬间尖峰电压（毫秒时间），超过充电芯片的耐压，打坏充电芯片，导致工厂产品充电不了。 USB输入过压保护芯片主要解决： 输入高压时，保护工厂产品不损坏 输入热拔插产生的瞬间尖峰电压 USB输入过压保护芯片有哪些：
1，2，3，4，5是单纯的过压保护芯片，耐压40V-70V，芯片内阻0.035Ω-0.35Ω不等，芯片内阻乘以电流就是输入和输出压差了。同时芯片内阻也能反应芯片可以应用于多大电流通过，和芯片的工作温度，这两个是内阻越低越好，但是也是会提高芯片成本，可以参考前面的电流推荐选型。 一般0.5A推荐PW2605，1A-3A推荐PW2609A，PW2609A因为具有PW2606和PW2606B简单的外围，还能可调过压保护点，是目前用量最多的芯片，价格和成本都有很大优势。
6，7，8，9，10，11，12是集成了过压保护+可调限流，二合一的，限流模式一般根据客户的负载类似有三种表现：A过流后打嗝（不断重启）；B恒流；C关闭（需要输入充电上电激活）。A和B需要客户拿到实物根据自己的负载进行测试才能判断，人为很难确定。 C是特殊设计的目前符合的只有PW2602C单独一款。 13是PW1503芯片常用于USB限流，短路保护用的，电流可达3A，3A长期工作温度也不高。

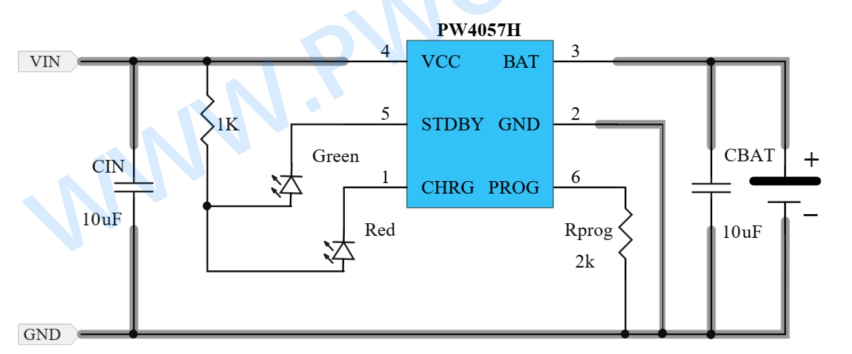

14，15，16因为USB过压保护芯片很多场景是用于加在充电IC前面，保护工厂产品的充电提高可靠性，所以平芯微也退出了常用的过压保护+锂电池充电管理的二合一芯片， PW4054H是单节锂电池，单LED指示灯，SOT23-5封装，最大0.5A充电电流 PW4057H是单节锂电池，双LED指示灯，SOT23-6封装，最大0.5A充电电流 PW4056HH是单节锂电池，双LED指示灯，ESOP8封装，最大1A充电电流.
|
