适用于电力系统的安科瑞ADL400仪表

acrelyjh

1.概述

ADL400 导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、 管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。集成常见电 力参数测量及电能计量及考核管理，提供上 48 月的各类电能数据统计。具有 2~31 次分次谐 波与总谐波含量检测。带有 RS485 通信接口，可选MODBUS-RTU 或 DL/T645 协议。

2.特点

电能计量：有功电能计量（正、反向）；无功电能计量（正、反向）；A、B、C 分相正向有功电能
电量测量：三相电压、电流、功率因数、频率、有功功 率、无功功率、视在功率
谐波测量：2~31 次谐波电压电流
LCD 显示：12 位段式 LCD 显示、背光显示
按键编程：3 按键可编程通信、变比等参数
脉冲输出：有功脉冲输出
复费率：支持 4 个时区、2 个时段表、 14 个日时段、4 个费率,极值需量及发生时间，上 48 月、上 90 日历史冻结数据日期、时间（选配功能）
通讯功能：RS485 接口， 同时支持 Modbus、DL/T645

3.技术参数

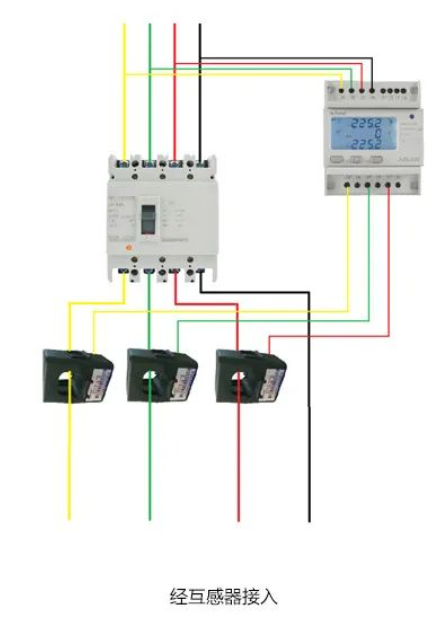

4.接线方式

5.现场安装图
