Nexperia的变压器驱动器助力提高工业和汽车应用的效率和性能
发布时间：2024-9-19 19:00
发布者：eechina
|

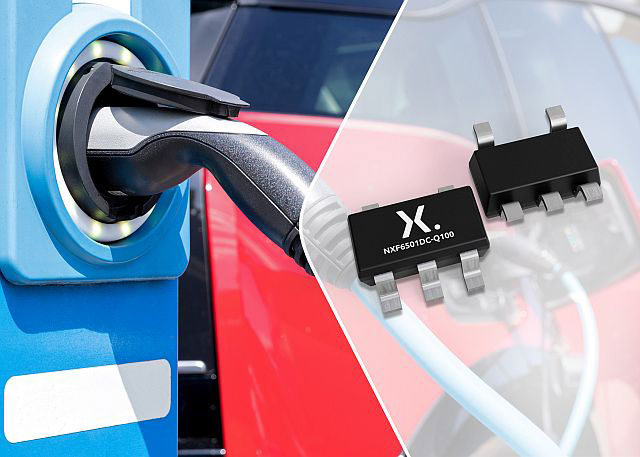

推挽式驱动器采用小型SOT封装，可实现6W功率输送，效率高达90% Nexperia今天宣布推出NXF6501-Q100、NXF6505A-Q100和NXF6505B-Q100。这些是符合AEC-Q100标准的推挽式变压器驱动器，可用于设计小型、低噪音和低EMI的隔离电源，适用于牵引逆变器和电机控制、DC-DC转换器、电池管理系统和电动汽车(EV)中的车载充电器等一系列汽车应用。这些变压器驱动器还适用于电信、医疗应用、仪器仪表和工业自动化设备、太阳能逆变器、电表和可编程逻辑控制器(PLC)等工业应用。
NXF650x(A/B)-Q100系列可通过2.25 V至5.5 V电源驱动小型中心抽头变压器，具有高输出电流（5 V时为1.2 A）和高效率（高达90%）。为了实现小尺寸设计，这些变压器驱动器具有440 kHz（NXF6501和NXF6505B）或160 kHz （NXF6505A）内部振荡器和栅极驱动电路，可产生互补输出信号以驱动内部接地参考的n沟道电源开关。或者，可以从外部向NXF6505A和NXF6505B施加时钟信号，以实现对开关谐波的精确控制，或者同步运行多个变压器驱动器。此外，NXF650x(A/B)-Q100系列采用压摆率控制和扩频时钟(SSC)来实现超低噪音和电磁干扰(EMI)。 NXF650x(A/B)-Q100系列还包括全面的内部保护功能，如带打嗝模式的过流保护(1.7 A)、欠压锁定、热关断和先断后合电路，以确保安全运行。此外，这些变压器驱动器具有软启动（~5毫秒）功能，可防止使用大负载电容器上电期间出现高浪涌电流。最后，这些器件具有故障安全输入，可防止本地电源反向供电，从而无需进行上电时序控制。 这些器件采用紧凑的行业标准尺寸，例如5引脚SOT8098 (TSOT5)和6引脚SOT8061 (TSOT6)封装，可在-55℃至125℃的环境温度范围内安全运行。如需了解有关Nexperia变压器驱动器产品组合的更多信息，请访问https://www.nexperia.com/product ... transformer-drivers |
