DS90CR216A、SN65LVDS84A、DS90C286A、SN75LVDS83A

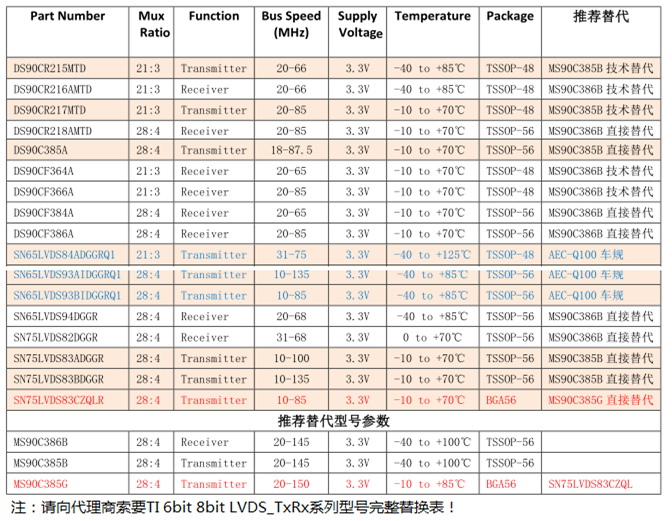

在6Bit、8Bit LVDS与RGB565/666/888转换应用中，工程师常常被美国TI公司的DS90CR216A、DS90CR218A、DS90CR286A、DS90CR288A、DS90CF386、DS90CF384A、DS90CF364A、SN65LVDS94、SN65LVDS96等众多型号困扰，现在一文搞懂TI 27款型号异同点及MS90C386B、MS90C385B技术性替换的电路原理，欢迎硬件工程师积极交流。

TI公司于2011年以65亿美金收购了美国国家半导体 National Semiconductor，TI公司原LVDS_Tx_Rx型号以SN65/75LVDSxx命名，如SN75LVDS83A/B/C、SN75LVDS84A、SN75LVDS86A等，而TI收购NS国半后，保留了原国半DS90CRxxx命名型号，今天就MS90C386B、MS90C385B、MS90C385G替代TI 27款型号之LVTTL to 4/5Lane LVDS或4/5Lane LVDS to LVTTL应用作详细分享。

SN65LVDS84A、SN65LVDS86A TSSOP48为RGB666（565）转3Lane LVDS数据,其输出端仅能驱动6bit LVDS屏，因此，用MS90C385B TSSOP56替代时，LVTTL输入端R6、R7、G6、G7、B6、B7高位悬空或接地，我们以6bit LVDS（JEIDA格式）屏为例，参考设计原理图如下：

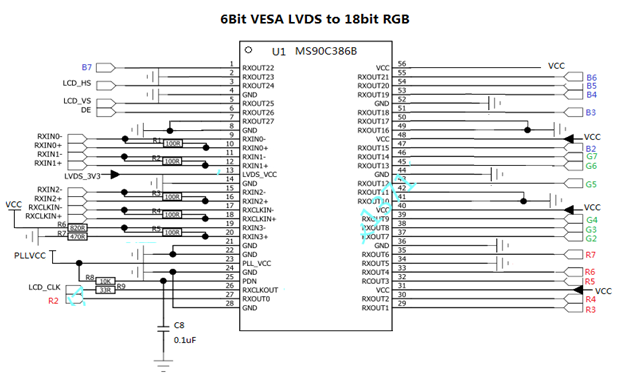

DS90C216A TSSOP48为3Lane LVDS数据转RGB666（565），其输出端支持18bit、24bit RGB屏，我们以18bitRGB屏为例，假设输入6bit VESA LVDS信号源,用MS90C386B TSSOP56替代DS90C216A TSSOP48，MS90C386B设计参考原理图如下：
