惠海 H6255L 降压恒压芯片 高性价比48V 60V 72V 80V转5V2A的电动车手机支架

发布时间:2024-8-22 09:54    发布者:HHZHOUQIN
关键词: 惠海 , H6255L , 降压恒压芯片 , 高性价比48V , 60V
在这个快节奏的时代,外卖小哥如同城市的血脉,穿梭在大街小巷,为千家万户送去温暖与便捷。风雨无阻的他们,在烈日与暴雨中面临着诸多挑战。

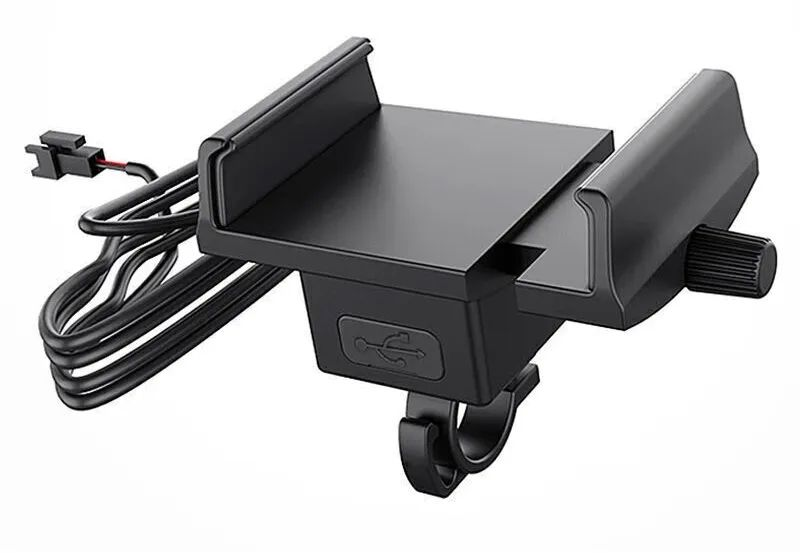

      惠海半导体推出一款电动车便携式手机支架内置USB接口为手机充电的降压恒压芯片H6255L高性价比方案,对充电器供电系统的安全、稳定、高效运行起到重要的作用。同时H6255L内置多重保护功能,在充电过程中可规避过压、过流、短路、高温等情况的发生。
01
H6255L芯片概述

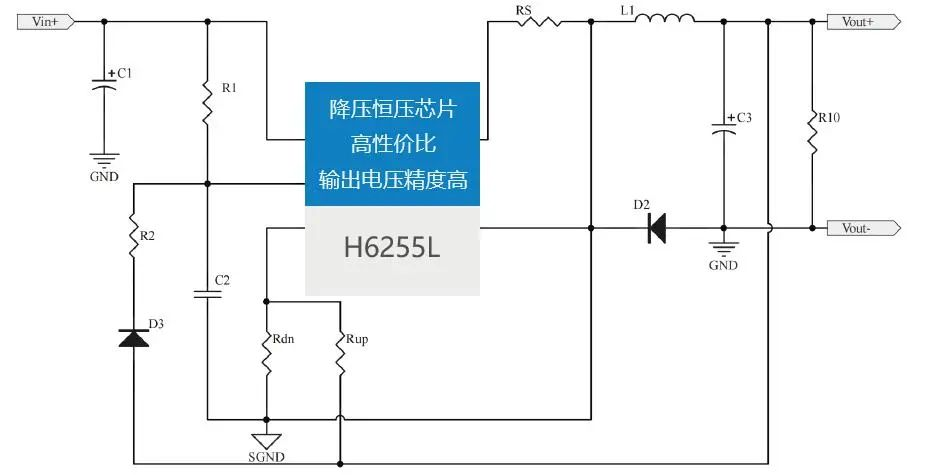

原理图

芯片特征
宽压12V-90V输入范围
支持输出电压最低可调至3.3V,电压精度高
典型的2A最大持续电流
转换效率最高可达95%,输出线损电压补偿
线性和负载调整率良好,动态响应优异
软启动(SS)、过流保护(OCP)、过热保护(OTP)、短路保护(SCP)
性价比高,方案稳定,不烧手机
可满足48V 60V 72V 80V转5V2A的手机充电应用

芯片介绍
H6255L是一种内置100V耐压MOS,支持输入高达90V的高压降压开关控制器,可以向负载提供2A的连续电流。H6255L支持输出恒定电压,可以通过调节VFB采样电阻来设置输出电压,同时支持最大电流限制,可以通过修改CS采样电阻来设置输出电流最大值。







02
H6255L测试波形

纹波测试
纹波小:
当Vin=12-80V Vout=5V/2A时,H6255L纹波不到60mV,纹波很小。

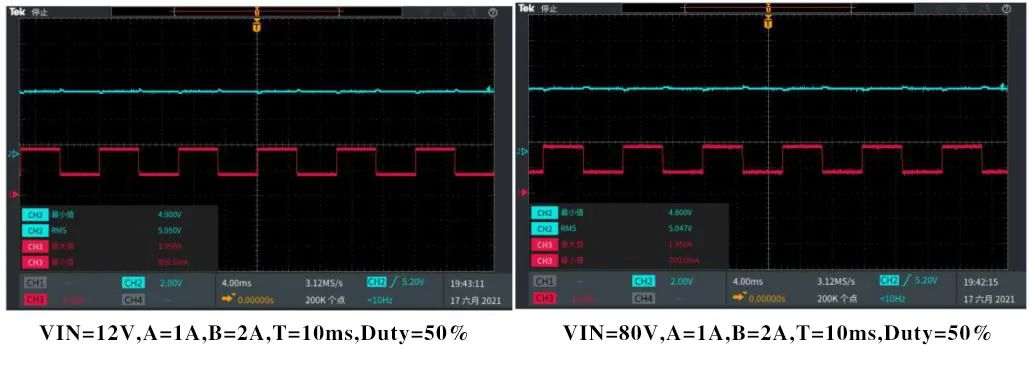

动态响应测试
8.22-4.png 8.22-5.png

负载阶跃变化时,输出电压能迅速准确地跟随变化,动态响应优异

打火测试
打火,热拔插应用:
H6255L输入80V输出5V2A进行打火,热拔插测试,经过1000次打火测试,芯片不会损坏,电路输出正常。

H6255L典型应用:
恒压电源、汽车充电器、电池充电器、电动自行车、扭扭车、电动车手机充电、MCU模块供电、电动汽车变流器、车载仪表、GPS



03
同系列全家福

04
总结
      综上所述,H6255L可以实现安全、高效、智能地为电子设备进行充电的功能,同时能够适应不同的充电需求和电源条件。让大家骑行时保持手机充足的电量,放心出行无后顾之忧!
