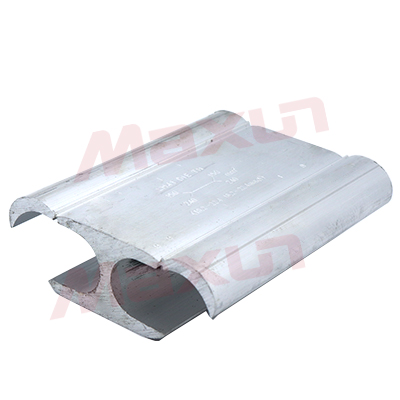

LH JH 系列 H型线夹

15058355869

LH JH 系列 H型线夹

概述LH 系列异形并沟线夹适用于架空电线路中导线的非承力接续与分支，与绝缘罩配套使用起防护绝缘作用。
结构特点? 电阻小，节约电能，运行安全可靠;
? 采用专用安装工具，保证了安装质量;
? 适用于各种导线之间的连接。

选型表

Instructions for ordering

H 型线夹选型表

规格 型号	规格				压接		主要尺寸（mm）			硅橡胶绝缘 护罩型号
	主线		支线		压膜	次数	长度 (L)	宽度 (B)	厚度 (C)
	外径(mm)	截面积 (mm2)	外径(mm)	截面积 (mm2)
LH11(JH-1)	3.8 ～ 8.2	16 ～ 50	3.8 ～ 8.2	16 ～ 50	0	3	38	46	16.3	LH-1/3(Z)
LH21(JH-2)	8.3 ～ 14.0	50 ～ 95	3.8 ～ 10	16 ～ 50	D	3	48	64	22.4	LH-1/3(Z)
LH22(JH-3)	8.3 ～ 14.0	50 ～ 95	8.3 ～ 14.0	50 ～ 95	D	5	60	68	22.4	LH-1/3(Z)
LH31(JH-4)	11.6～ 22.4	95 ～ 240	3.8 ～ 1	16 ～ 70	N	4	51	89	31.5	LH-4/6(Z)
LH32(JH-5)	11.6～ 22.4	95 ～ 240	11.6 ～ 16.0	70 ～ 150	N	4	51	94	31.5	LH-4/6(Z)
LH41(JH-6)	11.6～ 22.4	95～ 240	16.2 ～ 22.4	95 ～ 240	N	5	89	97	31.5	LH-4/6(Z)
