触摸芯片技术在现代电子设备领域发挥着重要作用，其核心优势体现在消除了对物理按键的依赖、具备高灵敏度，以及经济性和耐用性方面。这些优势不仅推动了人机交互界面的创新，也促进了该技术的广泛应用和发展。

作为汤诚科技旗下的关键产品之一，触摸芯片已在多个设备制造行业中实现应用，其中包括智慧矿山项目，在过去此项目大多选用的是TI TSC2007，然而随着国内生产持续进步与升级，现如今大多数已转向使用汤诚TCS2007。

此领域展示了该技术在促进工业自动化和提高效率方面的潜力。在智慧矿山项目中，触摸芯片的应用不仅提高了操作效率和准确性，还增强了设备的安全性。通过精准的触控响应，矿工可以更便捷地控制机械设备，减少了传统物理按键可能带来的故障风险。

矿用隔爆型真空馈电开关，通过主回路、控制回路和保护电路的协同工作，有效保障了煤矿井下供电系统的安全与可靠。在主回路中，利用真空断路器实现电路的接通与分断；而控制回路则由隔离开关、电源变压器、断路器的常开常闭触点等元件构成，主要负责控制主回路的通断状态。至于保护电路部分，则涵盖了漏电、过载、短路、欠压、过压等多种保护功能以及漏电闭锁功能，确保设备在遇到故障时能够迅速切断电源，从而最大程度地保证供电系统的安全稳定运行。

— 产品介绍 —TCS2007 是一款4线制电阻式触摸屏控制器，内含12位分辨率A/D转换器，能通过执行两次A/D转换查出被按的屏幕位置，除此之外，还可以测量加在触摸屏上的压力。内部自带2.5V参考电压。在2.7V的典型工作状态下，关闭参考电压，功耗可小于0.75mW。

— 芯片特性 —

• 工作电压范围为 1.6V～5.5V
• 内建 2.5V 参考电压源（开启时，电源电压需要大于 2.6V）
• 采用 2 线制 I2C 通信接口
• 具有自动 power down 省电功能
• -40~85℃工作温度范围
• TSSOP16 封装

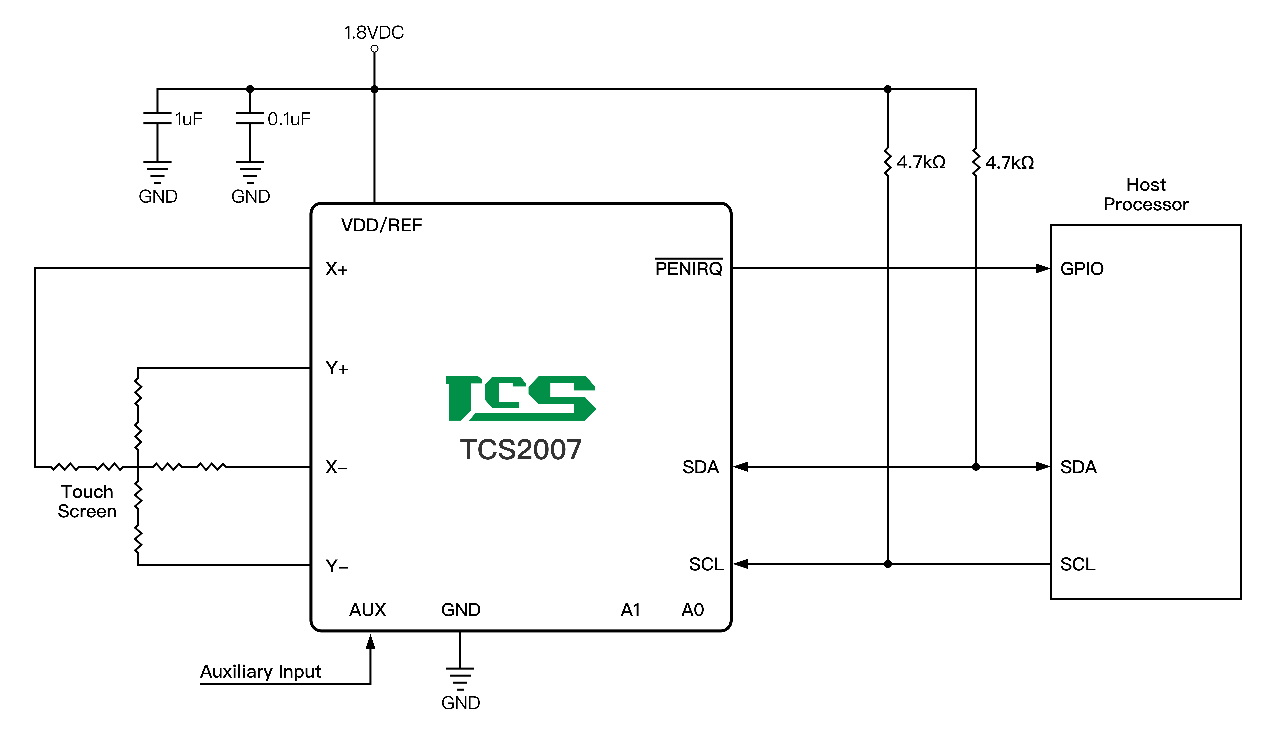

— 典型应用图 — — 原理框图 —

— 基本原理描述 —

TCS2007 是一种典型的逐次逼近型模数转换器（SAR ADC），包含了采样/保持、模数转换、串口数据输出等功能。同时芯片集成有一个 2.5V 的内部参考电压源，工作时使用外部时钟。采用单电源供电，电源电压范围为1.6V～5.5V。参考电压值直接决定 ADC 的输入范围，参考电压可以使用内部参考电压。X、Y、Z 模拟信号经过片内的控制寄存器选择后进入 ADC，ADC 可以配置为单端或差分模式。作为触摸屏应用时，应该配置为差分模式，这可有效消除由于驱动开关的寄生电阻及外部的干扰带来的测量误差，提高转换精度。

— 结束语 —

汤诚科技致力于持续提升人机交互体验，‌身影遍布多个领域。‌我们拥有丰富的量产经验，‌在技术上不断精益求精。‌未来，‌汤诚将继续不断升级和创新，‌推动各行业交互方式实现持续革新。‌
