适用于GOP TFT-LCD面板的电平转换 - iML7276
发布时间：2024-8-6 09:13
发布者：liao775a
|

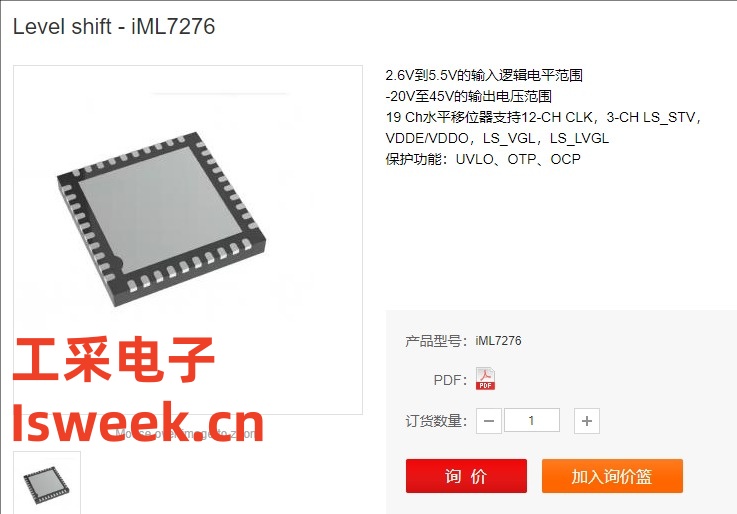

工采电子代理的国产电平转换芯片 - iML7276是一个19通道高压水平移位器的应用程序。该设备将由定时控制器（TCON）产生的逻辑电平信号转换为由显示面板使用的高电平信号。该设备采用WQFN-40L 5x5封装，适用于GOP TFT-LCD面板。
液平转换器被设计用于产生高压信号来驱动TFT-LCD面板。iML7276包括8个GOA输入信号（CPV1到CPV2、STV0、STV1A、STV1B、LC、tenet、DIS_SENSE）、19- CH GOA输出信号(12CLK、LS_STV0、LS_STV1A、LS_STV1B、VDDE、VDDO、LS_VGL和LS_LVGL。它还集成了复位功能。只要DVDD达到放电水平，所有通道都会被拉到VGH。 iML7276提供了19通道电位转换器，设计来驱动GOA面板。该设备将由定时控制器（TCON）产生的逻辑电平信号转换为GOA面板所要求的高电平信号。 当DVDD超过UVLO时，压缩GOA逻辑的内部信号ENA将会很高。电位移位器CLK1~CLK12，LS_LVGL的输出应该遵循LVGL电位，因为DVDD超过了UVLO。水平转换器LS_STV0、LS_STV1A和LS_STV1B的输出应该遵循LVGL水平，因为VDD超过了UVLO。VDDE和VDDO的液位转换器的输出应遵循LC瞬态一个VGH2和其他LVGL，因为VDD超过UVLO。在超过DVDD UVLO上升后，CLK1到CLK12直到接收到第一个STV1A/1B上升边缘后才会输出。在DVDD>DVDD_UVLO上升和LC上升边缘后，VDDE和VDDO将遵循LC真值表的瞬态变化。 推荐的上电序列为DVDD（2.6至5.5V）→LVGL→VGL→VGH1/2或VDD（2.6至5.5V）→LVGL=VGL→VGH1/2。 Level shift - iML7276的特性： 2.6V到5.5V的输入逻辑电平范围 -20V至45V的输出电压范围 19 Ch水平移位器支持12-CH CLK，3-CH LS_STV，VDDE/VDDO，LS_VGL，LS_LVGL 保护功能：UVLO、OTP、OCP 支持2 IN，4/6/8/10/12 CLK OUT CLK费用共享和GPM功能 I2C接口 断电放电选项 符合RoHS标准和无卤素标准 封装引脚配置：
工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的电平转换芯片（Level shift）产品信息。 了解更多关于电平转换芯片（Level shift）的技术应用，请联系：133 9280 5792(微信同号)
|
