一款DC双向马达驱动电路的桥式驱动芯片 - SS6286L
发布时间：2024-7-30 09:34
发布者：liao775a
|
工采电子代理的国产电机驱动芯片 - SS6286L是一款DC双向马达驱动电路，它适用玩具类别的电机驱动、自动阀门电机驱动、电磁门锁驱动等。它有两个逻辑输入端子用来控制电机前进、后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同时，他还具有内置二极管能释放感性负载的反向冲击电流。

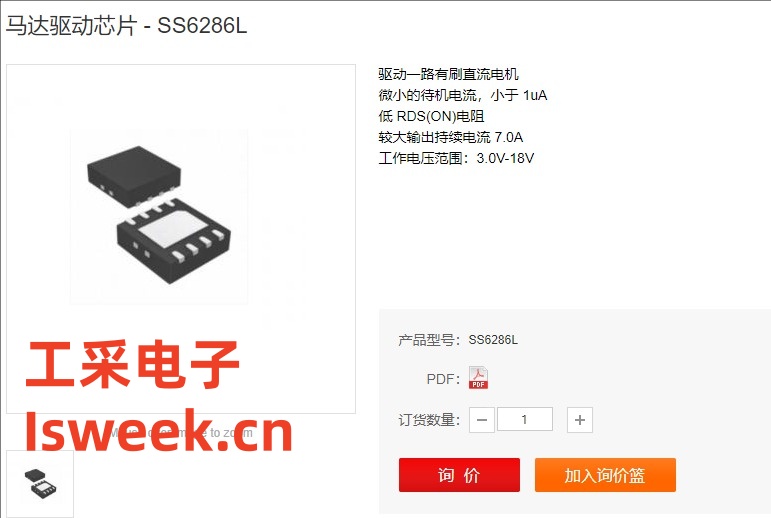

SS6286L电源电压20V，输出持续电流7.0A，工作温度：-25~+85℃，储存温度：-55~+150℃，18V/7A桥式驱动芯片。 SS6286L的封装形式是DFN4X4-8L，符合ROHS规范，引脚框架100%无铅。 使用此IC时，当IC温度超过160℃（典型值），此是内置设计的IC过热保护电路会强制关闭部分驱动MOS晶体管，确保客户产品的安全。当IC温度降至120℃（典型值）是，IC会迅速自动恢复开始工作。 马达驱动芯片 - SS6286L的特性： 驱动一路有刷直流电机 微小的待机电流，小于1uA 低 RDS(ON)电阻 较大输出持续电流7.0A 工作电压范围：3.0V-18V 有紧急停止功能 有过热保护功能 有过流限流及短路保护功能 封装： DFN4X4-8L 典型应用电路图：
应用电路上的挂载组件，说明如下： C1, C2为VCC输入电容 1）吸收马达向电源释放的能量，稳定电源电压，避免IC因脉冲电压过高而被直接击穿，且有滤波之功能。 2）在马达启动的瞬间，能释放电流，帮助马达迅速启动。 3）VCC输入电容C2的选择需依照VCC的电压稳定性及马达负载电流大小去选择电容，如果VCC的电压纹波。 较大或是马达负载电流较大，则须选择更大的电容值。 4）在PCB配置上C1, C2 电容需要尽量靠近VCC。 BI, FI输入端建议不要悬空，避免高温时，由于IC本体P/N结面间存在微弱漏电流，该漏电流流过下拉电阻会导致悬空引脚的输入电位由低电位变高电位，造成电路输出错误的信号。 工采网提供各类【步进电机-直流有刷电机-无刷电机】驱动芯片可完全PIN TO PIN兼容替代TI德州仪器-NXP-ST意法-ON安森美-MPS芯源-ROHM罗姆-英飞凌等众多品牌电机驱动芯片.欢迎联系“在线客服”获取相关商品、询价单，申请样品，期待您的光临。 深圳率能半导体在电机驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多电机驱动的技术资料，欢迎致电联系：133 9280 5792(微信同号)
|
