浅析电容式触控技术
发布时间：2012-2-26 21:38
发布者：1770309616
关键词：
电容式触控技术
|
一个触摸板通常由多条导电的条状数组形成的电容组成，手指的出现可以改变接局部的电容。对电极进行顺序的扫描，得到一组能够反映当前电容值的相应的数值，使用相应的算法来检测一个手指或多个手指的出现（触摸）。

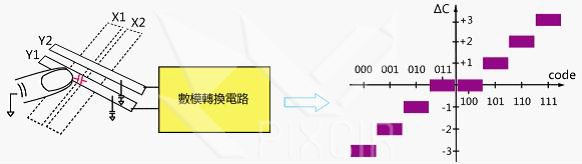

图5-1 触摸板操作示意图 下面介绍一下常见的检测方法：

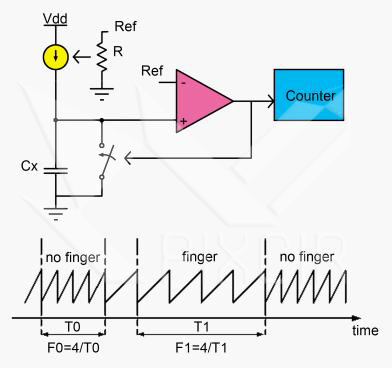

图5-2 绝对电容检测扫描方法 通常采用恒流源给电容充电的方法，其振荡周期为CV/I。电容Cx在没有手指触摸的时候小于有手指触摸的时候，这样有手指触摸时的振荡频率小于没有手指触摸时的振荡频率。通常手指检测需要计数器统计数个周期，这样检测一根扫描线需要的时间就比较长，导致扫描速度慢。 PIXCIR的双端差分式的扫描方式（即相对电容1方法）结合核心算法，保证了在各种温度、湿度等大环境的改变下，数据不会有失真，这就是PIXCIR算法最有价值之处。
图5-3 PIXCIR使用的相对电容检测方法 PIXCIR的算法是基于空间导数的算法，这个检测信号既有正值也有负值。当一个从负值到正值转变时意味着一个手指的出现（可以改变方向检测，即：由正值变为负值）。

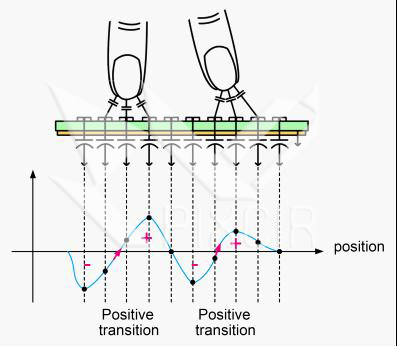

图5-4 检测数据示意图 位置检测是PIXCIR算法核心的部分，通过图5-4可以看出，PIXCIR的提取电容数据值既有正值也有负值，在正、负值有一次明显的变化，意味着有一个触控点。在完成这种趋势检测后可以确认是否被触控，有几个触控点等信息。图5-5是软件架构图，MCU运行的软件主要包括位置检测算法，降噪算法、手势识别等，并包含对Tango的配置程序，接口程序等。

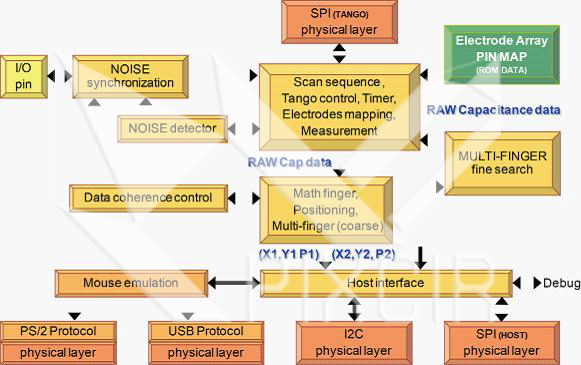

图5-5 MCU软件架构 |
