SCB-CW 系列 C型测温变压器线夹

万协电力科技

概述

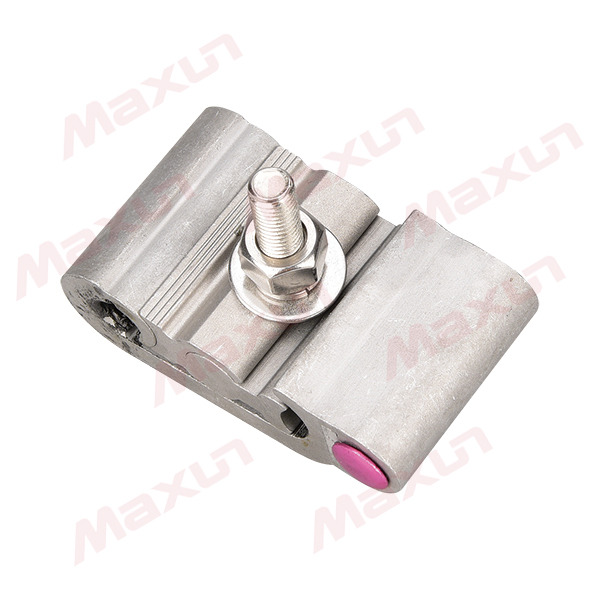

C 型测温变压器线夹（以下简称线夹）C 形壳体、内压块组件、紧固件、超温指示装置四部分构成。线夹是导线与变压器接续型电力金具，主要用于变压器进出线桩头；主体采用具用弹性功能的C 型结构，导线热胀冷缩时，线夹能始终保持与导线之间持久恒定的接触压力，达到接续连接的最佳效果。超温指示装置选用高亮洋红色，方便远距离观测；线夹满足多种不同规格的导线，通用性强，适用泛围广。
产品特点
? 线夹壳体由特殊铝合金制造，线夹与导线接触面积大，直流电阻比率在0.9 以下；
? 采用不锈钢紧固件，连接可靠，夹紧力恒定；
? 线夹与变压器进出线桩头连接方式采用开口压缩抱紧结构，确保接点经过热胀冷缩的运行环境后能有效的保持压接力；
? 线夹的各电气接触面上涂有电力导电脂，过载能力达到额定电流2 倍以上；
? 线夹的热循环性能优良，始终保持在直流电阻比率1 以下；
? 线夹的内压块组件有防脱落功能，保证组件在安装过程中不会散落；
? 测温动作元件选用高精度双金属片，变压器线夹类、设计温度为95~100℃动作；
? 测温元件和超温指示装置与C 形壳体设计为一体，以确保测温系统的准确性；
? 超温报警指示杆为高亮洋红色，动作后指示明显直观，易于观察；
? 超温报警装置动作准确灵敏，动作后可手动复位重复使用；
? 线夹组装成一活动整体，左右压块相互扣合，不会脱落，便于施工人员高空作业。

安装说明
? 确定型号：仔细核对导线与线夹上所标型号是否一致，如：型号SCB-122CW，M12表示变压器出头螺杆为M12，JKLYJ35为接出导线。
? 固定“g”形件：将“g”形件按顺时针方向拧到变压器出头螺杆上，“g”形元件螺纹拧满并向外伸出即可。规定：母块与变压器弧面配合，公块与导线配合，把铰接块拿出，使其成拱状（两铰块转成一定角度）。
? 放好导线和螺栓：把导线放入“g”形件线槽中，根据弧面与导线放入成弓形的铰接块（注意：铰接块不必分开，弓形向外）。从“g”形件背面插入螺栓，使螺栓位于铰接块顶部的中间位，用扳手拧紧螺栓。
? 确认是否装好：在拧紧螺栓时，在最后几个螺牙应有明显受力感，把铰接压块压平，顶住“g”形元件即可，“g”形元件应有微微变形。注：安装完后用手拉或扳导线和出头，看导线和出头是否已压紧。
? 拆卸：松开螺栓，在压块与“C”件间插入螺丝刀，用力向上撬，使压块向上拱即可。
