I2C接口+高度集成的电源管理芯片（PMIC）-iML1942
发布时间：2024-7-5 09:25
发布者：liao775a
|
工采网代理的国产电源管理芯片 - iML1942是一个高度集成的电源管理IC为TFT液晶面板。它具有完整的I2C接口来编程各种参数。该设备包括一个针对AVDD的电流模式升压调节器，一个针对VBK1的同步升压转换器。VGL可选的反相转换器或负电荷泵调节器，VSS1负线性调节器，可选的增压调节器或电荷泵调节器VGH与温度补偿输出，VCOM1可编程DACVOCM2VOCM和14通道可编程伽马放大器。

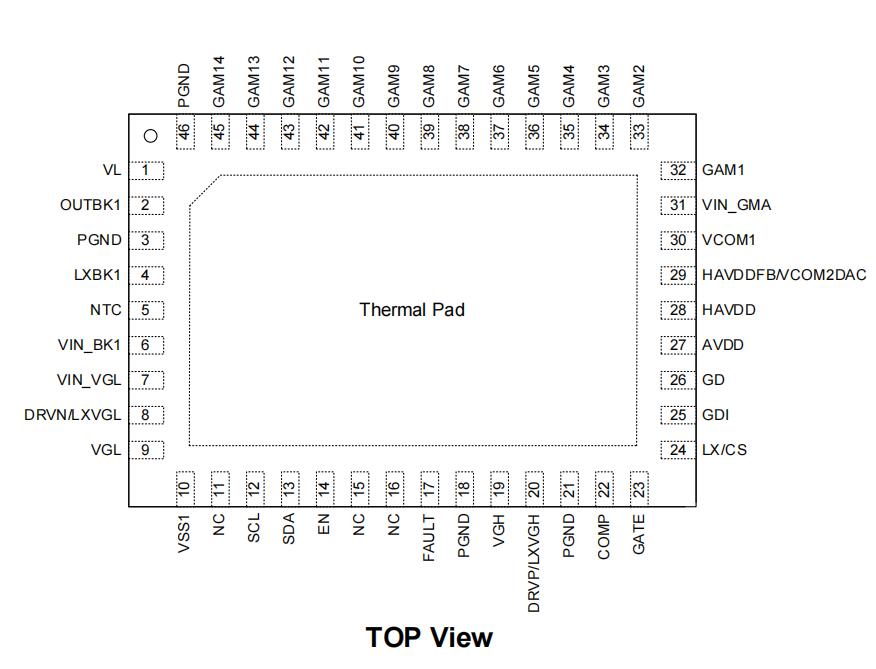

温度补偿输入引脚。将NTC热敏电阻和电阻连接到此引脚上，以控制VGH/VGL电压的斜率，以进行温度补偿。 PMIC - iML1942设备包括各种保护功能，如输入欠压锁定（UVLO）和过温关闭（OTP）。输出端包括欠压保护（UVP）和短路保护（SCP）。 iML1942有一个WQFN 46针6.5 mm X 4.5 mm，底部暴露的热垫，以提供较佳的散热。该设备的额定工作范围为-40至+85°C温度范围。 电源管理芯片 - iML1942的特性： 8.6V至14.7V的电视输入电源电压范围 4.3V至6V的输入电源电压范围为MNT 全I2C接口控制 AVDD、VBK1、VGH、VGL、1位可选择切换频率（500 kHz/750kHz） 可选的内部或外部MOSFET驱动器增压调节器的AVDD： - 13.5V至19.8V的输出电压范围 VBK1的同步吸盘调节器： - 1.8V至3.35V的输出电压范围 用于HAVDD的大电流可编程放大器： - 7位分辨率 - ±200mA输出短路电流 可选的反向调节器转换器或充电泵调节器的VGL： - -3V至-18V的输出电压范围 - 温度补偿输出 VSS1的负线性调节器： - -3V至-16V的输出电压范围 - 采购和连接能力 可选的增压调节器或更换泵调节器的VGH： - 20V至45V的输出电压 - 温度补偿输出 封装： -WQFN 6.5x4.5-46 -WQFN 6x6-48L 封装引脚配置：
工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的电源管理芯片（PMIC）产品信息。 了解更多关于国产电源管理芯片（PMIC）的技术应用，请联系：133 9280 5792(微信同号)
|
