国产多路测温数字温度传感芯片M401可Pin-Pin替换TMP423
发布时间：2024-6-28 09:18
发布者：liao775a
|

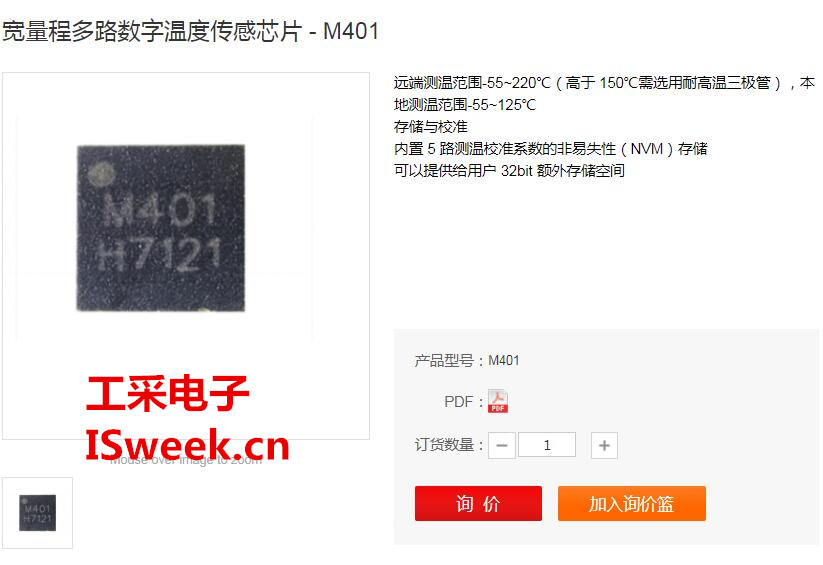

由工采网代理的数字温度传感芯片 - M401是一款包含一路内部本地测温及四路外部远端测温三极管（NPN 、PNP）或者二极管的数字温度传感器；芯片采用新的CMOS数模混合工艺，远端测温范围可达-55℃～220℃；芯片内置测温驱动电路、调理、ADC 转换、温度计算、校准补偿、非易失性存储、电源管理等单元，通过I2C数字总线输出，并提供报警接口信号。
M401提供温度测量数据的偶校验（EVEN）功能，本地和远程温度传感器的温度测量数据都是用14位二进制补码表示，其中低5位为小数，其分辨率为0.0625°C），较大表示范围从-256℃到 255℃；另外，还提供远端测温三极管或二极管开路及短路检测功能。 M401不仅提供温度测量数据的偶校验（EVEN）功能；另外还提供远端测温三极管或二极管开路及短路检测功能；寄存器可以通过给寄存器（0x35）写入0xEE来进行软件复位，软件复位可以将所有的寄存器恢复到默认值；提供关闭模式来关断测温电路，每个测温通道也可以被单独开启或关闭来灵活配置。 工业和电表行业需要使用远端测温芯片，原理为外接三极管利用PN节温度和带隙电压的比例关系测温，设计灵活满足分布式测温需求。 一、行业内之前使用TI TMP423较多，针对国内远端测温需求工采网代理的国产品牌MYSENTECH推出了更高性能的宽量程多路数字温度传感芯片 - M401，具体对比如下： 1、远端测温点更多： M401带4路远端测温，TMP423只有3路，加上本地的1路可以实现5路测温功能。同时带两位I2C地址位，可以实现多芯片组网功能，做到更多点测温。
2、测温范围更宽： 温度传感芯片 - M401支持200℃高温，TMP423只有150℃；温度范围主要由三极管的耐温性能决定，M401内置14位ADC，相比于TMP423的12位分辨率能支持更高温度范围的采集处理。 3、M401带温度报警接口，TMP423没有： M401带温度阈值报警接口，支持高温和低温报警；配置灵活，5路通道全部支持报警功能。 二、M401的使用： 作为数字化的测温器件，I2C驱动比较简单，难点在于根据使用的外接三极管性能不同，出厂前需要做温度校准工作把校准参数写到EEPROM里面。M401的校准流程如下面所示： 1、设定恒温箱温度T1，测试多个温度取平均得到TM1；设定恒温箱温度T2，测得多个温度取平均得到TM2； 2、计算N因子：N=INT(((T2-T1)/(TM2-TM1)-1) *8192) 3、计算偏移因子Tos，Tos=T1-TM1*(T2-T1)/(TM2-TM1) 4、将N和Tos参数写入对应的寄存器RTxOSH、RTxOSL、RTxN即可。 高精度温度传感芯片 - M401的特点： 1、远端测温范围-55~220℃（高于 150℃需选用耐高温三极管），本地测温范围-55~125℃ 2、存储与校准： 内置5路测温校准系数的非易失性（NVM）存储 可以提供给用户 32bit 额外存储空间 3、高可靠性设计：I/O 抗毛刺滤波 -测温端开短路检测 -温度数据奇偶校验 4、2-bit I2C 地址位，可用于多点测量总线 5、有2路过热阈值判断及报警功能 6、测温精度： –40℃至+125℃范围内误差<2.2℃ -55℃至+220℃范围内误差<4.5℃（单路远端测温） 7、感温分辨率：0.03125℃（14-bit ADC） 8、低功耗设计： -35μA 1 秒钟/次 周期性测量 -3μA 待机电流 在温湿度传感芯片领域，浙江MYSENTECH便是国产品牌中的佼佼者。可广泛应用于：电表、机房、工业过程控制等多节点温度监控、汽车电子、智能厨电等领域，了解更多关于浙江MYSENTECH温湿度传感芯片的技术应用，请联系：133 9280 5792(微信同号)
|
