30V转5V3.5A大电流芯片 30降压12V3.5A DCDC低功耗恒压IC-H4012-车充芯片
发布时间：2024-6-14 18:17
发布者：HHZHOUQIN
关键词：
30降压12V3.5A
|

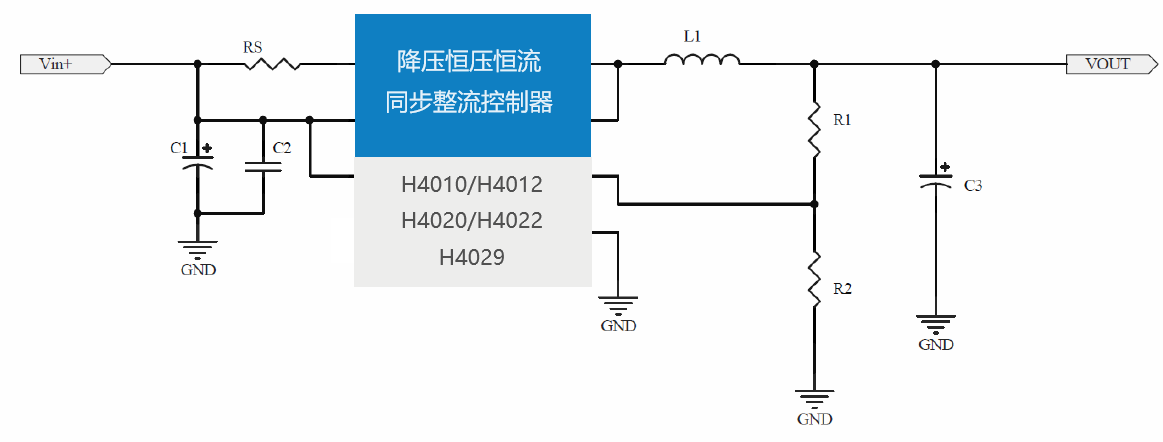

H4012芯片是一款同步降压型DC-DC转换器，为高效率和大电流应用设计。它内置了30V耐压的MOS，并支持3.5A的持续输出电流，使得它在需要高功率输出的应用中表现出色。此外，H4012的输出电压可调，可支持100%占空比，通过调节FB端口的分压电阻，可以输出2.5V到24V的稳定电压，从而满足各种应用的需求。 H4012具有优异的恒压/恒流（CC/CV）特性，采用高端电流模式的环路控制原理，实现了快速的动态响应。其工作开关频率为170kHz，有助于减少电磁干扰（EMI），提高系统的稳定性。同时，H4012还具备多种保护功能，如短路保护（SCP）、过热保护（OTP）和欠压保护（UVLO），以确保在异常情况下能够安全地关闭电源。 在典型应用中，H4012非常适合用于汽车充电器、照明灯、便携式设备供电电源以及电池充电器等场景。它的高效率和大电流输出能力使得这些应用能够稳定和高效地运行。此外，H4012的ESOP-8封装和功率散热焊盘设计也有助于提高系统的散热性能，确保芯片在长时间高负载运行时的稳定性和可靠性。 应用电路原理图：
|
