超低功耗抗干扰LCD液晶段码显示屏驱动芯片VKL092Q QFN32 4*4mm超小体积，VINKA/永嘉原厂直供，提供FAE技术支持

18824662436

产品品牌：永嘉微电/VINKA
产品型号：VKL092Q
封装形式：QFN32（4*4mm超小体积）
产品年份：新年份
联 系 人：陈锐鸿
联 系 QQ：3618885898
联系手机：18824662436
原厂直销，样品免费，技术支持，价格优势。

概述：
VKL092Q是一个点阵式存储映射的LCD驱动器，可支持最大92点（23SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

特点：
• 工作电压：2.5-5.5V
• 内置32kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）为1/4
• 帧频80Hz
• 省电模式（通过关显示和关振荡器进入）
• 可配置4种功耗模式
• I2C通信接口
• 显示模式23x4
• 3种显示整体闪烁频率
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（≤(VDD-VLCD)）
• 内置上电复位电路(POR)-TEST2接低电平使能
• 低功耗、高抗干扰

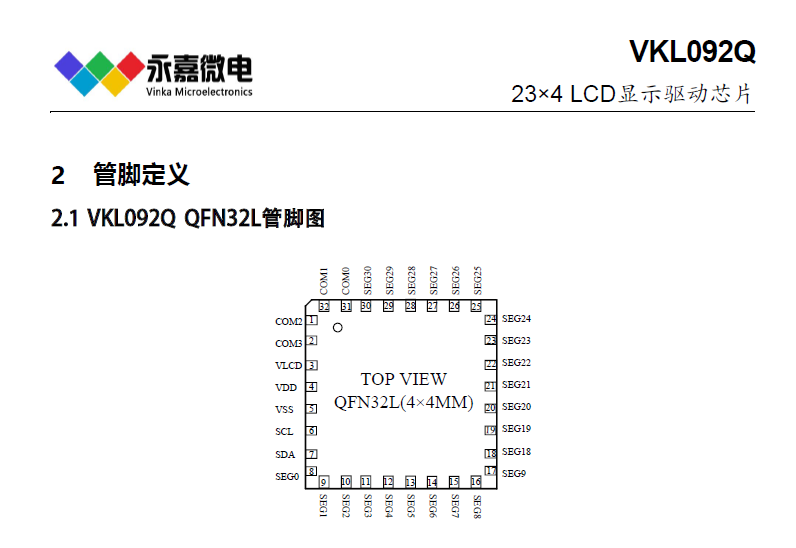

• 封装QFN32 (4.0mm x 4.0mm PP=0.4mm)
VKL092Q_V1.3-CN.pdf (5.29 MB)

2024-6-6 10:06 上传

点击文件名下载附件

VKL060_V1.3-CN.pdf (2.09 MB)

2024-6-6 10:05 上传

点击文件名下载附件

VKL076_V1.3-CN.pdf (2.36 MB)

2024-6-6 10:05 上传

点击文件名下载附件

VKL128_V1.3-CN.pdf (2.6 MB)

2024-6-6 10:06 上传

点击文件名下载附件

VKL144A'B_V1.3-CN.pdf (2.72 MB)

2024-6-6 10:06 上传

点击文件名下载附件

VKL144C_V1.3-CN.pdf (2.58 MB)

2024-6-6 10:06 上传

点击文件名下载附件

LCD/LED控制器及驱动器系列芯片简介如下：

RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V   6seg*4com  6*3  6*2    偏置电压1/2 1/3   S0P16  省电模式
VK1056B  2.4V～5.2V   14seg*4com   14*3  14*2   偏置电压1/2 1/3   SOP24  省电模式
VK1056C  2.4V～5.2V   14seg*4com   14*3  14*2    偏置电压1/21/3   SSOP24 省电模式
VK1072B  2.4V～5.2V   18seg*4com   18*3  18*2    偏置电压1/21/3   SOP28  省电模式
VK1072C  2.4V～5.2V   18seg*4com 18*3  18*2    偏置电压1/2 1/3   SOP28  省电模式
VK1072D  2.4V～5.2V   18seg*4com 18*3  18*2   偏置电压1/2 1/3  SSOP28 省电模式
VK1088B  2.4V～5.2V   22seg*4com 22*3   22*2   偏置电压1/2 1/3 QFN32（4*4mm PP=0.4mm）超小体积
VK1128C    2.4V～5.2V    32seg*4com   32*3    32*2    偏置电压1/2 1/3 QFN48 (5*5mm PP=0.35mm)超小体积
VK0192M   2.4V～5.2V   24seg*8com              偏置电压1/4      LQFP44省电模式
VK0256   2.4V～5.2V   32seg*8com            偏置电压1/4     QFP64  省电模式
VK0256B  2.4V～5.2V   32seg*8com             偏置电压1/4     LQFP64 省电模式
VK0256C  2.4V～5.2V   32seg*8com            偏置电压1/4    LQFP52 省电模式
VK0384   2.4V～5.2V     48seg*8com             偏置电压1/4       LQFP64 省电模式
VK1621     2.4V～5.2V   32seg*4com 32*3 32*2        偏置电压1/2 1/3    LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)          省电模式
VK1622    2.4V～5.2V   32seg*8com              偏置电压1/4   LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623    2.4V～5.2V   48seg*8com              偏置电压1/4      LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1625   2.4V～5.2V   64seg*8com            偏置电压1/4      LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃)  省电模式

VK1626   2.4V～5.2V  48seg*16com            偏置电压1/5      LQFP100/QFP100；DICE/DIE裸片(绑定COB)  省电模式

———————————————————————————————————————————————————

VK2C21A  2.4～5.5V  20seg*4com 16*8  偏置电压1/31/4  I2C通讯接口  SOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C21AA  2.4～5.5V  20seg*4com  16*8  偏置电压1/3 1/4 I2C通讯接口   SSOP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C21B  2.4～5.5V  16seg*4com  12*8  偏置电压1/31/4  I2C通讯接口  SOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C21BA  2.4～5.5V  16seg*4com  12*8  偏置电压1/31/4  I2C通讯接口  SSOP24；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C21C  2.4～5.5V  12seg*4com  8*8   偏置电压1/3 1/4  I2C通讯接口 SOP20；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C21D  2.4～5.5V  8seg*4com  4*8  偏置电压1/3 1/4  I2C通讯接口  NSOP16；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C22A  2.4～5.5V    44seg*4com      偏置电压1/2 1/3  I2C通讯接口  LQFP52；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C22B  2.4～5.5V  40seg*4com     偏置电压1/2 1/3  I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C23A  2.4～5.5V  56seg*4com   52*8 偏置电压1/3 1/4  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)    高抗干扰/抗噪/低功耗
VK2C23B  2.4～5.5V  36seg*8com     偏置电压1/3 1/4   I2C通讯接口  LQFP48；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C24A  2.4～5.5V  72seg*4com  68*8 60*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP80；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
VK2C24B  2.4～5.5V  56seg*4com  52*8 44*16  偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃)     高抗干扰/抗噪/低功耗
——————————————————————————————————————————————————

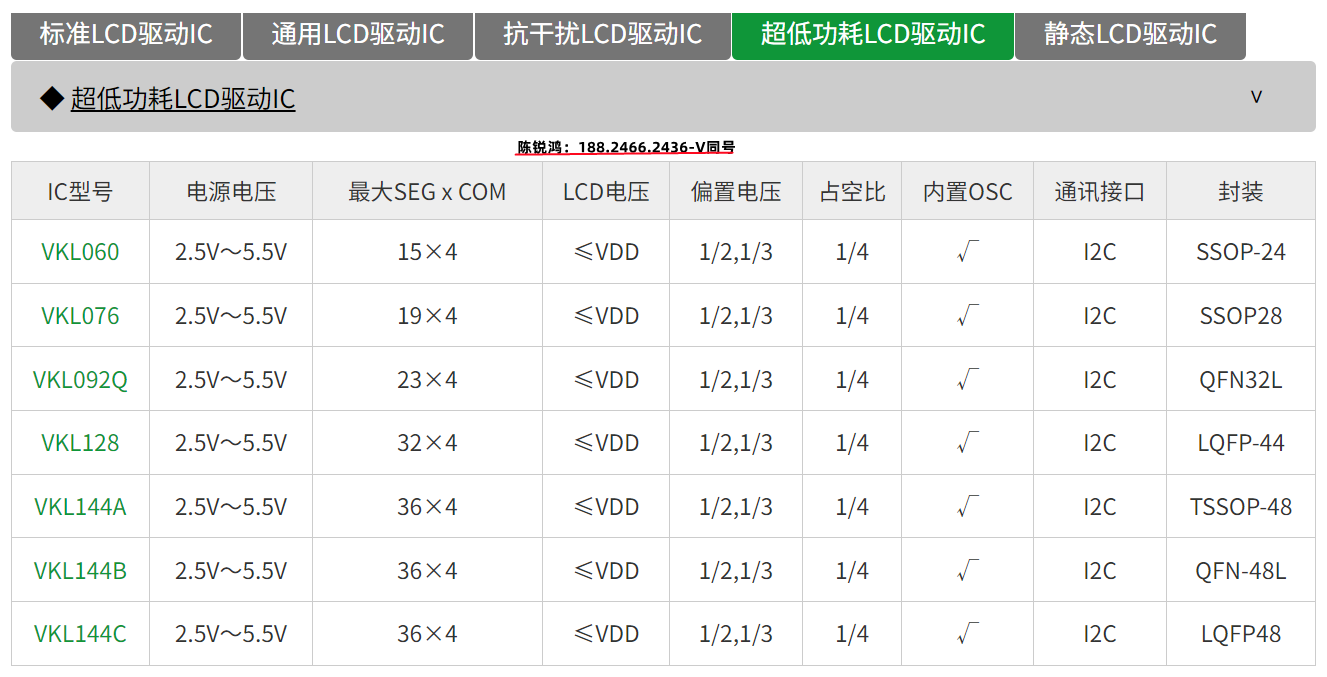

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5～5.5V 15seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP24  超低功耗/抗干扰
VKL076   2.5～5.5V 19seg*4com  偏置电压1/2 1/3  I2C通讯接口 SSOP28  超低功耗/抗干扰
VKL128   2.5～5.5V 32seg*4com  偏置电压1/2 1/3  I2C通讯接口 LQFP44  超低功耗/抗干扰
VKL144A  2.5～5.5V 36seg*4com  偏置电压1/2 1/3  I2C通讯接口 TSSOP48 超低功耗/抗干扰
VKL144AB   2.5～5.5V 36seg*4com   偏置电压1/2 1/3   I2C通讯接口  TSSOP48 超低功耗/抗干扰
VKL144B  2.5～5.5V  36seg*4com  偏置电压1/21/3  I2C通讯接口 QFN48(6*6超小体积) 超低功耗/抗干扰
VKL144C    2.5～5.5V  36seg*4com  偏置电压1/21/3   I2C通讯接口  LQFP48 超低功耗/抗干扰
VKL144D    2.5～5.5V  36seg*4com   偏置电压1/2 1/3   I2C通讯接口  SSOP48  超低功耗/抗干扰
——————————————————————————————————————————————————

(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)

LCD驱动、液晶显示IC、LCD显示、液晶显示、显示LCD、段码液晶屏驱动、LCD液晶显示、段码屏LCD驱动、LCD显示驱动芯片、LCD显示驱动IC、液晶驱动原厂、LCD屏驱动、液晶屏驱动、驱动LCD、驱动液晶、LCD驱动控制器、液晶显示驱动原厂、段码LCD驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示IC、液晶驱动IC、液晶驱动芯片、LCD芯片、液晶芯片、液晶驱动控制器、液晶IC、段码驱动显示IC、笔段式液晶驱动、LCD液晶显示驱动、液晶LCD显示驱动、段码屏驱动厂家、段码驱动IC、段码驱动芯片、段码屏显IC、LCD显示IC、笔段式LCD驱动、LCD显示芯片、段码屏显示IC、段码屏显示芯片、LCD段码液晶驱动、段码LCD液晶驱动、段码驱动原厂、液晶显示芯片、段式液晶驱动、段码显示IC、LCD液晶屏驱动、笔段LCD驱动、LCD段码屏驱动、液晶屏驱动IC、液晶屏驱动芯片、液晶段码LCD驱动、液晶LCD段码驱动、LCD驱动器、液晶驱动电路、LCD驱动IC、断码LCD驱动、段码屏驱动原厂、LCD驱动厂家、LCD屏驱动IC、点阵式LCD驱动、LCD屏驱动芯片、点阵段码屏驱动、点阵液晶屏驱动、段码液晶驱动芯片、段码屏驱动、LCD驱动原厂、LCD驱动芯片、LCD段码驱动、LCD液晶驱动、液晶驱动IC原厂、液晶显示驱动IC、点阵LCD驱动、段式LCD驱动、LCD显示驱动、液晶显示驱动、段码液晶驱动
——————————————————————————————————————————————————
——————————————————————————————————————————————————
内存映射的LED控制器及驱动器

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28   恒流驱动
———————————————————————————————————————————————————

VK16K33A   3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：13*3    封装：SOP28    驱动电流大，适合高亮显示场合

VK16K33AA  3.0～5.5V   驱动点阵：128  共阴驱动：16段8位； 共阳驱动：8段16位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：13*3    封装：SSOP28  驱动电流大，适合高亮显示场合

VK16K33B  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：10*3    封装：SOP24  驱动电流大，适合高亮显示场合

VK16K33BA  3.0～5.5V   驱动点阵：96    共阴驱动：12段8位； 共阳驱动：8段12位    通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：10*3    封装：SSOP24 驱动电流大，适合高亮显示场合

VK16K33C   3.0～5.5V   驱动点阵：64    共阴驱动：8段8位；  共阳驱动：8段8位     通讯接口：SCL/SDA

静态电流/待机电流：typ.1mA/1μA   按键：8*3     封装：SOP20  驱动电流大，适合高亮显示场合

——————————————————————————————————————————————————

VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28

VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28

VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24

VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16

VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位       通讯接口：CLK/DAT

静态电流/待机电流：＜0.1mA/---    按键：7*4   封装：QFN16

VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO

静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16
——————————————————————————————————————————————————
