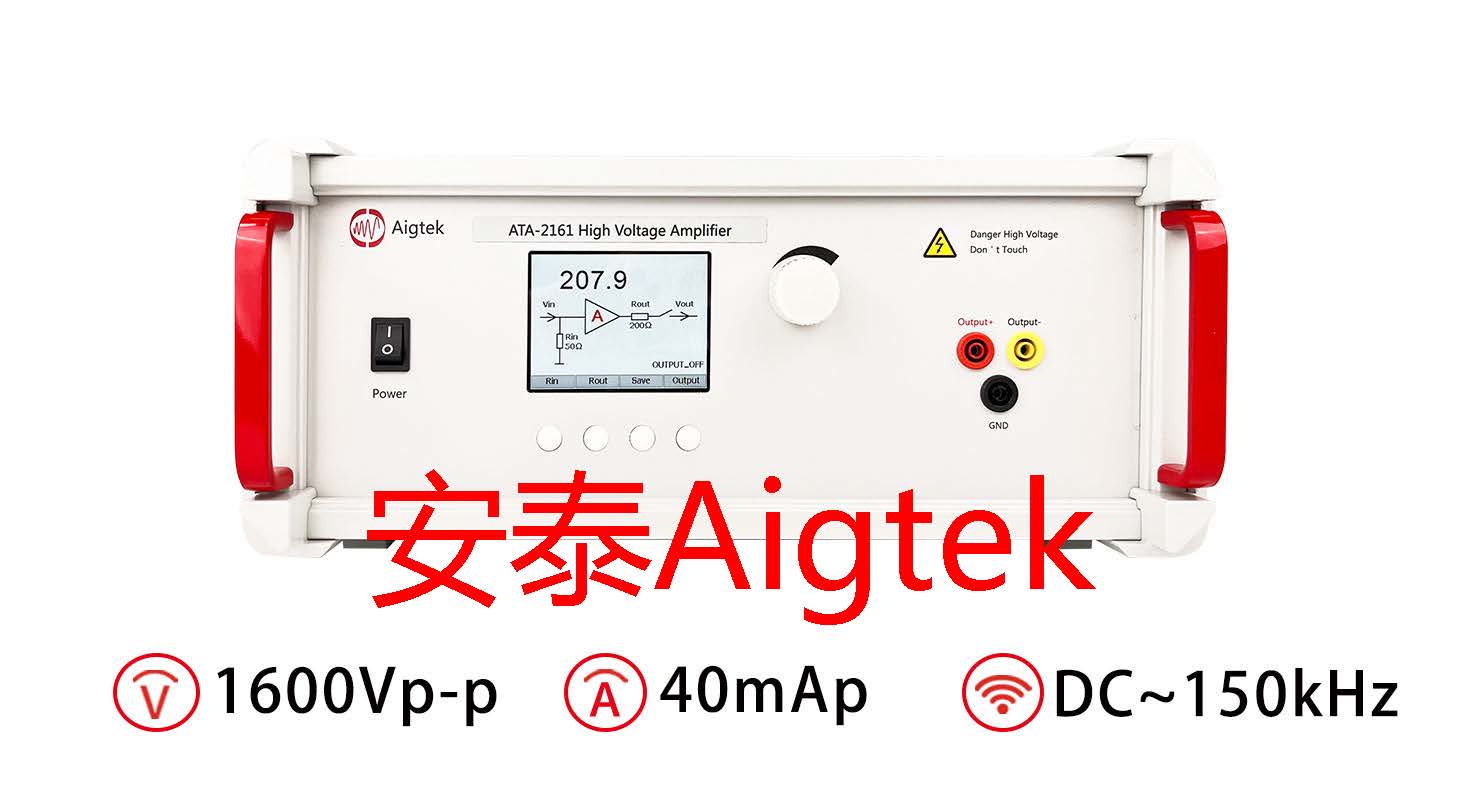

电压放大器是电子设备中常见的一种电路，用于放大输入信号的电压。对于电压放大器的设计，有一些重要的要求需要满足，本文将详细介绍这些要求，包括增益、带宽、线性度、输入阻抗和输出阻抗等方面的考虑。 增益要求 首先，对于电压放大器来说，最基本的要求是实现所需的增益。增益定义为输出电压与输入电压之间的比值，通常以倍数或分贝表示。在设计电压放大器时，需要根据具体的应用需求确定所需的增益，并确保电路能够稳定地实现所需的放大倍数。 带宽要求 除了增益要求外，电压放大器的设计还需要考虑带宽要求。带宽定义为电路能够传输的频率范围。在实际应用中，输入信号可能包含多个频率成分，因此电压放大器需要具备足够的带宽以传输这些频率成分。如果带宽不足，输出信号的高频部分将会被截断，导致失真或衰减。 线性度要求 线性度是电压放大器设计中一个重要的考虑因素。电压放大器应该在整个输入电压范围内具备线性关系，即输出电压应该与输入电压成正比。如果电压放大器在输入电压较小或较大时出现非线性失真，将会导致输出信号失真，影响整个电路的性能。 输入阻抗和输出阻抗要求 输入阻抗和输出阻抗是电压放大器设计中需要关注的另外两个要求。输入阻抗指的是电路对于输入信号源的阻抗，而输出阻抗指的是电路对于负载的阻抗。较高的输入阻抗可以减小对输入信号源的负载影响，提高信号的传输效率。较低的输出阻抗可以有效驱动负载，避免信号衰减。  图：ATA-2161高压放大器指标参数 稳定性要求电压放大器的设计还需要考虑稳定性要求。稳定性是指电路在面对参数变化、温度变化和供电变化等因素时，仍能够保持所需的性能和工作状态。为了确保电压放大器的稳定性，需要采取合适的补偿措施，例如使用负反馈和合理的温度补偿方法。 设计一个满足要求的电压放大器需要考虑增益、带宽、线性度、输入阻抗、输出阻抗和稳定性等方面的要求。通过合理的电路设计和参数选择，可以实现所需的电压放大功能，并确保电路在不同条件下稳定工作，满足实际应用的需求。了解更多电压放大器的知识，关注：https://www.aigtek.com/products/bk-dyfdq.html |
