MST2513/2513A/2514/2514A ，USB专用 充电端口(DCP)控制IC，

wu55555

概述：
MST2513/2513A/2514/2514A为USB专用充电端口(DCP)控制IC，自动监控USB 数据线路电压，并在数据线路上提供正确的电气特征，可以被同以下配置兼容的设备所识别：
1. 分压器1 DCP，在D+ 和D- 线路上分别施加2V和2.7V电压。（MST2513，MST2514）
2. 分压器2 DCP，在D+ 和D- 线路上分别施加2.7V和2V电压。（MST2513，MST2514）
3. 分压器3 DCP，在D+ 和D- 线路上分别施加2.7V和2.7V电压。（MST2513A，MST2514A）
4. 支持BC1.2 DCP，将D+短接至D-。
5. 支持中国电信标准YD/T 1591_2009短接模式，将D+短接至D-。
6. 兼容三星PAD模式，D+和D-电压均为1.2V



特点：
- 依照USB电池充电技术规格修订版本1.2（BC1.2），支持USB DCP D+短接至D-。
- 依照中国电信标准YD/T 1591_2009，支持短接模式
- 支持分压器1， 分压器2模式和分压器3模式
- 自动探测并切换至正确的模式
- 工作电压：4.5V-5.5V
- SOT23-6封装



应用：

应用
车载USB充电器
 移动电源
 USB电源适配器
 其他USB充电设备

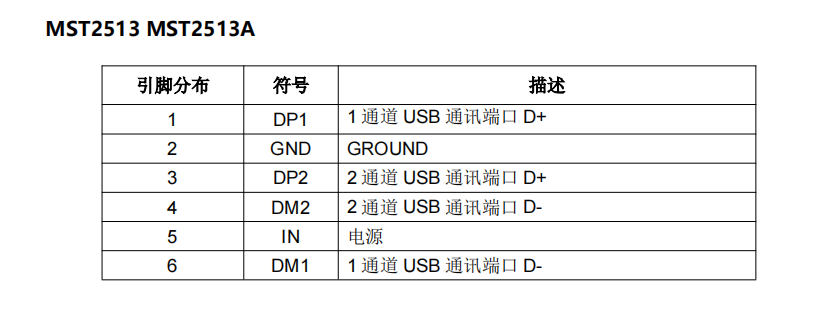

引脚定义■

………………………………………………………………………

全新原装现货、为客户提供样品 以及相关咨询与服务。

如需更多系列型号、欢迎联系咨询。

吴先生：19928734273【微信同步】
