基于allegro作pcb设计时手势和快捷键的设置

amf

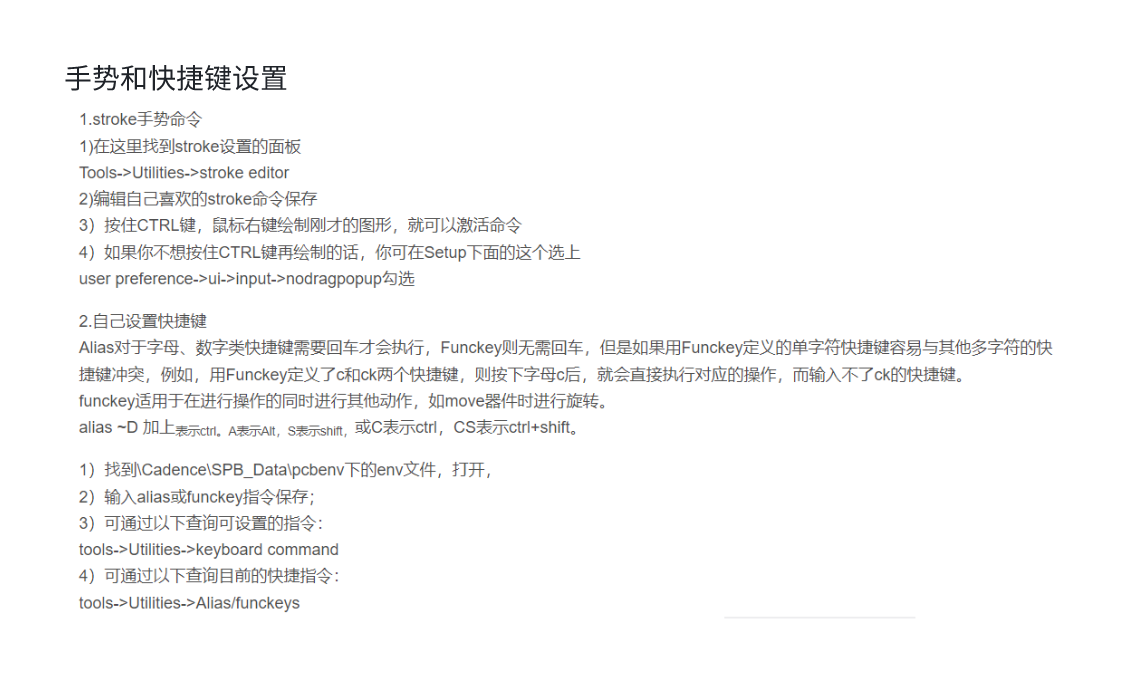

一、stroke手势命令

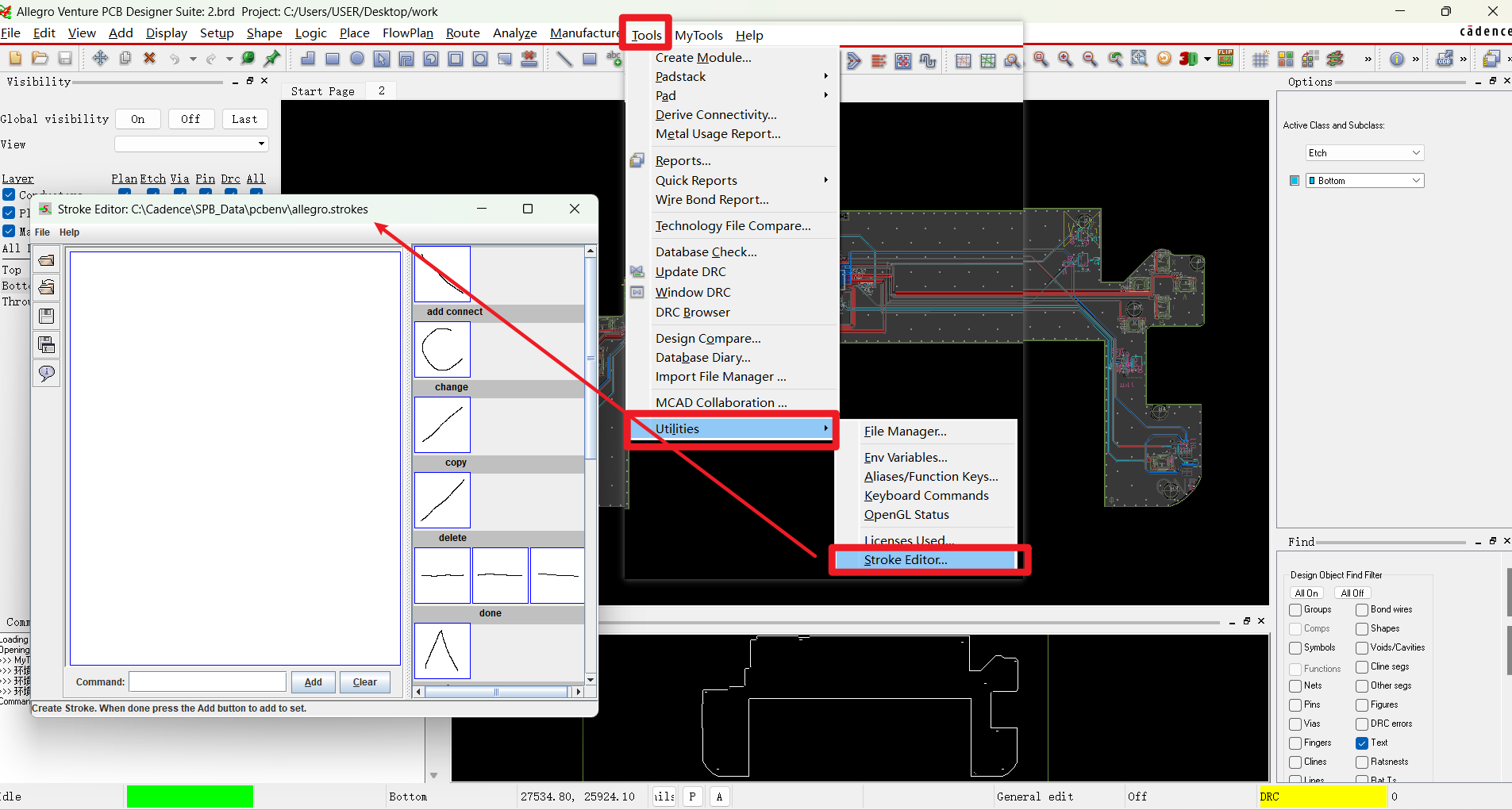

1)在这里找到stroke设置的面板
Tools->Utilities->stroke editor

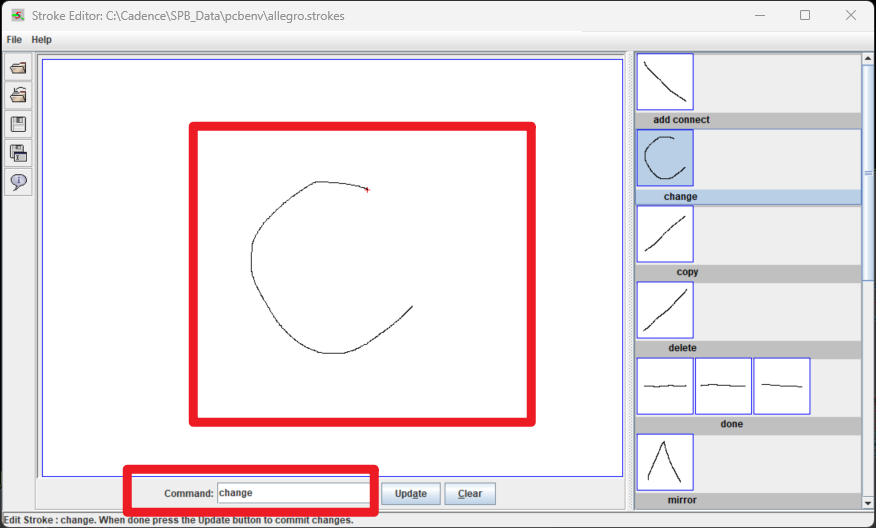

2)编辑自己喜欢的stroke命令保存

3)按住CTRL键，鼠标右键绘制刚才的图形，就可以激活命令
4)如果你不想按住CTRL键再绘制的话，你可在Setup下面的这个选上user preference->ui->input->nodragpopup勾选


二、自己设置快捷键
Alias对于字母、数字类快捷键需要回车才会执行，Funckev则无需回车，但是如果用Funckey定义的单字符快捷键容易与其他多字符的快捷键冲突，例如，用Funckey定义了c和ck两个快捷键，则按下字母c后，就会直接执行对应的操作，而输入不了ck的快捷键。funckey适用于在进行操作的同时进行其他动作，如move器件时进行旋转。alias ~D 加上表示ctn。A表示AIt，$表示shint，或C表示ctrl，CS表示ctrl+shift。

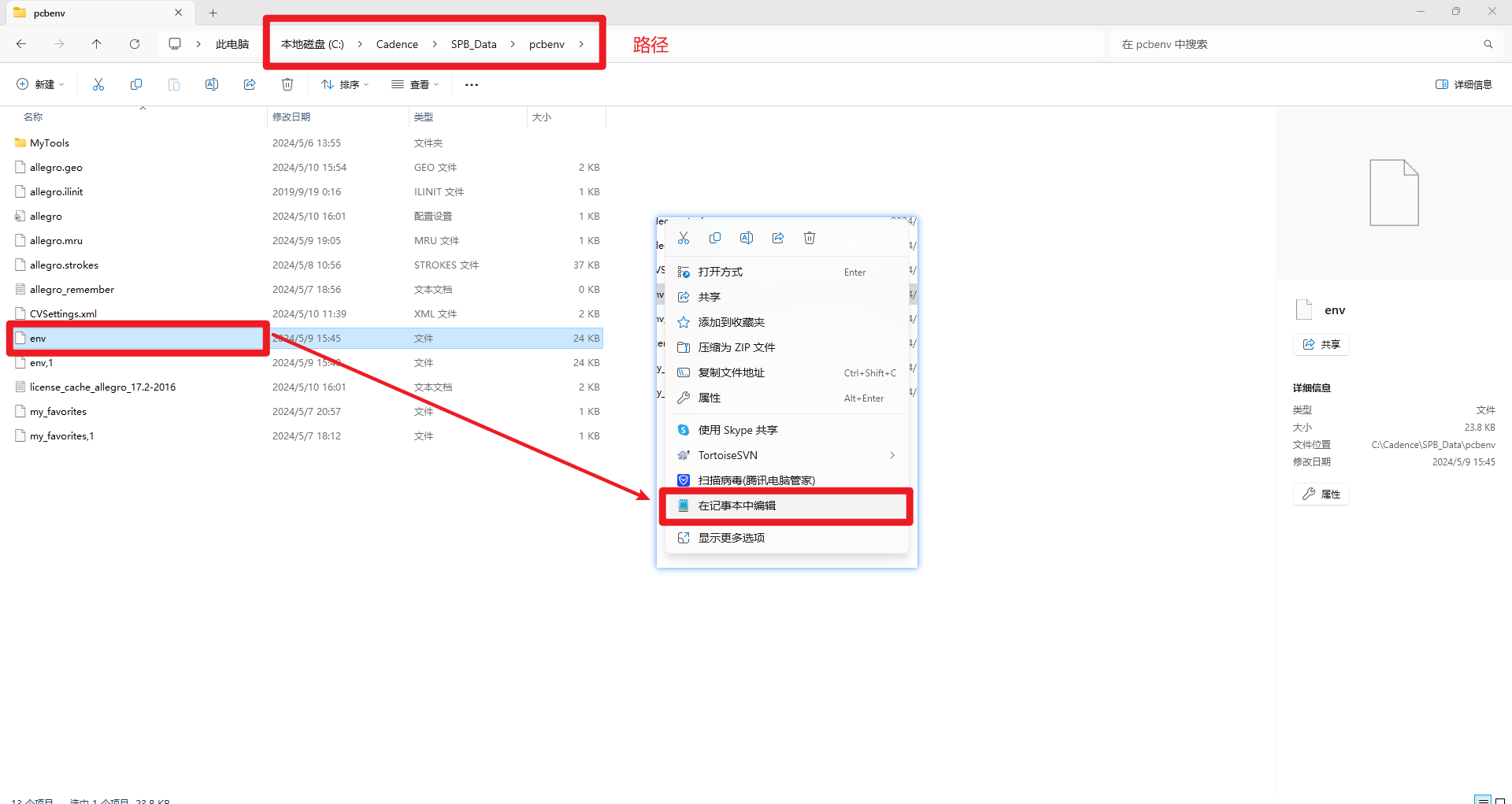

1)找到CadencelSPB Datalpcbenv下的env文件，打开

2)输入alias或funckey指令保存:

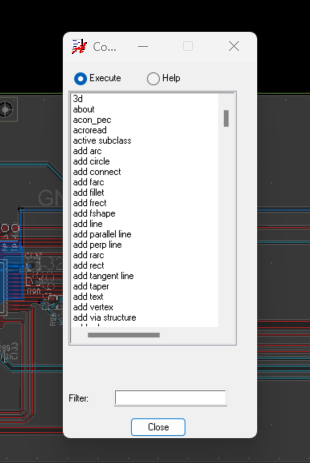

3)可通过以下查询可设置的指令:
tools->Utilities->keyboard command

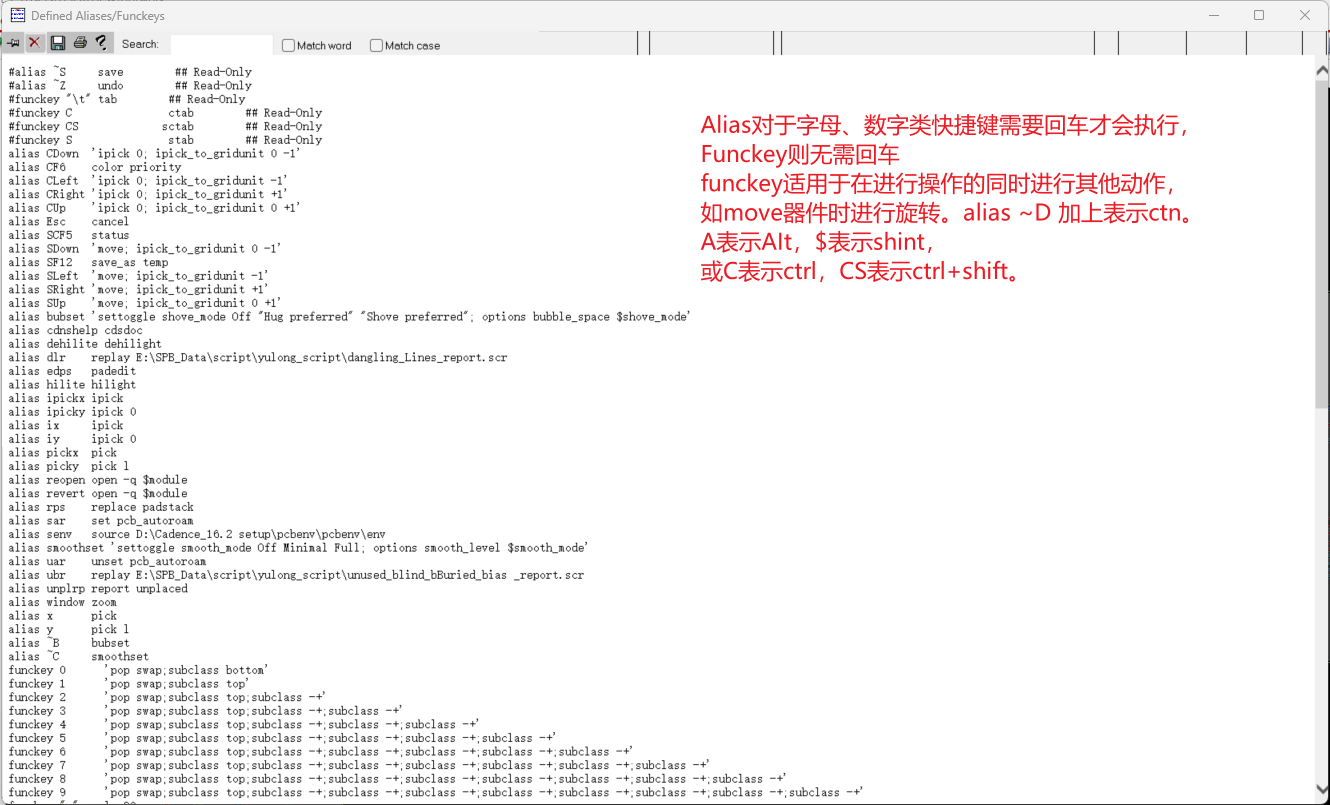

4)可通过以下查询目前的快捷指令:
tools->Utilities->Alias/funckeys
