惠海 H6391 手持小风扇 升压恒压芯片 支持2.6-5V升9V12V2.5A方案 低功耗 过温保护

发布时间:2024-4-8 14:05    发布者:HHZHOUQIN
关键词: 惠海 , H6391 , 手持小风扇 , 升压恒压芯片 , 低功耗
方案概述:
升压恒压芯片选择: 选择一款具备所需电压输出和电流能力的升压恒压芯片。例如,有些升压芯片可以将低至1.8V的电压升高到高达12V,并提供高达3A的输出电流。在选择时,请确保芯片具有过温保护功能。
输入电压范围: 您的输入电压范围是2.6-5V,确保选择的升压芯片可以处理这个范围内的电压。
低功耗设计: 为了实现低功耗,可以考虑使用效率高的升压芯片,并确保在不需要高输出电流时,通过降低输出电流或关闭芯片来减少功耗。此外,合理的PCB布局和布线也有助于降低功耗。
过温保护: 选择具有内置过温保护功能的升压芯片。当芯片温度超过安全范围时,过温保护功能将自动关闭芯片,以防止损坏。此外,还可以考虑在芯片外部添加热敏电阻或其他温度传感器,以便更精确地监测和控制温度。
外围电路设计: 根据升压芯片的数据手册,设计适当的外围电路,包括输入滤波、输出滤波、反馈电路等。确保电路布局合理,以减少电磁干扰和提高稳定性。
测试和验证: 在完成电路设计后,进行充分的测试和验证,以确保升压电路在各种工作条件下都能稳定可靠地工作。
产品描述
H6391是一款外围简单的电流模式升压DC-DC转换器,适用于2.6-5V输入电压范围的升压恒压电源应用领域。芯片内置18V/0.2Ω功率MOSFET,它的PWM控制电路可提高电源系统效率,内部补偿网络可以优化外部最多7个组件。芯片内部误差放大器反相输入连接到0.635V参考电压做比较,满足±4%精度的输出电压。芯片内部集成了软启动功能可以降低输入的浪涌电流。芯片可通过EN脚实现低待机关机功能,当EN脚接VIN的时候,系统正常工作,当EN脚位被拉低,系统关机,此时流入芯片内部的电流小于0.1uA,进入低功耗待机模式。H6391采用SOT23-6封装,可为产品应用节省了PCB空间。
产品特征
l 输出可调,最高可达12V
l 支持输入电流可调范围1.2~2.5A
l 内置18V耐压MOS
l 超低待机功耗<0.1uA
l 芯片恒压精度≤±4
l 固定工作频率1MHz
l 支持过温保护功能
典型应用
l 锂电池升压恒压电源
l 充电器
l 数码相机
l 手持设备
l 移动设备供电
l 液晶显示器
l 便便携式电子产品
l 音频功放供电

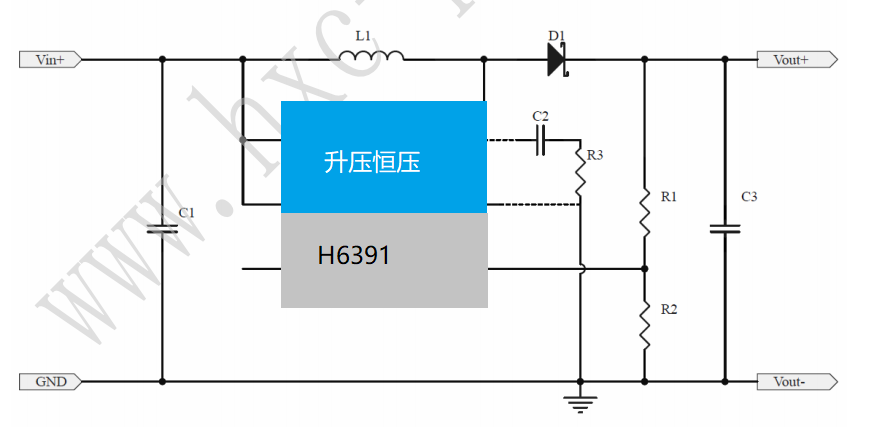

应用电路原理图
