STD2000IV曲线追踪扫描仪系统能测试很多电子元器件的静态直流参数（如击穿电压V(BR)CES/V(BR)DSs、漏电流ICEs/lGEs/IGSs/lDSs、阈值电压/VGE(th)、开启电压/VCE(on)、跨导/Gfe/Gfs、压降/Vf、导通内阻Rds(on)）。

测试种类覆盖 7 大类别26分类，包括“二极管类”“三极管类（如BJT、MOSFET、IGBT）”“保护类器件”“稳压集成类”“继电器类”“光耦类”“传感监测类”等品类的繁多的电子元器件。

高压源标配1400V（选配2KV），高流源标配100A（选配40A,200A,500A）

控制极/栅极电压40V，栅极电流100mA

分辨率最高至1.5uV / 1.5pA，精度最高可至0.1%

STD2000IV曲线追踪扫描仪系统适用于曲线追踪仪还可测试“结电容”，支持“脉冲式一键加热”和“分选机连接”

陕西天士立科技有限公司

研发生产 半导体检测·电学检测·可靠性检测·老化实验  各类仪器设备

第一部分：规格&环境
1.1、产品信息
产品型号：STD2000
产品名称：IV曲线追踪扫描仪系统
1.2、物理规格
主机尺寸：深660*宽430*高210(mm)
主机重量：＜35kg
1.3、电气环境
主机功耗：＜300W
海拔高度：海拔不超过 4000m；
环境要求：-20℃～60℃（储存）、5℃～50℃（工作）；
相对湿度： 20%RH～75%RH (无凝露，湿球温度计温度 45℃以下)；
大气压力：86Kpa～106Kpa；
防护条件：无较大灰尘，腐蚀或爆炸性气体，导电粉尘等；
电网要求：AC220V、±10%、50Hz±1Hz；
工作时间：连续；

陕西天士立科技有限公司

研发生产 半导体检测·电学检测·可靠性检测·老化实验  各类仪器设备

第二部分：应用场景和产品特点一、应用场景
1、测试分析（功率器件研发设计阶段的初始测试，主要功能为曲线追踪仪）
2、失效分析（对失效器件进行测试分析，查找失效机理。以便于对电子整机的整体设计和使用过程提出改善方案）
3、选型配对（在器件焊接至电路板之前进行全部测试，将测试数据比较一致的器件进行分类配对）
4、来料检验（研究所及电子厂的质量部（IQC）对入厂器件进行抽检/全检，把控器件的良品率）
5、量产测试（可连接机械手、扫码枪、分选机等各类辅助机械设备，实现规模化、自动化测试）
6、替代进口（STD2000IV曲线追踪扫描仪系统可替代同级别进口产品）

二、产品特点
1、程控高压源10~1400V，提供2000V选配；
2、程控高流源1uA~100A，提供40A,200A,500A选配；
3、驱动电压10mV~40V
4、控制极电流10uA~100mA；
5、16位ADC，1M/S采样速率；
6、自动识别器件极性 NPN/PNP
7、曲线追踪仪，四线开尔文连接保证加载测量的准确
8、通过 RS232 接口连接校准数字表，对系统进行校验

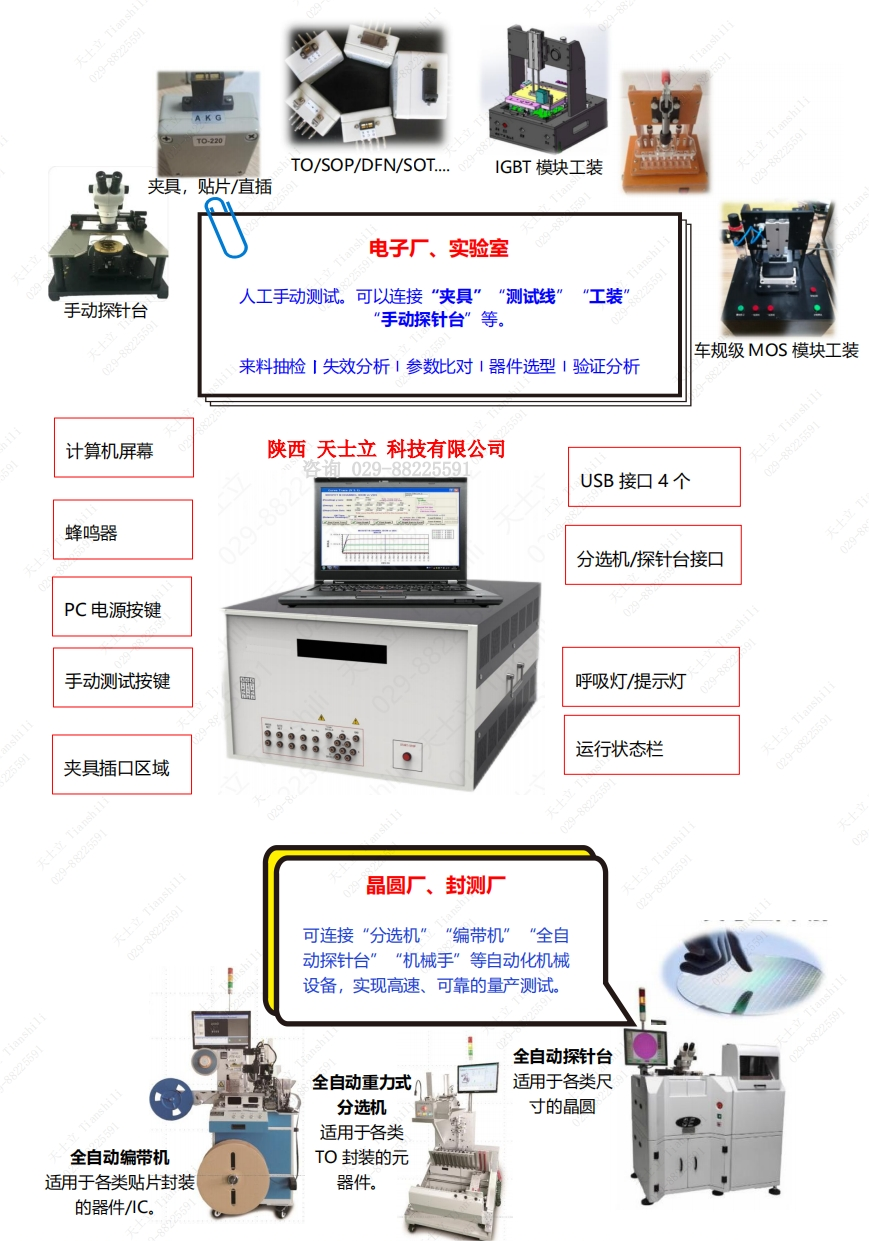

9、不同的封装形式提供对应的夹具和适配器（如TO220、SOP-8、DIP、SOT-23等等）
10、IV曲线追踪扫描仪系统能测很多电子元器件（如二极管、三极管、MOSFET、IGBT、可控硅、光耦、继电器等等）；
11、IV曲线追踪扫描仪系统能实现曲线追踪仪（如击穿电压V(BR)CES/V(BR)DSs、漏电流ICEs/lGEs/IGSs/lDSs、阈值电压/VGE(th)、开启电压/VCE(on)、跨导/Gfe/Gfs、压降/Vf、导通内阻Rds(on) ）
12、结电容参数也可以测试，诸如Cka，Ciss，Crss，Coss；
13、脉冲电流自动加热功能，方便高温测试，无需外挂升温装置；
14、Prober 接口、Handler 接口可选（16Bin），连接分选机最高效率1h/9000个；
15、IV曲线追踪扫描仪系统在各大电子厂的IQC、实验室有着广泛的应用；

陕西天士立科技有限公司

研发生产 半导体检测·电学检测·可靠性检测·老化实验  各类仪器设备

第三部分：产品介绍3.1、产品介绍STD2000IV曲线追踪扫描仪系统 是由我公司技术团队结合IV曲线追踪扫描仪系统的多年经验，以及众多国内外测试系统产品的熟悉了解后，完全自主开发设计的全新一代“IV曲线追踪扫描仪系统”。软件及硬件均由团队自主完成。这就决定了这款产品的功能性和可靠性能够得到持续完善和不断的提升。

IV曲线追踪扫描仪系统脉冲信号源输出方面，高压源标配1400V（选配2KV），高流源标配100A（选配40A,200A,500A）栅极电压40V，栅极电流100mA，分辨率最高至1uV / 1.5pA，精度最高可至0.1%。程控软件基于Lab VIEW平台编写，填充式菜单界面。采用带有开尔文感应结构的测试插座，自动补偿由于系统内部及测试电缆长度引起的任何压降，保证测试结果准确可靠。产品可测试 Si, SiC, GaN 材料的 IGBTs, DIODEs, MOSFETs, BJTs, SCRs 等7大类26分类的电子元器件。涵盖电子产品中几乎所有的常见器件。无论电压电流源还是功能配置都有着极强的扩展性。

产品为桌面放置的台式机结构，由测试主机和程控电脑两大部分组成。外挂各类夹具和适配器，还能够通过Prober 接口、Handler 接口可选（16Bin）连接分选机和机械手建立工作站，实现快速批量化测试。通过软件设置可依照被测器件的参数等级进行自动分类存放。能够极好的应对“来料检验”“失效分析”“选型配对”“量产测试”等不同场景。

IV曲线追踪扫描仪系统产品的可靠性和测试数据的重复性以及测试效率都有着非常优秀的表现。创新的“点控式夹具”让操作人员在夹具上实现一点即测。操作更简单效率更高。测试数据可保存为EXCEL文本，方便快捷的完成曲线追踪仪。

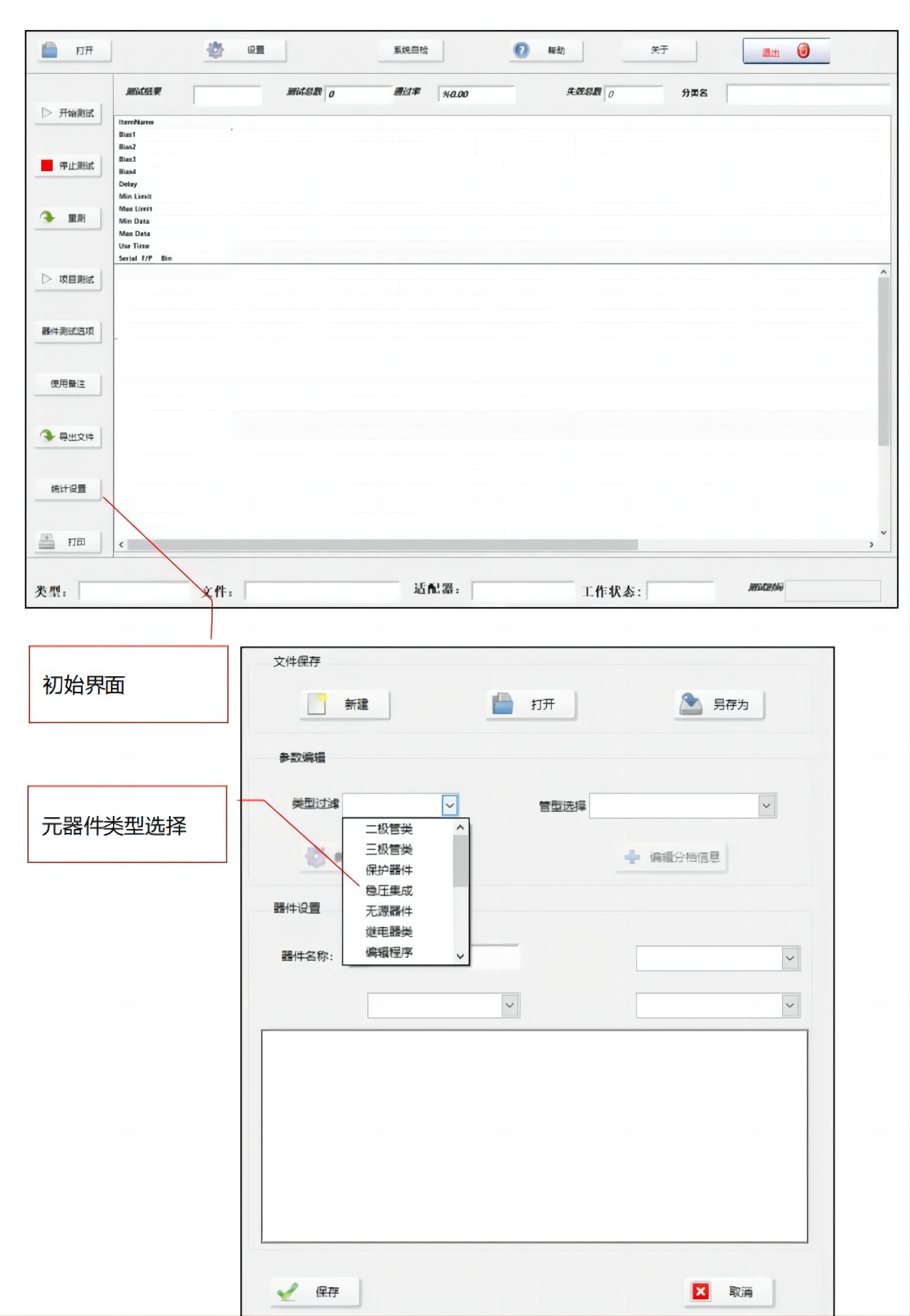

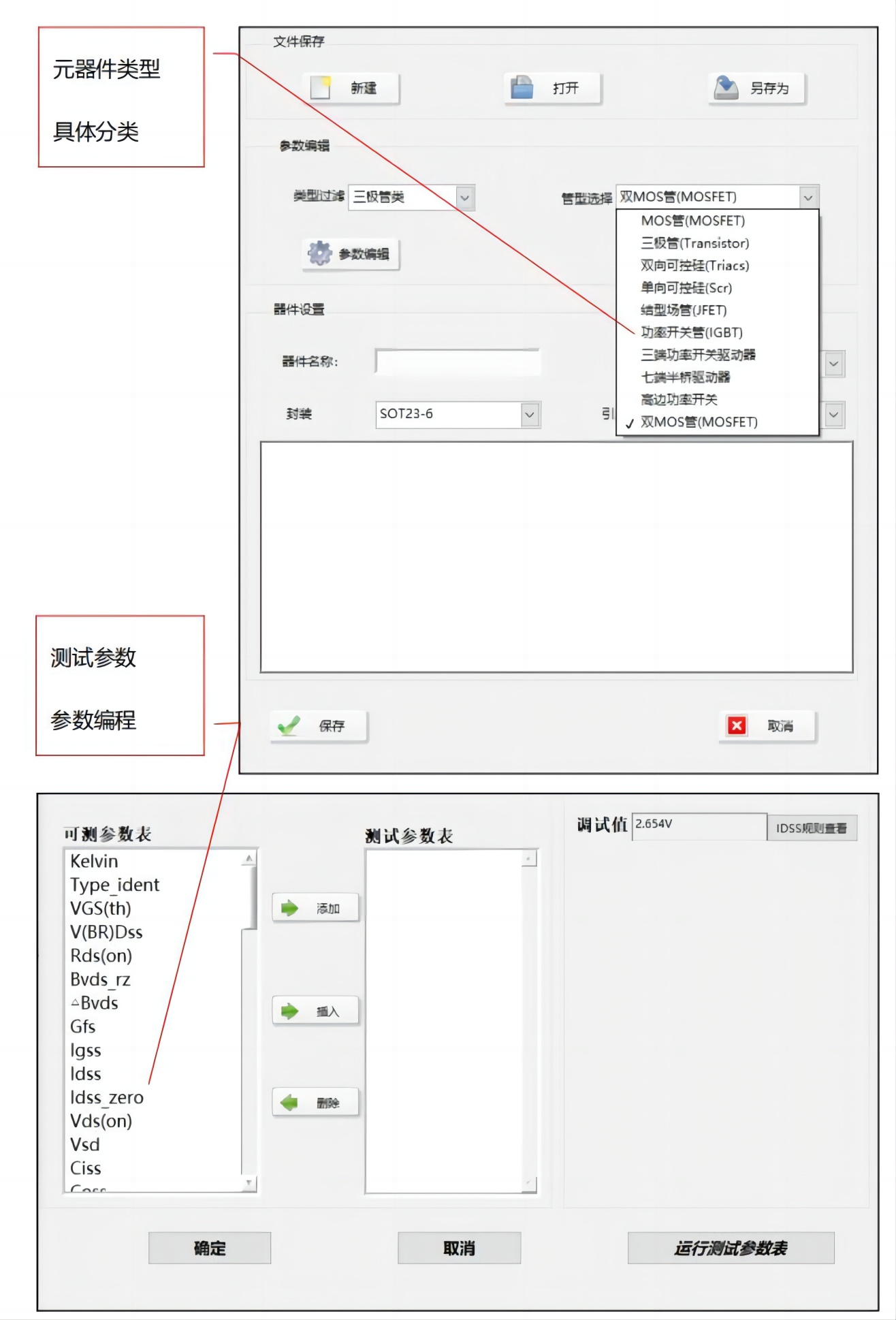

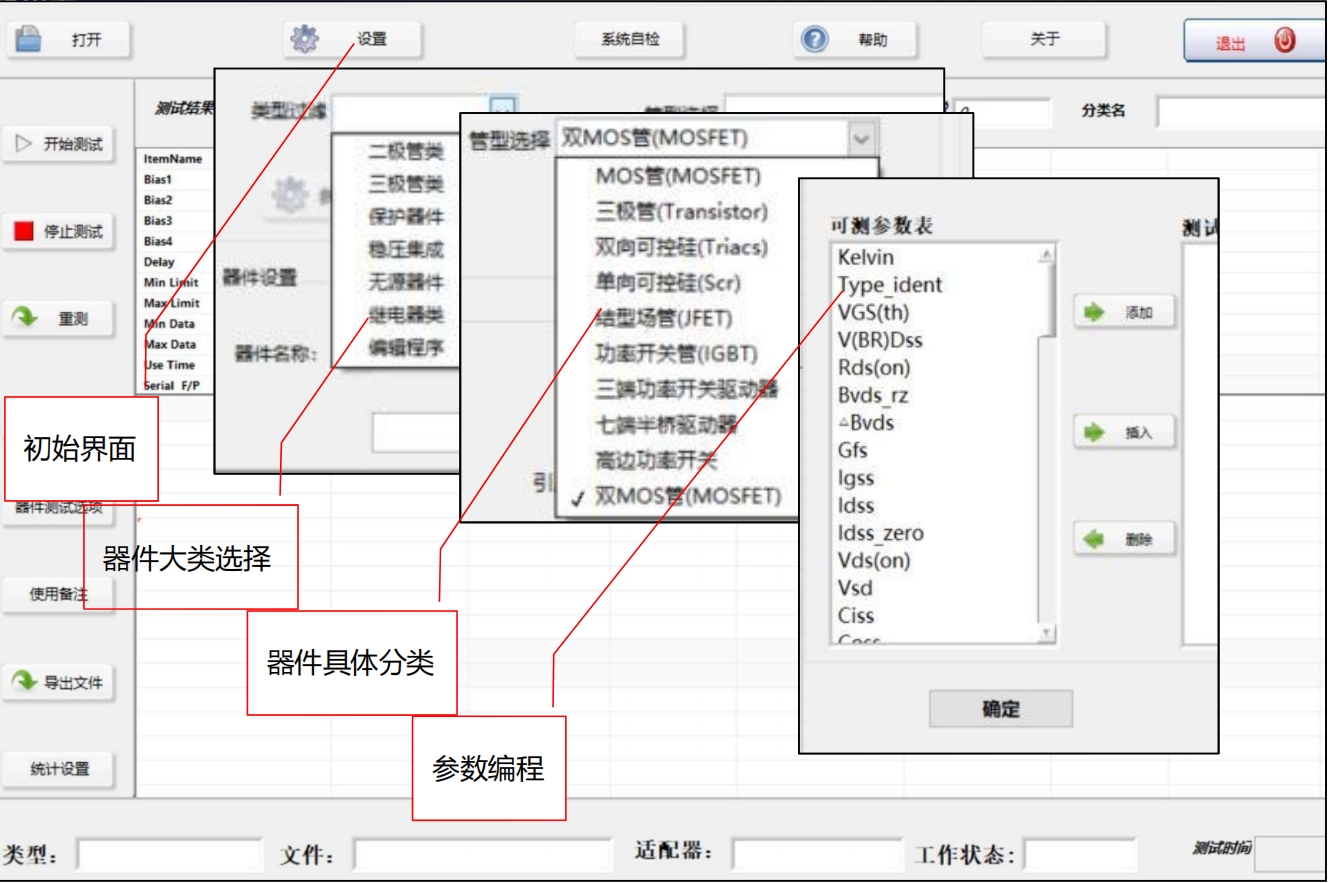

3.2、人机界面（STD2000IV曲线追踪扫描仪系统）

陕西天士立科技有限公司

研发生产 半导体检测·电学检测·可靠性检测·老化实验  各类仪器设备

第四部分：功能配置4.1、配置选项
STD2000IV曲线追踪扫描仪系统的功能配置如下

4.2、适配器选型
STD2000IV曲线追踪扫描仪系统的适配器有如下

陕西天士立科技有限公司

研发生产 半导体检测·电学检测·可靠性检测·老化实验  各类仪器设备

STD2000IV曲线追踪扫描仪系统能测很多电子元器件（如二极管、三极管、MOSFET、IGBT、可控硅、光耦、继电器等等）产品广泛的应用在院所高校、封测厂、电子厂.....
