无 线 遥 控 芯 片 方 案
发布时间：2024-3-18 14:18
发布者：动能世纪
|
简介 现今生活有各式各样的遥控类产品，且价格低廉，这一切都归功于芯片的发展以及庞大的市场促使成本降低。本文将介绍两款新的低成本2.4G SOC收发芯片，CI2451和CI2454。 无线遥控器、无线键鼠、无线玩具、无线灯控、无线音频等应用在生活中随处可遇，无线遥控最早起源于18世纪末。如今随着应用市场的扩大，家家户户也都用起了无线产品，这也意味着给人们带来极大便利的同时，成本也能得到大幅度下降，那现今的无线芯片都发展到哪种地步了呢？ CI2451和CI2454，两款产品同是国产单片机合封的SOC 2.4G无线收发芯片，它们拥有RISC精简指令集架构，可以很容易的做到编程和控制，非常适合低记忆容量但又复杂的应用。 一、性能参数： 先看MCU方面的特性，两款芯片都拥有，1个高精度低压侦测电路，1个蜂鸣器输出（BZI），四种工作模式，三种睡眠模式下的中断唤醒，各拥有1K和2K*14 bits EPROM，48和128 bytes SRAM，4个和11个GPIO，1路（PWM1）和5路脉冲宽度调节输出（PWM1，2，3，4，5），6种和8种硬件中断。 再看无线发射器的特性。都工作在2.4GHz ISM频段，GFSK和FSK两种调制方式，，2M/1Ｍ/250K三种速率，兼容BLE4.2 PHY&MAC，2MHz情况下-80dBm接收灵敏度，最高发射功率11dBm，最高10MHz三线SPI接口，内部集成智能ARQ基带协议引擎。

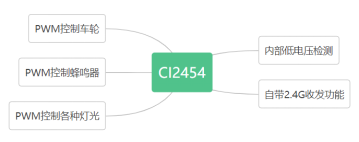

二、 优缺点 优点： 1、 超低睡眠功耗（WDT开启，MCU处于睡眠模式，无线收发器处于关断模式） 2、 极少的外围器件，降低系统应用成本 3、 拥有精简指令集架构，可以很容易的做编程和控制 缺点： 1、 芯片底部必须接在系统共工地上 3、 只支持SPI通信 4、 只能烧录一次 三、 应用案例 这里举例三个应用案例 《无线遥控玩具车》 遥控器：遥控器部分主要采用ＣI2451芯片进行对码数据、电机控制命令数据的发送。 玩具车：玩具车部分主要搭载的是CI2454和双通道直流电机驱动芯片，其中CI2454主要用于遥控器进行对码匹配、电机控制命令数据接收和处理，以及控制电机运转。
方案特点：简单的外围电路；低功耗；低成本；易开发。满足基本的通信功能，提供多组PWM与GPIO，供用户满足复杂的控制需求。 《无线遥控灯饰》 遥控器：遥控器部分采用CI2451对灯光发送控制命令。 彩饰：灯饰部分采用CI2451接收控制命令，PWM和蜂鸣器可控制灯饰发出不同声音和颜色。

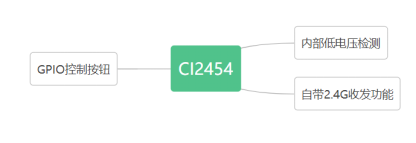

方案特点：极简的外围电路；遥控器最低4微安的待机功耗；继承以往CI24R1优秀的通信性能 而《学生答题卡》 学生卡与校卡融合的答案发送器，根据作答模式使用校卡按钮参与回答老师的作题。老师可通过界面功能按钮与学生进行课堂互动。
四、 开发注意事项 在芯片开发上，需要注意 1、 芯片开发 开发CI2451与ＣI2454需使用专门的编译软件，该软件为用户提供了汇编语言来编写程序，并拥有建置和强大的除错功能。 因为两款芯片都只能烧录一次，所以开发需要搭配仿真器使用。
2、芯片烧录 需使用专门的烧录系统，让用户能够快速地将程序烧录至演示板。用户只需按照工具界面中的提示来操作，就可以轻松将.bin文档快速烧录至芯片中。
3、 产品测试 一套完整的测试流程，需要有Demo板➡️开发软件➡️烧录器➡️2.1V-3.6V电源➡️万用表
|
