IU8202 适用于OWS耳机的无POP声超低功耗400mW单声道G类耳放IC方案
发布时间：2024-2-19 19:44
发布者：eechina
|
作者：深圳市永阜康科技有限公司 引言 OWS的全称是Open Wearable Stereo，也就是开放式可穿戴立体声系统，通过无线降噪技术提供丰富、全频的声音，采用开放式设计，进而解决了传统入耳式TWS耳机的诸多痛点问题。OWS 开放式耳机将成为新的极速增长品类，预测在未来，开放式耳机销量将占 TWS 耳机 30%的市场。 针对现在市场上主流的OWS耳机存在 “响度”偏低、低音损失等痛点，深圳市永阜康科技有限公司现在大力推广一颗超低功耗、400mW单声道G类耳放芯片-IU8202，其单端直驱输出,避免了输出电容造成的低频响应损失，同时节省了成本和PCB空间，也降低了元件的高度；支持差分输入，3.6V供电210mW/16Ω的大驱动能力，可满足大动态高音质的需求；超低底噪5μVRMS；精巧的咔嗒声抑制电路消除了启动与关断过程中的POP声；超低静态功耗1.3mA，有效延长了OWS耳机的待机时间；采用DFN1.6X1.6_8L小封装,非常适用于OWS耳机，智能手表等可穿戴电子设备。 IU8202T应用信息 1、概要 IU8202T是一款支持差分输入，支持大动态输出信号400mW单声道高性能音频驱动芯片,专为电路板空间有限的便携设备而设计。IU8202T具有极低的静态功耗以及极低的底噪。 IU8202T采用单端模式输出,其直驱模式结构单电源供电时能够产生以地为参考的输出,从而省 去了大尺寸的隔直电容,既节省了成本和电路板空间， 也降低了元件的高度。 IU8202T可向16Ω负载提供高达400mW输出功率,THD+N仅为0.006%。217Hz时具有86dB的高电源抑制比（ 允许该器件工作在嘈杂的数字电源,无需额外的线性稳压器件)。精巧的咔嗒声抑制电路消除了启动与关断过程中的可闻噪声。低功耗关断控制,可以在混听模式有效的节省能源。IU8202T工作电压范围在2.5~5.5V， 待机时仅消耗1.3mA电源电流， 具有短路保护与热过载保护 .IU8202T封装形式为DFN1.6X1.6_8L,其额定的工作温度范围为-40℃至85℃。 2、IU8202T脚位图
3、IU8202T管脚说明
4、IU8202T DEMO板原理图
5、IU8202T DEMO板PCB顶层设计图
6、IU8202T DEMO板PCB底层设计图

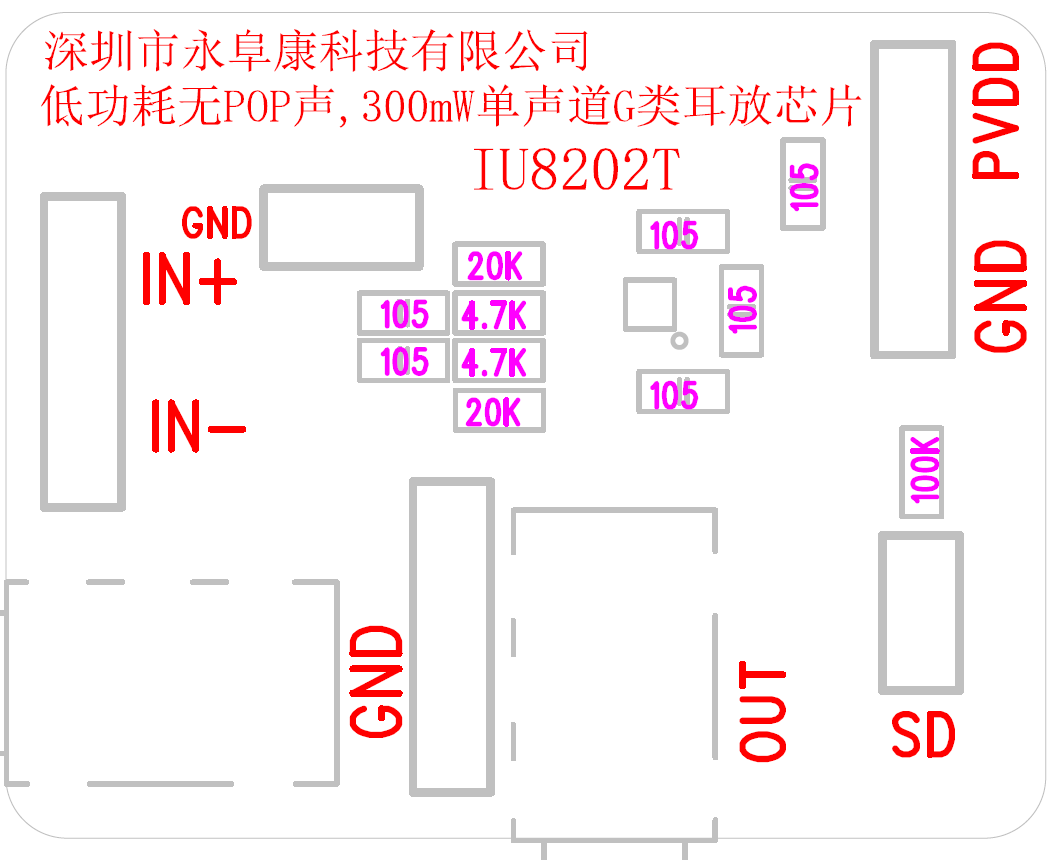

7、IU8202T DEMO板贴片图
8、IU8202T DEMO板物料清单
9、IU8202T DEMO板实物图
|
