模拟适配器设计方案：360-基于10G以太网的模拟适配器

orihard2021

一、产品概述
      基于10G以太网的模拟适配器是一款分布式高速数据采集系统，实现多路AD的数据采集，并通过10G以太网光纤远距离传输到存储计算服务器，计算控制指令能通过光纤返回给数据卡进行IO信号控制。产品基于10G太网络，可迅速构建起大规模的分布式智能数据采集系统。采集器终端体积小，功耗低，易集成，可外加防水壳，达到IP67的防护等级。
       产品固化FPGA逻辑，适配8路125Msps/4路250Msps/2路500Msps/1路 1Gsps采集，实现万兆网络的触发采集，单次采集容量2GB，开源的网络QT客户端软件，用户可以在很短的时间内完成采集器程序的开发，如连续信号采集、数据处理算法、网络通讯等，开发效率高、难度小。
      适用于：火电、风电、化工、船舶、航空等应用。


二、技术规格

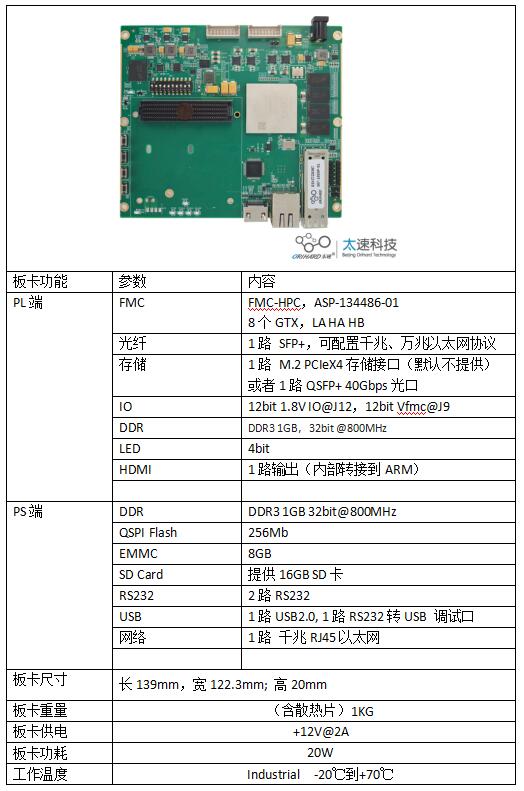

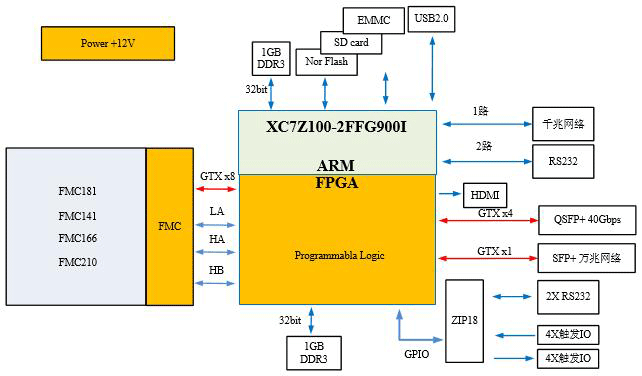

2.1 基于XC7Z100的数字底板

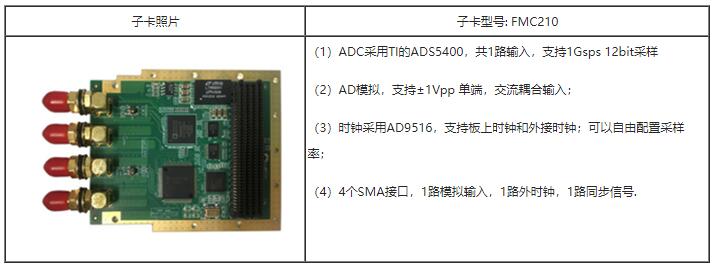

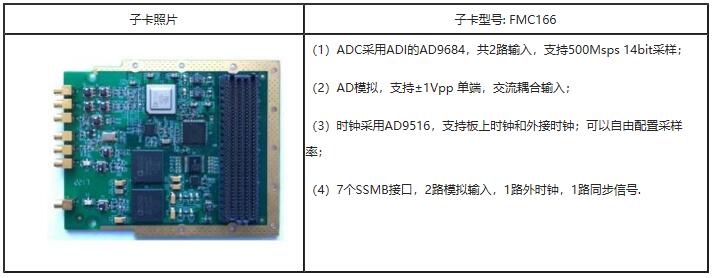

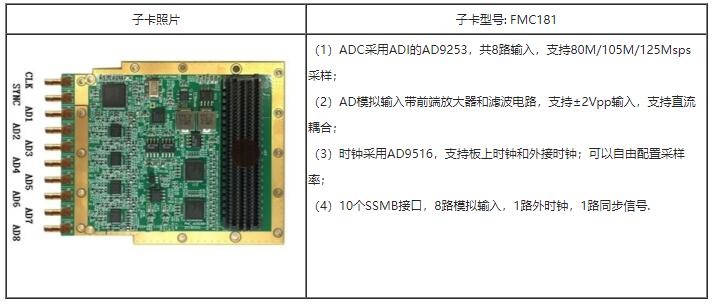

2.2 FMC AD 子卡

3 应用软件

    8路AD采集10G以太网UDP传输（181 + 367）

    软件实现FPGA逻辑 AD采集，PL端 UDP转发，ARM的AXI配置。

    采集显示上位机一体，支持8通道AD数据显示，以及数据落盘。

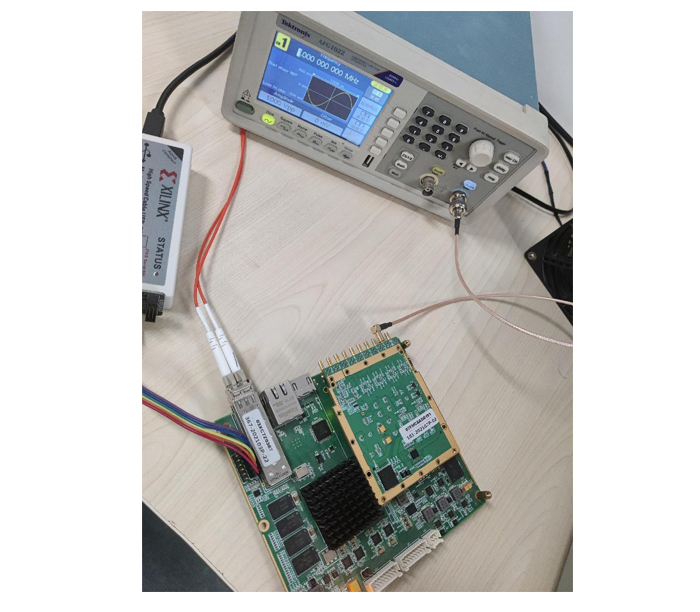

实物图：
