惠海H6203L 150V1.5A高精度低功耗降压恒压型
发布时间：2024-1-20 09:00
发布者：HHZHOUQIN
关键词：
惠海H6203L
|

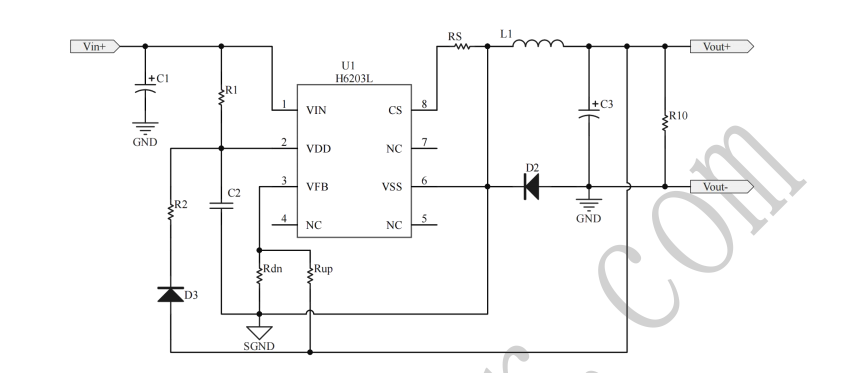

产品描述： H6203L是一种内置150V耐压MOS，支持输高达120V的高压降压开关控制器，支持输出电压最低可调至3.3V，可以向负载提供1.5A的连续电流及最高4A的瞬间电流，采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。 产品特征： 转换效率最高可达95% 超低的待机功耗 输出线损电压补偿 输出电压精度±4% 带软启动功能(SS) 带过流保护功能(OCP) 带过热保护功能(OTP) 带输出短路保护功能(SCP) 应用原理图： H6203L支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6203L将进入PWM+PFM模式，以获得较高的转换效率。
典型应用： 恒压电源 GPS定位器，BMS MCU模块供电 太阳能模块使能供电 应急电源供电 |
