应用在热能表领域中的数字温度传感芯片

发布时间：2024-1-12 09:32 发布者：liao775a

热能表，是适用于测量在热交换环路中，被称作载热液体的液体所吸收或转换热能的仪器，它由流量传感器、温度传感器和热能积算仪三部分组成。热量表（热表）又称热能表、热能积算仪，既能测量供热系统的供热量又能测量供冷系统的吸热量。

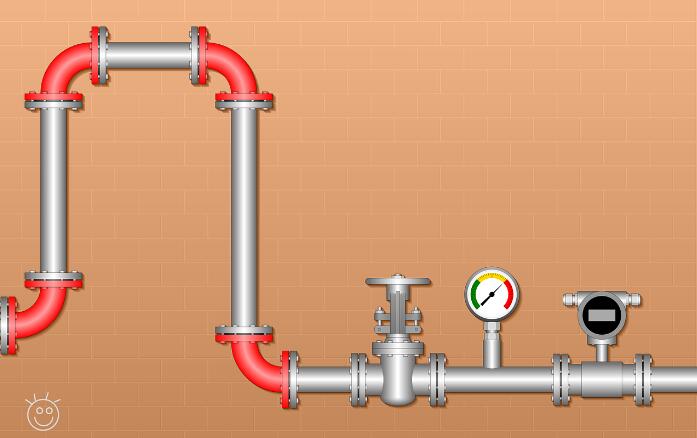

将一对温度传感器分别安装在通过载热流体的上行管和下行管上，流量计安装在流体入口或回流管上（流量计安装的位置不同，测量结果也不同），流量计发出与流量成正比的脉冲信号，一对温度传感器给出表示温度高低的模拟信号，而积算仪采集来自流量和温度传感器的信号，利用积算公式算出热交换系统获得的热量。

是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性电磁流量计作为流量测量，采用高精度、高稳定性的铂金热电阻做温度测量，使该热能表具有非常优异的测量性能。可广泛应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。

热能表（heat meter）是用于测量及显示水流经热交换系统所释放或吸收热量的仪表，热能表也称能量表或热量表是安装在热交换回路的入口或出口，用以对采暖设施中的热耗进行准确计量及收费控制的智能型热量表。其工作原理是在热交换系统中安装热量表，当水流经系统时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热量。

热能表会有累积热量、累积冷量、累积流量的数字,这些数字分别代表使用热量的千瓦时、制冷量和过水量，而入口、出口上的温度,则代表了供水温度和回水温度,温差代表着供水和回水时所产生。的温差，累积的时间代表着热量表跑表的时间，流量则代表了每小时使用了多少立方米的水。

数字温度传感芯片 - T117是数字模拟混合信号温度传感芯片，较高测温精度±0.1℃，用户无需进行校准。温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。

芯片内置16-bit ADC，分辨率0.004°C，具有-103°C到+153°C的超宽工作范围。芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。芯片支持数字I2C通信接口、测温数据内存访问、功能配置等均可通过数字协议指令实现。I2C接口适合高速率的板级应用场景，较高接口速度可达2MHz。

芯片内置非易失性 E2PROM存储单元，用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号、位置信息等。芯片另有ALERT报警指示管脚，便于用户扩展硬件报警应用。
