碳化硅MOS晶圆6寸主流,多家厂商在进击8英寸工艺

发布时间:2024-1-3 14:32    发布者:Eways-SiC
关键词: 碳化硅MOS晶圆 , SiC MOS晶圆 , 碳化硅MOS晶粒 , 碳化硅MOS裸die , wafer
6 寸碳化硅 mosfet 晶圆,是一种以碳化硅为材料制成的场效应晶体管。 碳化硅MOS特性-SiC MOS晶圆裸die规格简介.pdf (4.1 MB) 碳化硅MOS晶圆裸die规格简介。

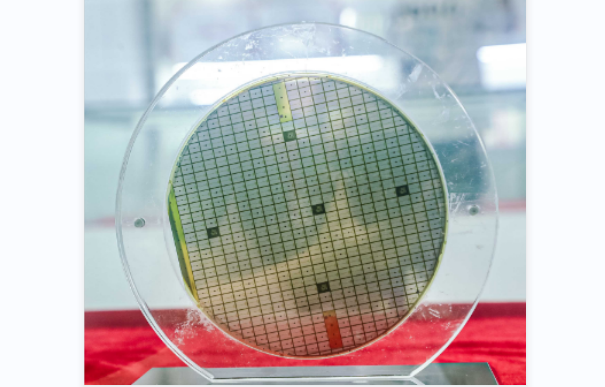

碳化硅MOS晶圆

碳化硅MOS晶圆
mosfet 晶圆相比,6 寸碳化硅 mosfet 晶圆具有更高的耐压、更大的电流密度和更高的工作频率等优点,因此逐渐成为电力电子领域的研究热点。
6 寸碳化硅 mosfet 晶圆的主要特点如下:
1.高耐压:碳化硅具有较高的击穿电场,因此 6 寸碳化硅 mosfet 晶圆具有较高的耐压能力,适用于高电压应用场景。
2.大电流密度:碳化硅具有较大的电子迁移率,使得 6 寸碳化硅 mosfet 晶圆具有较大的电流密度,能够承受更大的电流。
3. 高工作频率:碳化硅具有较低的载流子迁移率,使得 6 寸碳化硅 mosfet 晶圆具有较高的工作频率,适用于高频率应用场景。
4.良好的热稳定性:碳化硅具有较高的热导率,使得 6 寸碳化硅 mosfet 晶圆在高温环境下仍具有较好的性能表现。

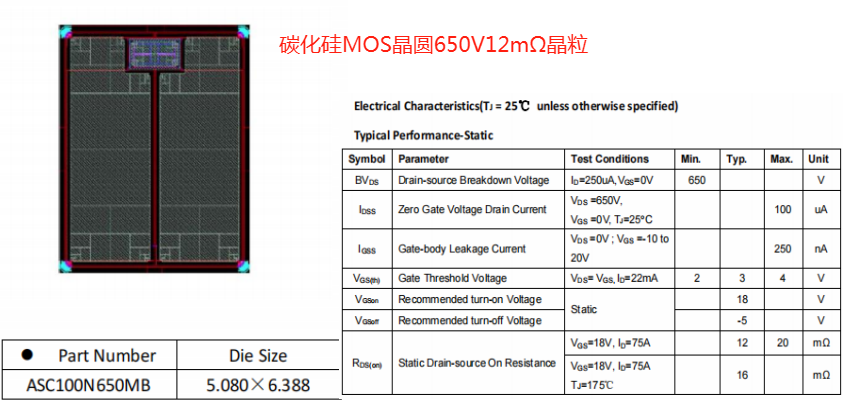

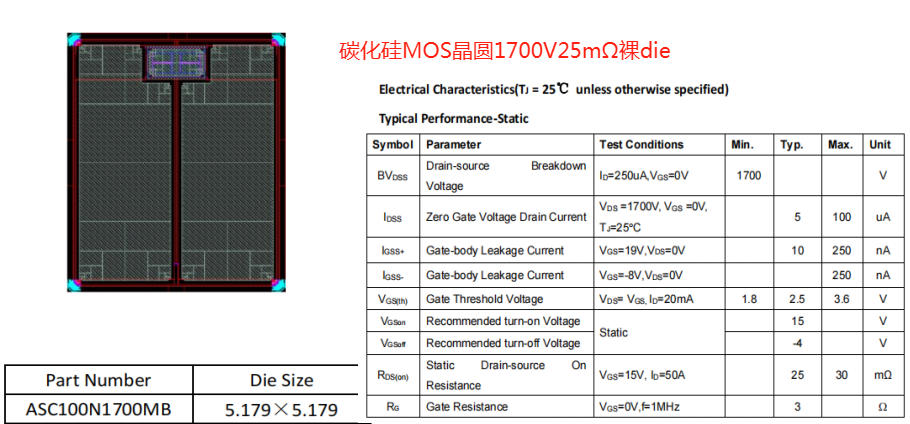

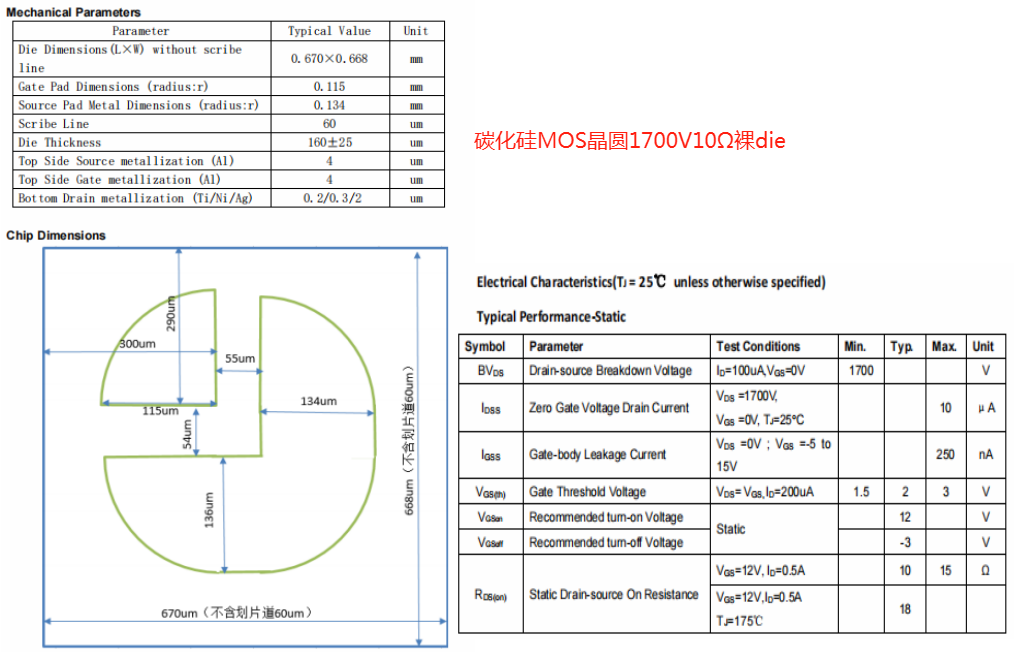

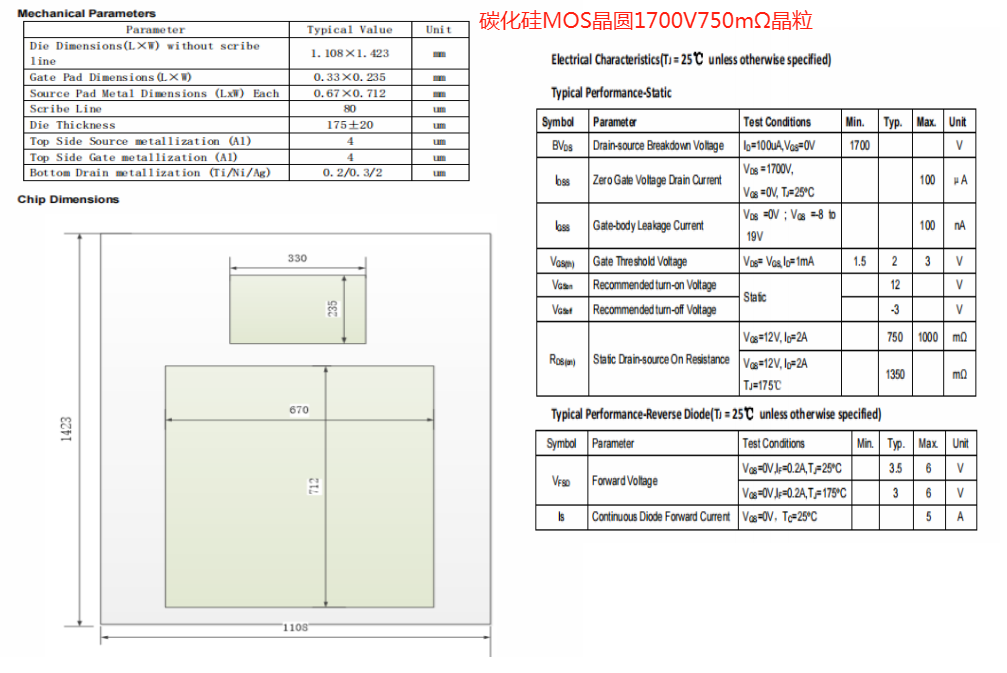

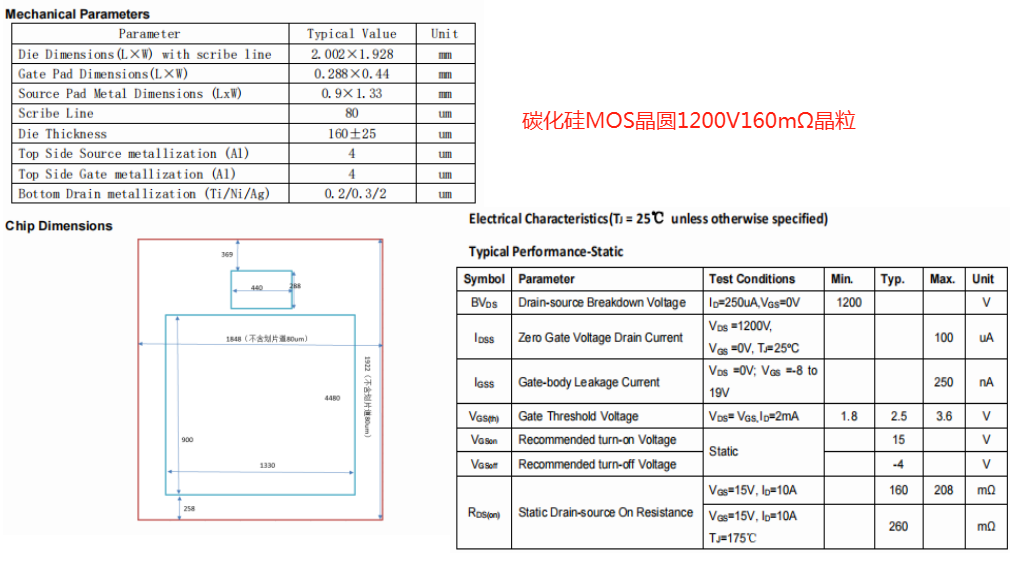

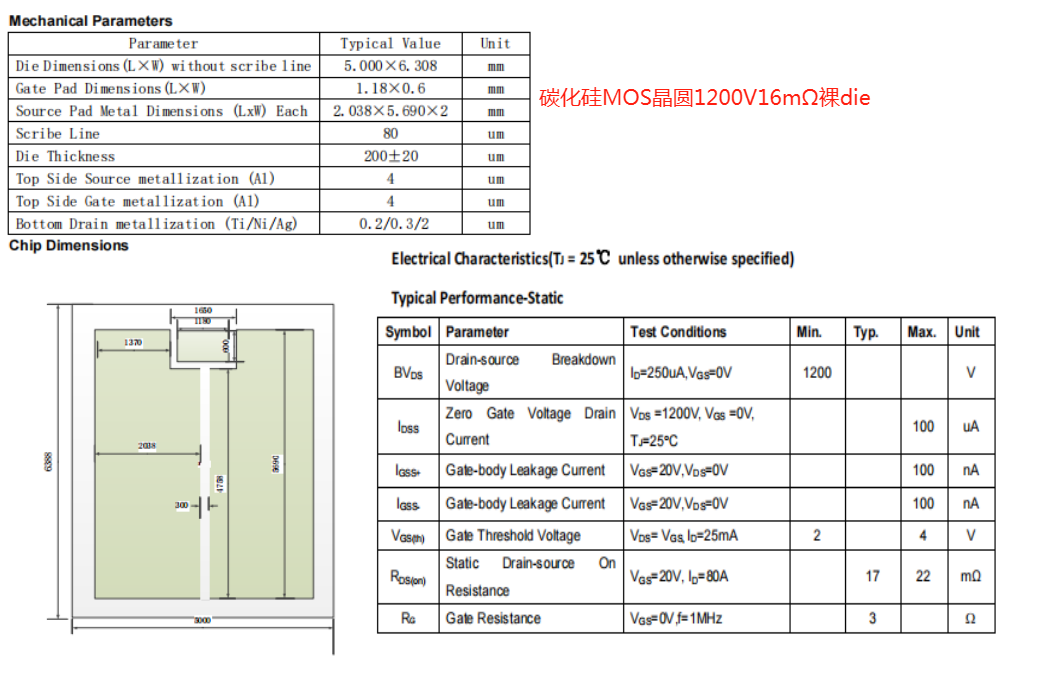

QQ图片20240102152945.png QQ图片20240104135658.png QQ图片20240104134150.png QQ图片20240104135222.png QQ图片20240104141138.png QQ图片20240104133735.png QQ图片20240104141548.png

本文地址:https://www.eechina.com/thread-849644-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
Eways-SiC 发表于 2024-2-18 11:32:08
碳化硅MOS单管、晶圆芯片,全SiC 模块
