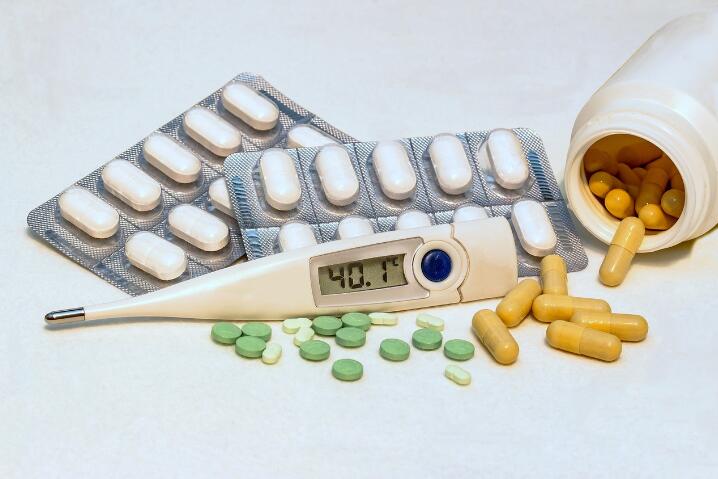

高精度温度传感芯片在电子体温计中的应用

电子体温计是利用温度传感芯片输出电信号，直接输出数字信号或者再将电流信号（模拟信号）转换成能够被内部集成的电路识别的数字信号，然后通过显示器（如液晶、数码管、LED矩阵等）显示以数字形式的温度，能记录、读取被测温度的较高值。电子体温计核心的元件就是感知温度的NTC温度传感芯片。传感器的分辨率可达±0.01℃，精确度可达±0.02℃，反应速度<2.8秒，电阻年漂移率≤0.1%(相当于小于0.025℃)。

电子体温计由温度传感芯片，液晶显示器，纽扣电池，专用集成电路及其他电子元器件组成。能快速准确地测量人体体温，与传统的水银玻璃体温计相比，具有读数方便，测量时间短，测量精度高，能记忆并有蜂鸣提示的优点，尤其是电子体温计不含水银，对人体及周围环境无害，特别适合于家庭，医院等场合使用。

电子体温计利用某些物质的物理参数，如电阻、电压、电流等，与环境温度之间存在的确定关系，将体温以数字的形式显示出来。其不足之处在于示值准确度受电子元件及电池供电状况等因素影响，不如玻璃体温计。利用了半导体电阻随温度变化而变化的特征。

数字温度传感芯片是一种测量温度的设备，其工作原理是通过感知周围环境的温度变化来产生电信号，并将其转换为数字信号输出。通常使用集成电路技术，利用材料的电阻、电容、热电效应等特性来实现温度的测量。能够提供准确和可重复性的温度测量结果，从而为环境监测、医疗设备和工业自动化等领域的应用提供了重要的支持。

数字温度传感芯片具有诸多优势，精度高、数字输出、快速响应、简单易用和低功耗等特点，已经广泛应用于工业自动化、智能家居、医疗设备、汽车电子等领域。

M117较高测温精度±0.1℃，用户无需进行校准。芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。

温度传感芯片内置16-bit ADC，分辨率0.004°C，具有-70°C 到+150°的超宽工作范围。芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。芯片支持数字I2C 通信接口、测温数据内存访问、功能配置等均可通过数字协议指令实现。I2C 接口适合高速率的板级应用场景，高接口速度可达400kHz。
芯片内置非易失性E2PROM 存储单元，用于保存芯片ID 号、高低温报警阈值、温度校准修正值以及用户自定义信息，如传感器节点编号、位置信息等。芯片另有ALERT 报警指示引脚，便于用户扩展硬件报警应用。

特性：
1、测温精度：
±0.1℃（+28°C 到+43°C）
或±0.1℃（+0°C 到+50℃）
或±0.1℃（+20°C 到+70℃）
2、测温范围：-70°C ~ +150°C
3、低功耗：典型待机电流0.1μA@3.3V，测温峰值电流0.45mA@3.3V，测温平均电流5.2μA（@3.3V，1s 周期）
4、宽工作电压范围：1.8V-5.5V
5、感温分辨率：16 位输出，高分辨率0.004°C
6、温度转换时间可配置：10.5ms/5.5ms/4ms
7、32 bit 额外E2PROM 空间用于存放用户信息
8、标准I2C 接口

数字高精度温度传感芯片广泛应用在智能穿戴、电子体温计、工业自动化、智能家居、汽车电子、动物体温检测、医疗电子、冷链物流、热表气表水表等多种领域，欢迎致电联系：133 9280 5792(微信同号)
