[求购] (回收)图形应用MCU:PIC32MZ2025DAA176-I/2J、PIC32MZ1064DAB176-I/2J 32bit 200MHz

[复制链接]
发表于 2023-11-28 17:36:17 | 显示全部楼层 |阅读模式
关键词: MCU , 图形应用

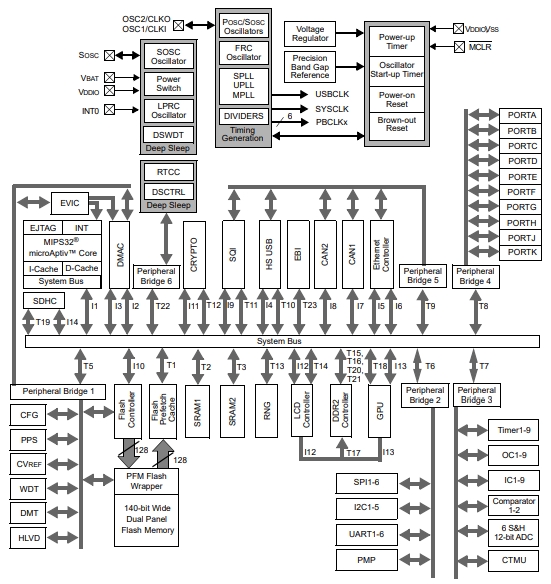

PIC32MZDA系列图形应用MCU具有极为出色的图形用户界面 (GUI) 设计功能,可为嵌入式控制器应用带来令人惊叹的高性能和质量水平。PIC32MZDA MCU包括集成图形控制器和图形处理器,并可提供32MB的片上DDR2 DRAM或128MB外部可寻址器件。

1、PIC32MZ1064DAB176-I/2J IC MCU 32BIT 1MB FLASH 176LQFP
核心处理器:MIPS32® microAptiv™
内核规格:32 位单核
速度:200MHz
连接能力:CANbus,EBI/EMI,以太网,I2C,IrDA,LINbus,PMP,SPI,SQI,UART/USART,USB OTG
外设:欠压检测/复位,DMA,HLVD,I2S,POR,PWM,WDT
I/O 数:120
程序存储容量:1MB(1M x 8)
程序存储器类型:闪存
EEPROM 容量:-
RAM 大小:640K x 8
电压 - 供电 (Vcc/Vdd):1.7V ~ 3.6V
数据转换器:A/D 45x12b
振荡器类型:内部
工作温度:-40°C ~ 85°C(TA)
安装类型:表面贴装型
封装/外壳:176-LQFP 裸露焊盘
供应商器件封装:176-LQFP(20x20)
基本产品编号:PIC32MZ1064DAB176



2、PIC32MZ2025DAA176-I/2J IC MCU 32BIT 2MB FLASH 176LQFP
核心处理器:MIPS32® microAptiv™
内核规格:32 位单核
速度:200MHz
连接能力:CANbus,EBI/EMI,以太网,I2C,IrDA,LINbus,PMP,SPI,SQI,UART/USART,USB OTG
外设:欠压检测/复位,DMA,HLVD,I2S,POR,PWM,WDT
I/O 数:120
程序存储容量:2MB(2M x 8)
程序存储器类型:闪存
EEPROM 容量:-
RAM 大小:256K x 8
电压 - 供电 (Vcc/Vdd):1.7V ~ 3.6V
数据转换器:A/D 45x12b
振荡器类型:内部
工作温度:-40°C ~ 85°C(TA)
安装类型:表面贴装型
封装/外壳:176-LQFP 裸露焊盘
供应商器件封装:176-LQFP(20x20)
基本产品编号:PIC32MZ2025DAA176



特性
• 高达2MB的闪存和640KB的RAM
• 具有18Msps吞吐率的12位ADC
• 带有随机数发生器 (RNG) 的全功能硬件加密引擎,用于数据加密/解密和认证
• 图形控制器:
24位并行接口支持各种高达SXGA (1280x1024) 的显示器
采用多层组合,简化了图像渲染
支持多种图像和色彩空间格式,灵活性极高
具有灵活的时序配置,便于实施自定义显示
• GPU:
2D加速图形渲染
加速Blit和光栅操作
几种Alpha值混合模式
透明度支持
2D抖动
图像缩放
可编程操作,包括ROP2、ROP3、ROP4、Alpha值混合和透明度
滤波
方向
• 能够驱动24位彩色SXGA的3层图形控制器
• 高性能2D图形处理单元 (GPU)
• 32MB集成DDR2 DRAM或128MB外部可寻址器件
• 集成式DRAM:
32MB集成式DRAM可提供用于丰富的专业外观图形的出色存储和容量
8、16或24位颜色
多层
每层均设有多个显示缓冲区
图像和帧预加载
较少的板层降低了系统成本
进出DRAM的代码和数据传输离不开软件包,提高了系统的安全性
得益于显著降低的系统复杂性,无需应对传统的内存子系统设计挑战
较高的集成度有利于实现小尺寸设计,从而打造功能更加丰富、更具吸引力的终端产品
仅需库存和管理较少的元件,降低了物流成本
高集成度缓解了电路板EMI问题

明佳达电子、星际金华(供应)(回收)图形应用MCU:PIC32MZ2025DAA176-I/2J、PIC32MZ1064DAB176-I/2J 32bit 200MHz,如有需要,请您联系陈先生qq 1668527835 咨询,或把库存清单直接发送到:chen13410018555@163.com 邮箱上,我们收到后会尽快与您联系。
