MS7705模数转换器可Pin to Pin兼容AD7705

[复制链接]
发表于 2023-11-27 17:51:58 | 显示全部楼层 |阅读模式
关键词: MS7705 , 模数转换器 , AD7705 , ADC
MS7705/MS7706 是一款用于低频测量的模数转换器。它采用了Σ-Δ转换技术实现了输出结果为 16 位的无失码。工作电压范围为 2.7V-3.3V 或 4.75V-5.25V。
MS7705/MS7706 非常适合用于智能,微控制器,或基于 DSP 的系统。它可通过串行接口来设置增益,信号极性,及输出速率。可以进行自校准和系统校准来消除系统的增益和偏移误差,在待机模式下的功耗典型值为 20μW。


主要特点
MS7705:2 个全差分输入通道
MS7706:3 个伪差分输入通道
输出 16 位无失码
0.003%非线性
可编程的增益前端:增益从 1 到 128
3 线串口: SPI、QSPI、MICROWIRE、DSP兼容
2.7 V 到 3.3 V 或 4.75 V 到 5.25 V 的工作电压
在 3V 的电源电压下最大功耗为 1mW
待机电流最大为 8μA
SOP16、DIP16 封装

应用
压力测量
温度测量
电池监控
智能发送器

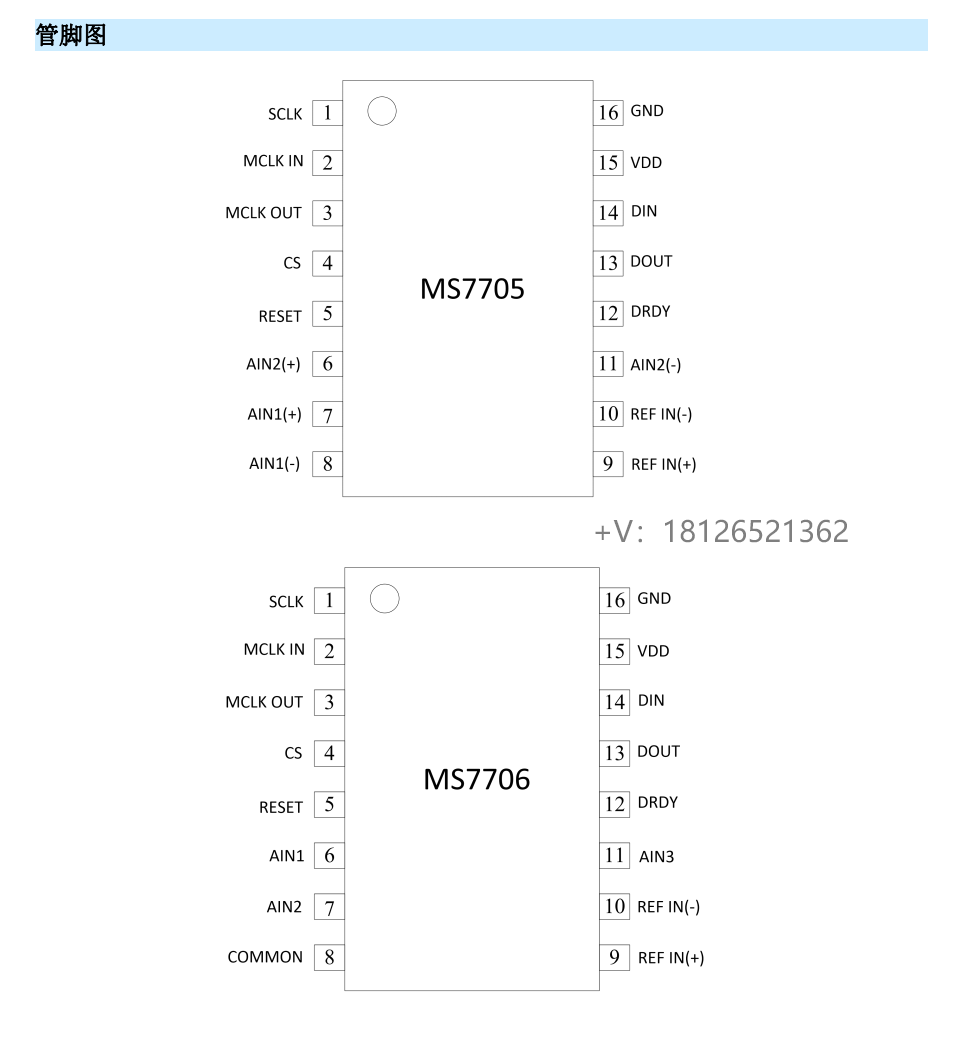

7705 .png
